Mode d'emploi
10.1 Schémas de raccordement pour le mode sécurité
Tige sorti = vanne fermée
surchauffe (OT) a la priorité
Tige sorti = vanne fermée
seulement surchauffe (OT)

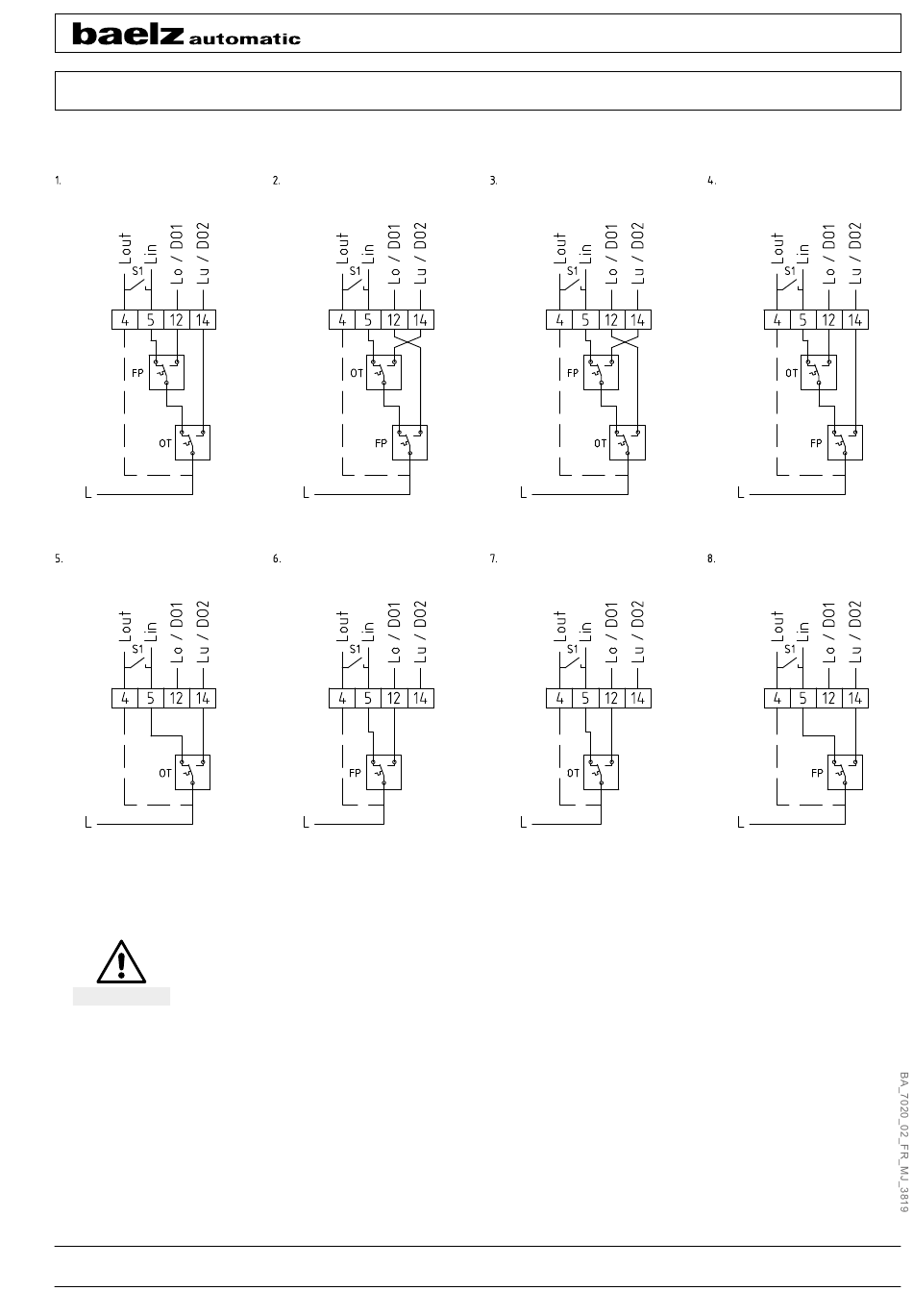

Fig. 20 : Schémas de raccordement pour le mode sécurité
Avant de réinitialiser le servomoteur, déconnecter les bornes 12 et 14 et régler l'interrupteur N↔S
sur le mode normal (N).
Attention
Sous réserve de modifications techniques
W. Bälz & Sohn GmbH & Co.
Téléphone +49 (0)7131 15 00 0
Tige sorti = vanne fermée
anti-gel (FP) a la priorité
Tige sorti = vanne fermée
seulement anti-gel (FP)
Koepffstrasse 5
Fax +49 (0)7131 15 00 21
Tige sorti = vanne ouverte
surchauffe. (OT) a la priorité
Tige sorti = vanne ouverte
seulement surchauffe (OT)
Respecter la mention de protection ISO 16016
74076 Heilbronn
www.baelz.de
Page 25/25
BA 7020
Tige sorti = vanne ouverte
anti-gel (FP) a la priorité
Tige sorti = vanne ouverte
seulement anti-gel (FP)
Allemagne
