4. MONTAGE

4.1 Position de montage

En cas de montage en position horizontale, monter l'unité de façon à ce que le support soit perpendiculaire au
levier pour des raisons statiques.
Monter l'unité avec le servomoteur situé au-dessus de la vanne permet de protéger le servomoteur de
l'encrassement.

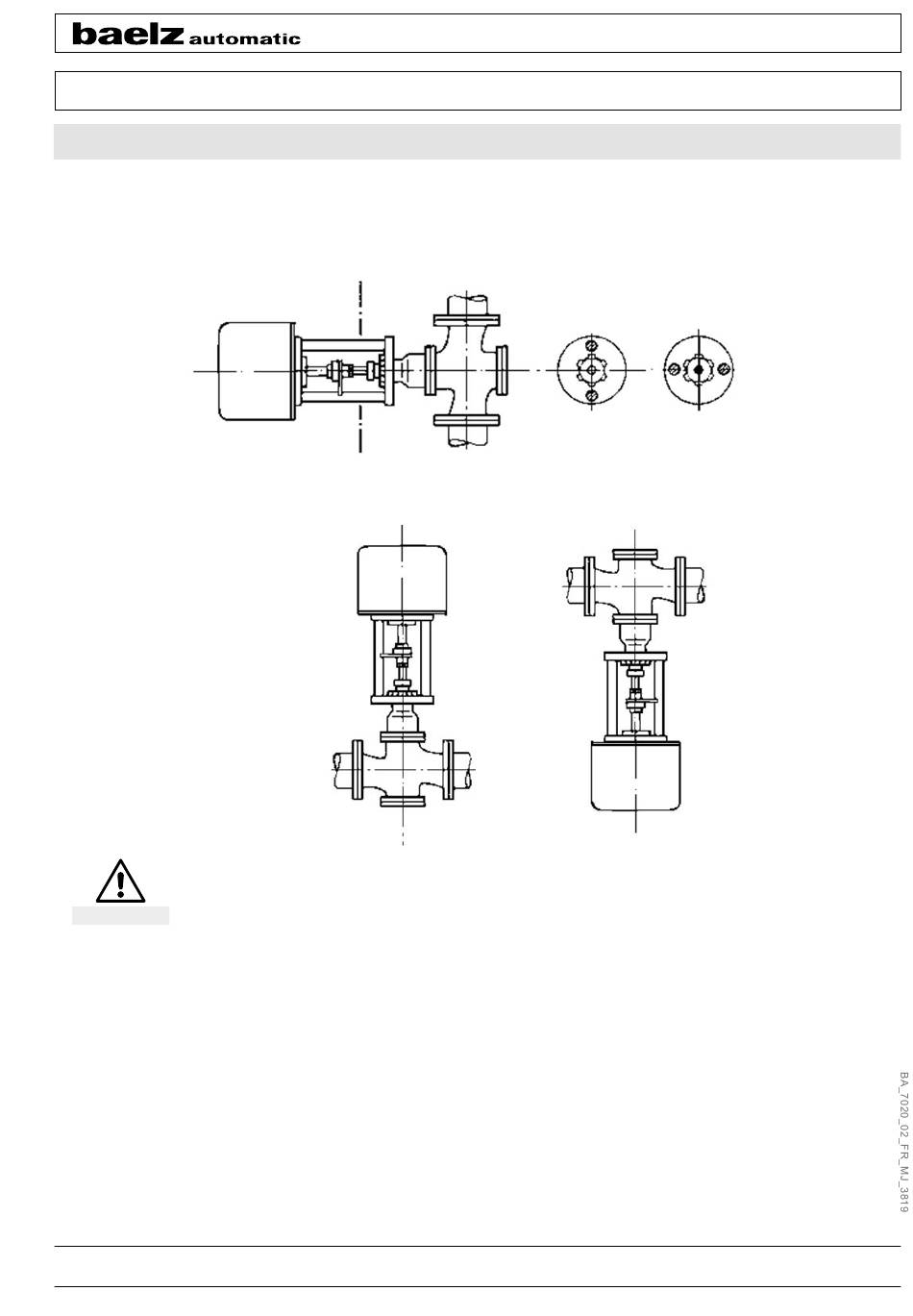

Fig. 3 : Position de montage
Endommagement en cas d'absence de vanne !
Attention
● Si vous utilisez le servomoteur linéaire sans vanne, le manque de butée peut conduire à la destruction du
servomoteur. Par conséquent, n'utilisez le servomoteur linéaire qu'avec une vanne.
● Veillez à ce qu'il y ait au moins 200 mm au-dessus du capot sur le lieu de montage.
● Contrôlez l'environnement de travail avant de monter et de mettre en service le servomoteur linéaire.
● Assurez-vous que la vanne soit correctement montée. Pour en savoir plus, consultez la notice de montage
de la vanne.
● Déterminez la position de montage du servomoteur linéaire. Les servomoteurs linéaires ne doivent pas
être suspendus.

4.2 Montage du positionneur

Baelz recommande d'acheter le positionneur complètement monté.
