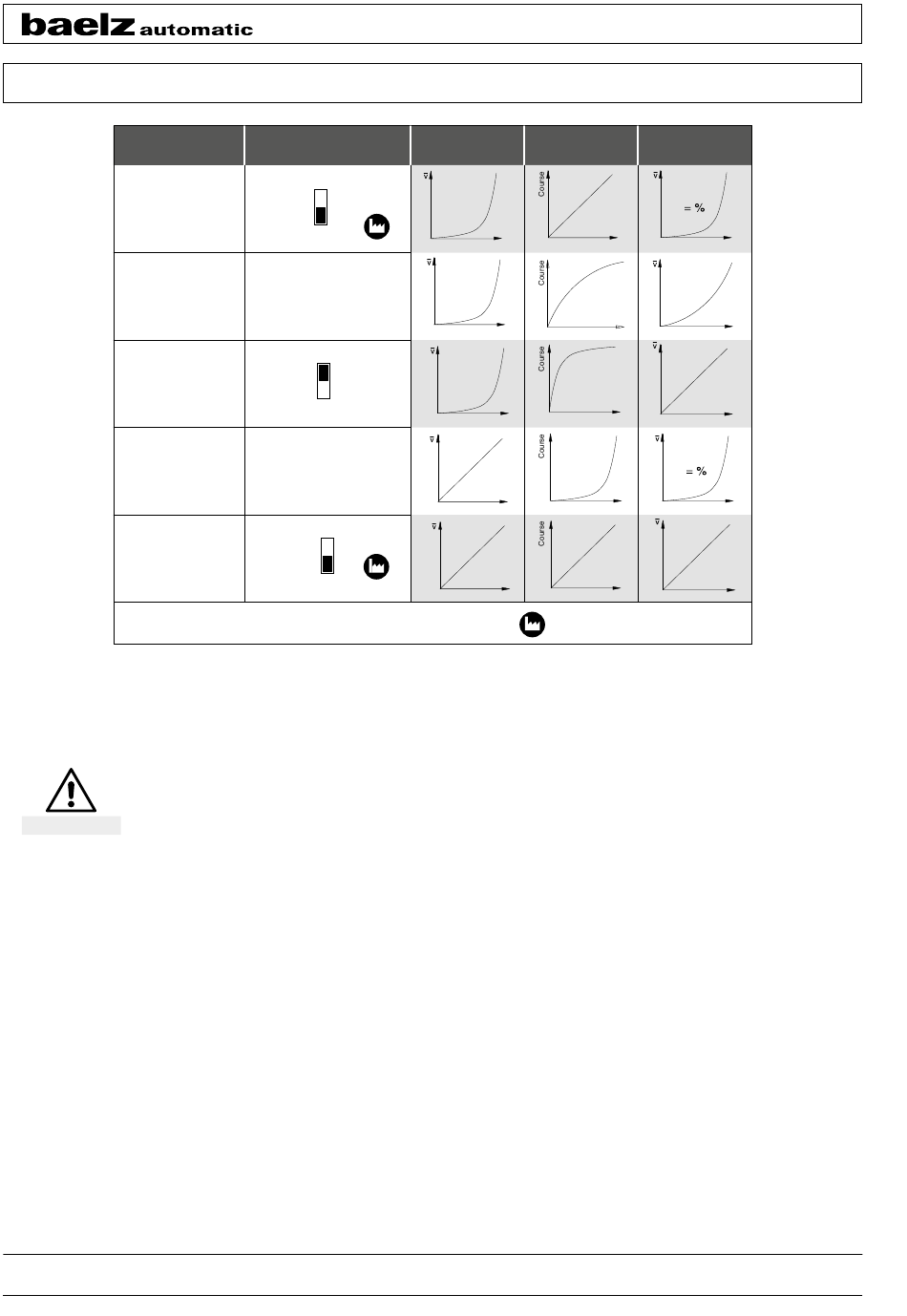

Fig. 9 : Courbes caractéristiques de la vanne
6.4 Course d'initialisation
Les positionneurs Baelz 7020 achetés déjà montés avec un servomoteur linéaire, une vanne et un support sont
initialisés en usine et sont prêts à l'emploi. La LED verte s'allume 2 secondes après la mise en marche.
Avant la mise en marche, le servomoteur linéaire doit être monté sur une vanne !
Attention
Si l'appareil n'est pas initialisé, la LED verte clignote. La LED rouge clignote lorsque la position du potentiomètre
n'est pas optimale pour une course d'initialisation. (Signification de l'affichage LED, voir Fig. 11 page 17).
Une course d'initialisation reste possible, mais elle dure environ 1 course de vanne de plus. Lors d'une course
d'initialisation réussie, la vanne atteint les extrémités de sa course. Le potentiomètre et la position de la vanne
sont synchronisés. La course de la vanne et l'hystérésis de commutation sont calculées.
Commutez l'interrupteur DIP 12 de 0 à 1 pour déclencher la course d'initialisation. Pendant la course
d'initialisation, la LED rouge s'allume.
Après une course d'initialisation réussie, seule la LED verte s'allume. Pour voir les défaillances, consulter le
tableau de défaillances de l'initialisation, Fig. 14 page 21.
Tant que l'interrupteur DIP 12 est réglé sur 1, les défaillances ou alarmes se produisant en mode normal ne
s'affichent pas. Ainsi, il est possible de distinguer les défaillances se produisant pendant l'initialisation de celles se
produisant en fonctionnement normal.
Une fois la course d'initialisation achevée, commutez DIP12 sur 0 afin que les défaillances se produisant
éventuellement en fonctionnement normal puissent être signalées par la LED rouge.
(Si l'appareil n'a pas été initialisé avant la course d'initialisation, il se place en position 50 % à la fin de la course d'initialisation.
Si vous commutez DIP 12 sur 0, Baelz 7020 suit le signal d'entrée de la valeur de consigne au niveau de l'entrée analogique 2.)
