deutsch

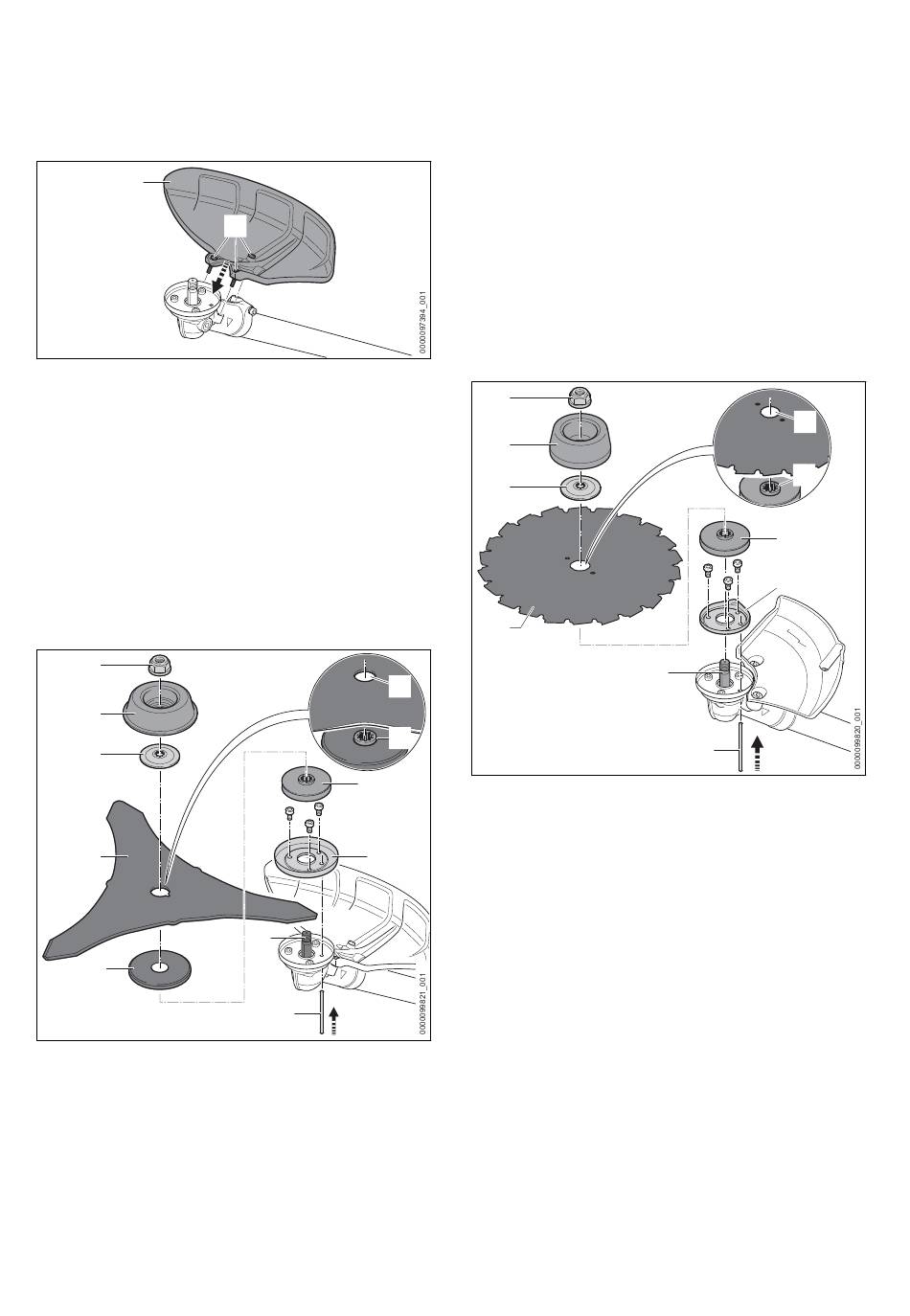

6.2 Schutz und Anschlag anbauen
und abbauen
6.2.1 Schutz und Anschlag anbauen
► Motor abstellen.
1
► Schutz (1) auf das Getriebegehäuse setzen.
► Schrauben (2) eindrehen und fest anziehen.
6.2.2 Schutz und Anschlag abbauen
► Motor abstellen.
► Schrauben herausdrehen.
► Schutz abnehmen.
6.3 Metall-Schneidwerkzeug
anbauen und abbauen
6.3.1 Dickichtmesser anbauen
► Motor abstellen.
1
2
3
4
5
► Schutzring (7) für Mäheinsätze anbauen.
► Druckteller (6) und Schutzscheibe (5) aufle‐
gen.
► Dickichtmesser (4) auf die Schutzscheibe (5)
legen.
Der Bund (a) muss in die Bohrung (b) des
Dickichtmessers (4) ragen.
► Druckscheibe (3) so auf das Dickichtmes‐
ser (4) legen, dass die Wölbung nach oben
zeigt.
12
2
b
a
6
7
8
9
6 Motorsense zusammenbauen
► Laufteller (2) für Mäheinsätze so auf die
Druckscheibe (3) legen, dass die geschlos‐
sene Seite nach oben zeigt.
► Steckdorn (9) bis zum Anschlag in die Boh‐
rung drücken und gedrückt halten.
► Dickichtmesser (4) solange gegen den Uhrzei‐
gersinn drehen, bis der Steckdorn (9) einras‐
tet.
Die Welle (8) ist blockiert.
► Mutter (1) gegen den Uhrzeigersinn aufdrehen
und fest anziehen.
► Steckdorn (9) abziehen.
6.3.2 Kreissägeblatt anbauen
► Motor abstellen.
1
2
3
4
► Schutzring (6) für Sägeeinsätze anbauen.
► Druckteller (5) auflegen.
► Kreissägeblatt (4) auf den Druckteller (5)
legen. Die Schneidkanten so ausrichten, dass
sie in die gleiche Richtung zeigen, wie der
Pfeil für die Drehrichtung auf dem Anschlag.
Der Bund (a) muss in die Bohrung (b) des
Metall-Schneidwerkzeugs ragen.
► Druckscheibe (3) so auf das Kreissägeblatt (4)
legen, dass die Wölbung nach oben zeigt.
► Laufteller (2) für Sägeeinsätze so auf die
Druckscheibe (3) legen, dass die geschlos‐
sene Seite nach oben zeigt.
► Steckdorn (8) bis zum Anschlag in die Boh‐
rung drücken und gedrückt halten.
► Kreissägeblatt (4) solange gegen den Uhrzei‐
gersinn drehen, bis der Steckdorn (8) einras‐
tet.
Die Welle (7) ist blockiert.
► Mutter (1) gegen den Uhrzeigersinn aufdrehen
und fest anziehen.
► Steckdorn (8) abziehen.
b
a
5
6
7
8
0458-839-7501-A
