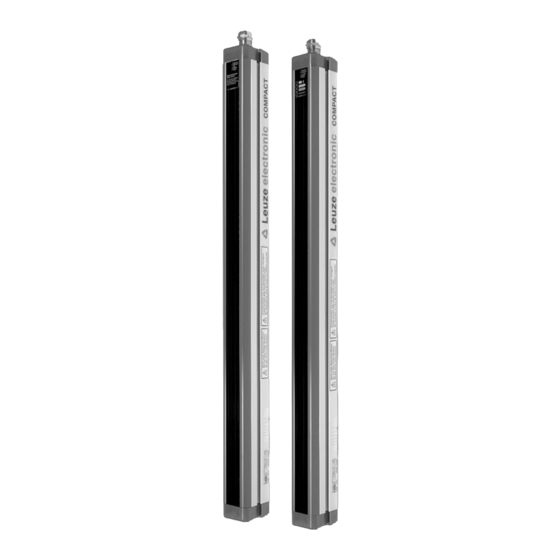

- Page 1 COMPACT EX1 Barrière immatérielle de sécurité et barrage immatériel multifaisceau de sécurité C O M P L É M E N T A U X I N S T R U C T I O N S D E F O N C T I O N N E M E N T...
- Page 2 COMPACT EX1 dans les zones à risque d'explosion. Les consignes de sécurité et avertissements sont signalés par le symbole La société Leuze electronic GmbH + Co. KG décline toute responsabilité en cas de dommages dus à une utilisation incorrecte du système. L’utilisation correcte suppose d’avoir pris connaissance de ce manuel.
-
Page 3: Table Des Matières
Généralités.......................... 4 Utilisation conforme......................4 Emplois inadéquats prévisibles.................... 4 Plaque signalétique supplémentaire Ex ..................5 Montage ..........................6 Maintenance ........................8 Contrôles ..........................9 Plan coté ........................... 10 Désignations de commande ................... 11 Déclaration de conformité....................12 Leuze electronic COMPACT EX1... -
Page 4: Généralités
été montée sur la machine, raccordée, mise en service et contrôlée par une personne qualifiée. • Pour le COMPACT EX1 à partir de la version P22 (cf. la plaque signalétique au dos du support pour le récepteur CR), il est également possible de sélectionner des fonctions supplémentaires, telles que le blocage au démarrage/redémarrage et le contrôle... -
Page 5: Plaque Signalétique Supplémentaire Ex
Plaque signalétique supplémentaire Ex Plaque signalétique Ex sur le boîtier La plaque signalétique reproduite ici est apposée sur le couvercle du tube protecteur Ex. Elle comprend les indications se rapportant à l’utilisation du dispositif COMPACT EX1 en zone Ex. A.T.X. -
Page 6: Montage
COMPACT. Les câbles de raccordement doivent être introduits par les entrées du tube en verre à l’aide de joints en caoutchouc adaptés (joints fournis pour un diamètre de 5 mm). Rebouchez les entrées non utilisées à l’aide de tampons. COMPACT EX1 Leuze electronic... - Page 7 être ouverts qu’après avoir coupé l’alimentation électrique à l’extérieur de la zone à risque d’explosion et activé les dispositifs empêchant sa remise en marche. Attendre au moins 50 min après avoir coupé le courant. Leuze electronic COMPACT EX1...
-
Page 8: Maintenance
Maintenance Maintenance Les rideaux photoélectriques de sécurité COMPACT EX1 ne demandent aucun entretien. Les vitres doivent être nettoyées en cas de besoin, mais uniquement avec des chiffons humidifiés. Dans le cas contraire, cela risquerait de réduire la portée et d’entraîner la formation de dépôts de poussière d’une épaisseur non autorisée. -
Page 9: Contrôles
– et faites le nécessaire pour qu’elle ne puisse pas être remise en marche. Il est nécessaire d’interrompre la production pour procéder au démontage et au contrôle hors de la zone Ex de manière à prévenir tout risque d’explosion. En cas de besoin, contactez notre service d’assistance téléphonique. Leuze electronic COMPACT EX1... -
Page 10: Plan Coté
Plan coté Plan coté Cornière de maintien COMPACT EX1 Leuze electronic... -
Page 11: Désignations De Commande
Désignations de commande Désignations de commande Type Référence CT14-750EX1 Émetteur 569140 CR14-750EX1 Récepteur 569141 CT14-1050EX1 Émetteur 569142 CR14-1050EX1 Récepteur 569143 CT14-1500EX1 Émetteur 569070 CR14-1500EX1 Récepteur 569071 CT30-1500EX1 Émetteur 569072 CR30-1500EX1 Récepteur 569073 Leuze electronic COMPACT EX1... -
Page 12: Déclaration De Conformité
Déclaration de conformité Déclaration de conformité COMPACT EX1 Leuze electronic... - Page 13 Déclaration de conformité Leuze electronic COMPACT EX1...
- Page 14 Déclaration de conformité COMPACT EX1 Leuze electronic...
