Annexe : Aperçu du système de la série RN
32
13.1.3 Alimentation 24 V
groupe
Ce type d' a limentation est particulièrement utile lorsque seuls quelques amplificateurs
séparateurs (environ 2 à 8) doivent être alimentés et que la surveillance des erreurs n' e st
pas nécessaire.

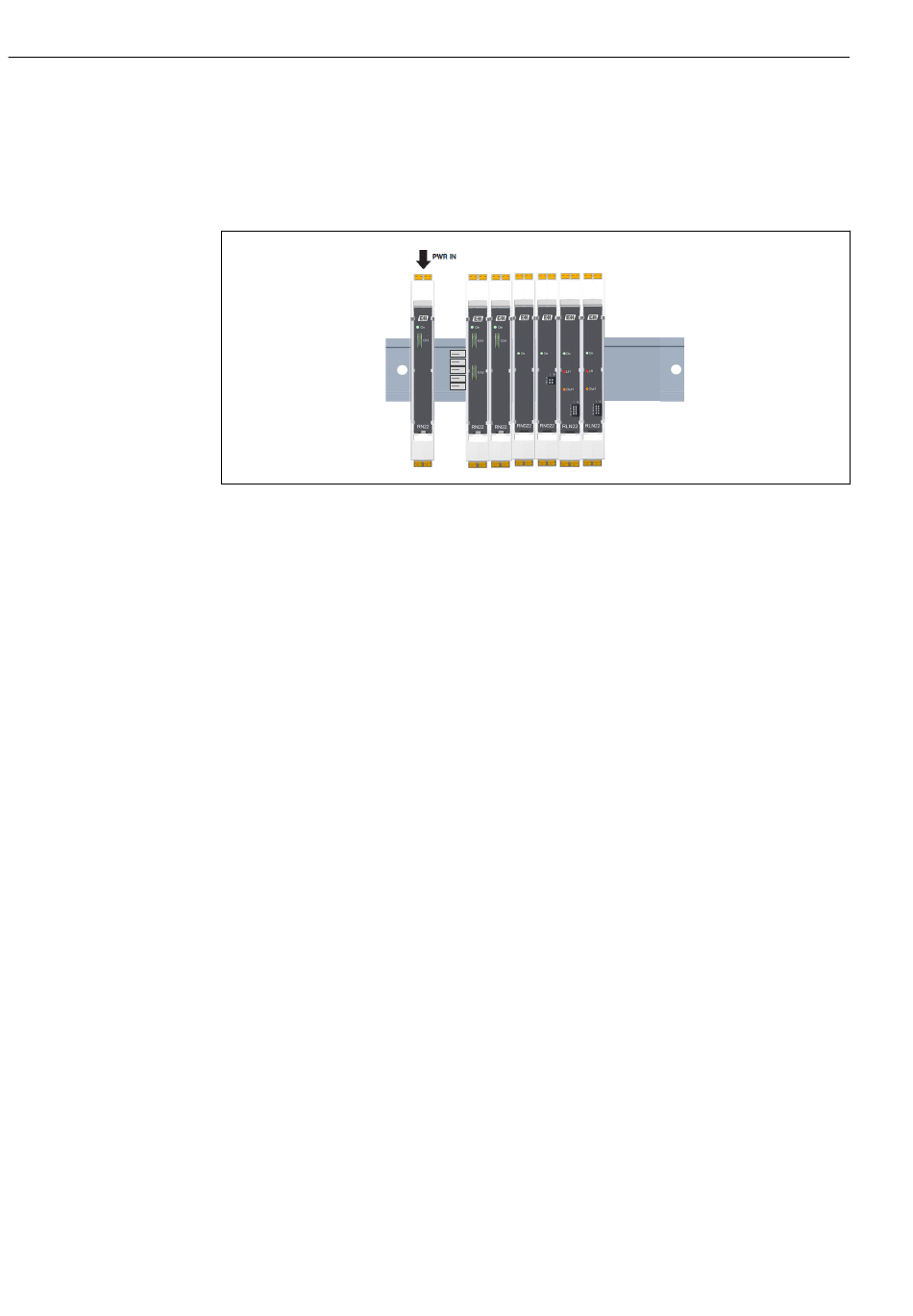

 12 Alimentation directe de n' i mporte quel appareil du groupe
Bref aperçu
• Solution pour les petites installations avec seulement quelques appareils (consommation
totale Imax < 400 mA)
• Alimentation 24 V disponible dans l' a rmoire
DC
• Redondance non requise
• Pas d' é valuation des erreurs de groupe de la surveillance de ligne ou de court-circuit
(pertinent uniquement pour l' a mplificateur séparateur NAMUR RLN22)
Dans le cas d' u ne alimentation directe, tous les appareils raccordés au connecteur de bus
sur rail DIN sont alimentés par l' a limentation d' u n amplificateur séparateur. Dans cette
configuration, il convient de noter que la consommation totale maximale de Imax =
400 mA ne peut être dépassée et que le nombre maximal d' a ppareils est de ce fait limité.
Pour connaître la consommation de courant des différents amplificateurs séparateurs, se
reporter aux Instructions condensées (KA) ou à l' I nformation technique (TI). Le nombre
maximum d' a ppareils est calculé à l' a ide de la formule suivante :
n = I /I = (400 mA)/I
modules max N
I = n · I + n · I
N 1 module1 2 module2
Un fusible de 500 mA doit être raccordé en série, en amont. En outre, il faut s' a ssurer que
l' a limentation 24 V utilisée est garantie pour déclencher le fusible en cas d' e rreur.
DC
Exemple : alimentation directe via un appareil
On souhaite alimenter quatre barrières actives RN22 et trois amplificateurs séparateurs
NAMUR RLN22 avec une tension de fonctionnement de 24 V
Instructions condensées pour déterminer la consommation de courant des appareils. Celle-
ci est de 70 mA par appareil pour les barrières actives RN22 (1 voie), et de 35 mA par
appareil dans le cas des amplificateurs séparateurs NAMUR RLN22 (2 voies). La
consommation de courant totale doit ensuite être déterminée à l' a ide de la formule
suivante :
I = n · I + n · I
N 1 module1 2 module2
I = 4 · 70 mA + 3 · 35 mA = 385 mA < 400 mA
N
Alimentation directe 24 V
I < 400 mA
max
directe de n'importe quel appareil du
DC
1.1 1.2 1.1 1.2 1.1 1.2
1.1 1.2 1.1 1.2 1.1 1.2
2.1 2.2 2.1 2.2
2.1 2.2 2.1 2.2
3.1 3.2 3.1 3.2 3.1 3.2 3.1 3.2 3.1 3.2
3.1 3.2
4.1 4.2 4.1 4.2 4.1 4.2 4.1 4.2 4.1 4.2
4.1 4.2
5.1 5.2 5.1 5.2 5.1 5.2
5.1 5.2
6.1 6.2
N
+ ...
+ ...
sur tout appareil individuel
DC
1.1 1.2
2.1 2.2
3.1 3.2
4.1 4.2
. D' a bord consulter les
