WATERFLUX 3070
4.3 Raccordement du câble signal
4.3.1 Boîtier IP67 (version intempéries)
ATTENTION !
Pour assurer le bon fonctionnement, toujours utiliser les câbles signal inclus dans la fourniture.
INFORMATION !
Le câble signal est uniquement utilisé pour les versions séparées. Le câble standard WSC
comprend des brins d'électrode et de courant de champ.

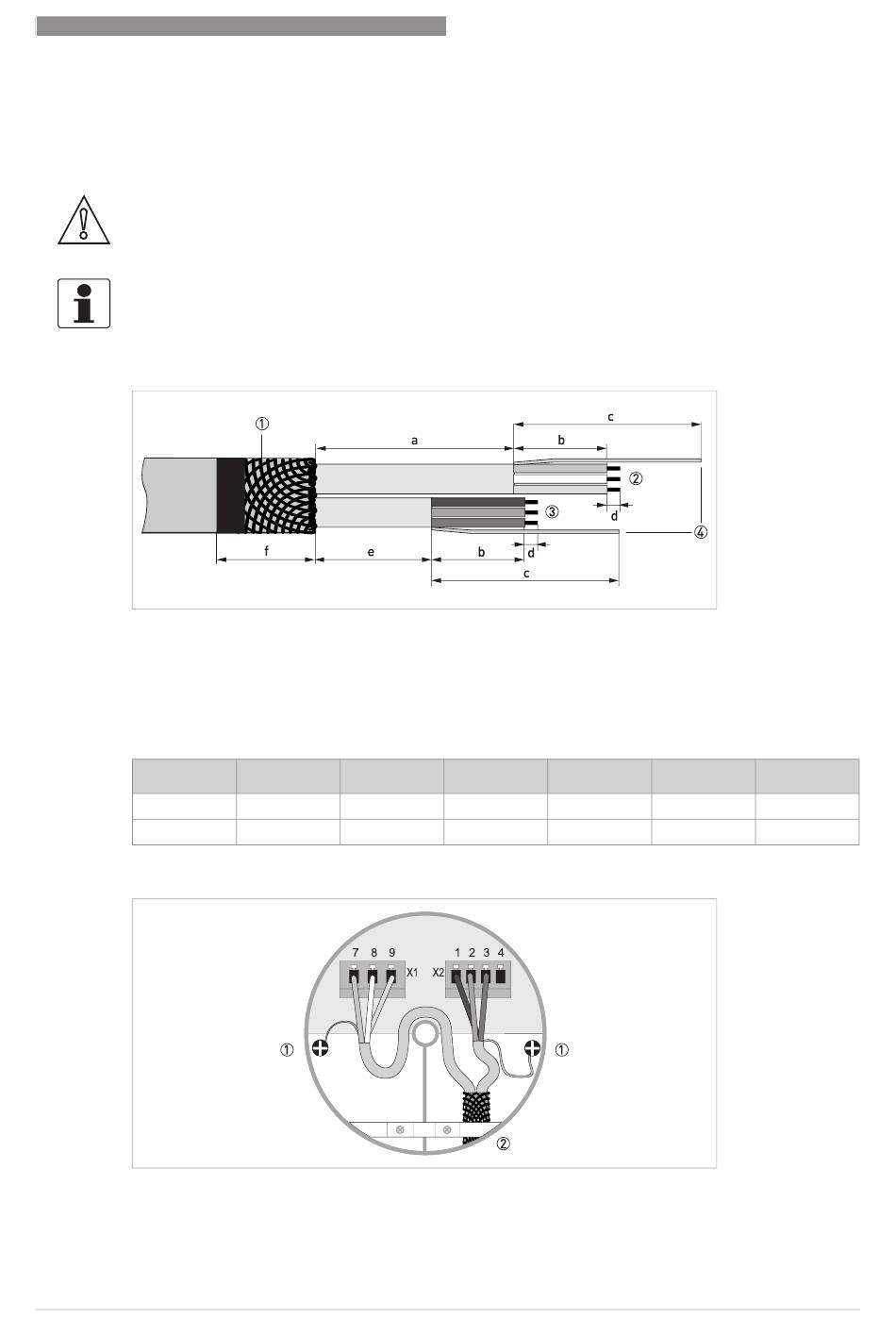

Figure 4-2: Préparation du câble standard (aux deux extrémités)
1 Blindage
2 Câble bleu + vert + jaune : utilisé pour le courant de champ (bornes 7, 8, 9)
3 Câble brun + blanc + violet : utilisé pour les signaux d'électrode (bornes 1, 2, 3)
4 Tresses de contact
Dimensions de câble
mm
inch
Figure 4-3: Raccordement du câble côté capteur, câble standard
1 Raccorder les tresses de contact sous la vis
2 Raccorder le blindage sous la borne
06/2013 - 4001455305 - HB WATERFLUX 3070 R05 fr
a b
75 35
3,0 1,4
www.krohne.com
RACCORDEMENT ÉLECTRIQUE
c d
70 5
2,8 0,2
e f
45 30
1,8 1,2
4
27
