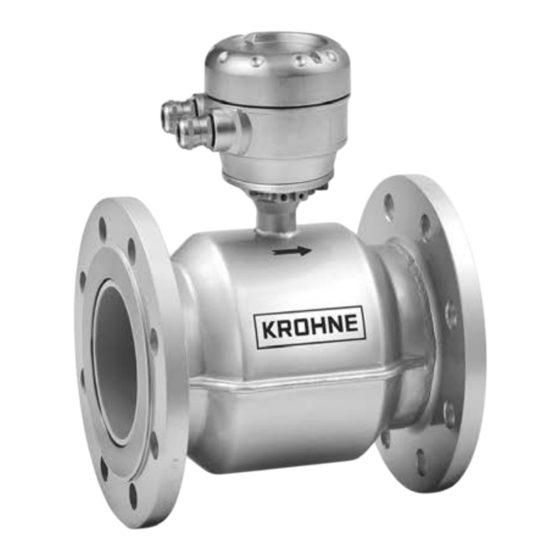

WATERFLUX 3000
Manuel de référence
Capteur de mesure électromagnétique
La présente documentation n'est complète que si elle est utilisée avec la
documentation concernant le convertisseur de mesure.
© KROHNE 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr

Publicité

Table des Matières
loading

Manuels Connexes pour KROHNE WATERFLUX 3000

Sommaire des Matières pour KROHNE WATERFLUX 3000

  • Page 1 WATERFLUX 3000 Manuel de référence Capteur de mesure électromagnétique La présente documentation n'est complète que si elle est utilisée avec la documentation concernant le convertisseur de mesure. © KROHNE 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr...
  • Page 2 MENTIONS LÉGALES :::::::::::::::::::::::::::::::::: Tous droits réservés. Toute reproduction intégrale ou partielle de la présente documentation, par quelque procédé que ce soit, est interdite sans autorisation écrite préalable de KROHNE Messtechnik GmbH. Sous réserve de modifications sans préavis. Copyright 2022 by KROHNE Messtechnik GmbH - Ludwig-Krohne-Str.

  • Page 3: Table Des Matières

    3.8 Montage .......................... 20 3.8.1 Couples de serrage et pressions..................20 4 Raccordement électrique 4.1 Instructions de sécurité ....................23 4.2 Mise à la terre......................... 23 4.3 Schémas de raccordement .................... 23 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr www.krohne.com...
  • Page 4 6.4 Précision de mesure ...................... 35 6.4.1 WATERFLUX 3050, 3100 et 3300 sans longueurs droites amont / aval ....... 36 6.5 Dimensions et poids ....................... 37 6.6 Perte de pression ......................41 7 Notes www.krohne.com 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr...

  • Page 5: Instructions De Sécurité

    • Appareils de mesure selon la Directive 2014/32/UE, Annexe III (MI-001), Annexe VI (MI-004) / et les réglementations sur les appareils de mesure du Royaume-Uni 2016 N° 1153. Veuillez consulter la documentation relative pour plus d'informations. 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr www.krohne.com...

  • Page 6: Instructions De Sécurité Du Fabricant

    être tenu responsable de conséquences éventuelles d'une telle modification. www.krohne.com 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr...

  • Page 7: Responsabilité Et Garantie

    Le présent document est fourni pour vous aider à réaliser une mise en service qui permettra d'assurer une utilisation sûre et efficace de cet appareil. Ce document comporte en outre des indications et consignes de précaution spéciales, mises en évidence par les pictogrammes décrits ci-après. 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr www.krohne.com...

  • Page 8: Avertissements Et Symboles Utilisés

    être effectués que par du personnel formé en conséquence et autorisé à le faire. Le présent document est fourni pour vous aider à établir des conditions de service qui permettent d'assurer une utilisation sûre et efficace de cet appareil. www.krohne.com 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr...

  • Page 9: Description De L'appareil

    WATERFLUX 3000 ATTENTION ! Le WATERFLUX 3000 peut être combiné avec les convertisseurs IFC 050, IFC 100 et IFC 300 alimentés, et avec l’IFC 070 fonctionnant sur pile. Ce manuel décrit uniquement la combinaison avec le convertisseur de mesure IFC 050, IFC 100 et IFC 300.

  • Page 10: Description De L'appareil

    Des informations spécifiques et détaillées sur le TIDALFLUX sont disponibles sur PICK, le Centre d'Information des Produits KROHNE. PICK est accessible depuis la rubrique Services du site Internet KROHNE.com. Scanner le code Auto-ID (data matrix) présent sur la plaque signalétique de l'appareil, pour télécharger toutes les informations spécifiques au produit.

  • Page 11: Plaque Signalétique (Exemple)

    3 Constante du débitmètre, diamètre, matériaux des pièces en contact avec le produit, classe de protection 4 Code de matrice de données 5 Marquage de conformité (CE/UKCA par ex.) avec numéro(s) de l'organisme ou des organismes notifié(s) et logo de recyclage 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr www.krohne.com...

  • Page 12: Montage

    • Ne pas soulever l'appareil de mesure par le boîtier du convertisseur de mesure. • Ne pas utiliser de chaînes de transport. • Pour le transport d'appareils à brides, utiliser des sangles. Poser celles-ci autour des deux raccordements process. Figure 3-1: Transport www.krohne.com 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr...

  • Page 13: Préparation De L'installation

    • Éviter les champs magnétiques ! Conserver une distance d'au moins 5 DN entre les capteurs de mesure électromagnétiques. 3.5.1 Vibrations Figure 3-2: Éviter les vibrations 3.5.2 Champ magnétique Figure 3-3: Éviter les champs magnétiques 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr www.krohne.com...

  • Page 14: Conditions De Montage

    Pour éviter d'endommager le revêtement Rilsan , il faut prendre les précautions nécessaires pour installer le capteur de mesure WATERFLUX 3000. Prendre des précautions durant le transport et le montage pour protéger les longueurs droites amont et aval du capteur de mesure.

  • Page 15: Coudes

    L'installation verticale sur une pente descendante dans la conduite est uniquement recommandée lorsque la contre-pression est contrôlée. ATTENTION ! Éviter que le capteur de mesure se vide ou ne soit rempli que partiellement. 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr www.krohne.com...

  • Page 16: Pompe

    La position recommandée pour l'installation d'un débitmètre est en amont d'une vanne de régulation. Un débitmètre électromagnétique peut être installé en aval d'une vanne de régulation s'il n'y a pas de cavitation (les interférences de profil d'écoulement sont résolues par ex.). www.krohne.com 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr...

  • Page 17: Purge D'air Et Forces De Vide

    3.6.7 Purge d'air et forces de vide Figure 3-11: Purge d'air 1  5 m / 17 ft 2 Point de purge d'air Figure 3-12: Vide 1  5 m / 17 ft 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr www.krohne.com...

  • Page 18: Déviation Des Brides

    • Installer le capteur de mesure avec le convertisseur de mesure aligné vers le haut ou vers le bas. • Installer le capteur de mesure en l'alignant sur l'axe de la conduite. • Les faces de la bride de la conduite doivent être parallèles. www.krohne.com 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr...

  • Page 19: Montage Dans Une Chambre De Mesure Et Applications Enterrées

    WATERFLUX 3000 3.7 Montage dans une chambre de mesure et applications enterrées Le capteur de mesure WATERFLUX 3000 est classé IP68, NEMA 6P et est adapté pour une immersion temporaire dans des chambres de mesure inondées. Le capteur de mesure peut résister à...

  • Page 20: Montage

    • Étape 2 : appliquer env. 80% du couple de serrage maxi indiqué dans le tableau. • Étape 3 : appliquer env. 100% du couple de serrage maxi indiqué dans le tableau. www.krohne.com 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr...
  • Page 21 être contrôlées par le fabricant. Ces valeurs ne sont donc fournies qu'à titre indicatif. 2 Pas à pression nominale maxi (max. 10 bar) 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr www.krohne.com...
  • Page 22 être contrôlées par le fabricant. Ces valeurs ne sont donc fournies qu'à titre indicatif. 2 Pas à pression nominale maxi (maxi 150 psi / 10 bar). www.krohne.com 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr...

  • Page 23: Raccordement Électrique

    Mise à la terre sans anneaux de mise à la terre. Le capteur de mesure est équipé d'une électrode de référence. 4.3 Schémas de raccordement INFORMATION ! Pour les schémas de raccordement, consulter la documentation du convertisseur de mesure applicable. 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr www.krohne.com...

  • Page 24: Maintenance

    • Contrôler et veiller à ce que toutes les cavités de l’appareil soient exemptes de telles substances dangereuses, et le cas échéant effectuer un rinçage ou une neutralisation. • Joindre à l’appareil retourné un certificat décrivant les substances mesurées et attestant de leur innocuité. www.krohne.com 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr...

  • Page 25: Modèle De Certificat (À Copier) Pour Retourner Un Appareil Au Fabricant

    être éliminés avec les autres déchets. L'utilisateur doit éliminer les DEEE dans un centre de collecte agréé pour le recyclage des DEEE ou les renvoyer à notre filiale locale ou au représentant autorisé. 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr www.krohne.com...

  • Page 26: Caractéristiques Techniques

    Le grand espacement des électrodes (D) et l'accélération de la vitesse d'écoulement entraînent une tension de signal magnétique plus élevée même en présence de faibles débits. www.krohne.com 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr...

  • Page 27: Caractéristiques Techniques

    En version intempéries (F), pour montage mural (W) ou rack (R) avec convertisseur de mesure IFC 300 : WATERFLUX 3300 F, W ou R Diamètre nominal DN25...600 / 1...24" : Diamètre intérieur rectangulaire 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr www.krohne.com...
  • Page 28 Pression de service maxi :  DN200 / 8" : 16 bar / 232 psi,  DN250 / 10" : 10 bar / 145 psi Pour plus d'informations se référer à Transactions commerciales à la page 32. www.krohne.com 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr...
  • Page 29 Longueur droite aval Pour plus d'informations se référer à Précision de mesure à la page 35. Pour plus d'informations se référer à Dimensions et poids à la page 37. Dimensions et poids 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr www.krohne.com...
  • Page 30 DN25 / 1" : Raccord à filetage G1" sur demande DN40 / 1½" : Raccord à filetage G1½" & G2" sur demande Autres Brides soudées, clamp, ovales : sur demande www.krohne.com 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr...
  • Page 31 En option : peinture offshore C5-I élevé - C5-M élevé ISO 12944-2 Résistance aux chocs CEI 60068-2-27 30 g pendant 18 ms Résistance aux vibrations CEI 60068-2-64 f = 20...2000 Hz, rms = 4,5 g, t = 30 min 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr www.krohne.com...

  • Page 32: Transactions Commerciales

    Le WATERFLUX 3300 possède une attestation d'examen CE de type et peut être vérifié selon la directive MID Annexe III (MI-001) pour compteurs d'eau avec un diamètre DN25...DN600. La procédure de déclaration de conformité appliquée pour WATERFLUX 3000 est le Module B (examen de type) et le Module D (assurance qualité du process de production).
  • Page 33 2,52 787,5 2,50 4,00 1000 1250 4,00 6,40 1600 2000 15,625 25,0 2500 3125 25,00 40,0 4000 5000 25,00 40,0 4000 5000 39,375 63,0 6300 7875 63,00 100,8 6300 7875 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr www.krohne.com...

  • Page 34: Vérification Selon Mi-001

    0,313 0,50 0,500 0,80 0,788 1,26 1,250 2,00 2,000 3,20 3,125 5,00 5,000 8,00 7,875 12,60 20,00 32,0 1600 31,25 50,0 2500 31,25 50,0 2500 50,00 80,0 4000 78,75 6300 www.krohne.com 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr...

  • Page 35: Précision De Mesure

    Y [%] : écart par rapport à la valeur mesurée Type de convertisseur Précision Courbe IFC 050 0,5% de la vm +1 mm/s IFC 100 0,3% of mv +1 mm/s IFC 300 0,2% de la vm +1 mm/s 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr www.krohne.com...

  • Page 36: Waterflux 3050, 3100 Et 3300 Sans Longueurs Droites Amont / Aval

    Pour cette raison, il est généralement recommandé d'installer le débitmètre avec des longueurs droites en amont et en aval. La conception unique du capteur de mesure WATERFLUX 3000 optimisant la vitesse moyenne et le profil d'écoulement dans la section rectangulaire et restreinte, permet de réduire rigoureusement l'incertitude supplémentaire due à...

  • Page 37: Dimensions Et Poids

    Version compacte avec : a = 82 mm / 3,2¨ IFC 100 (0°) b = 161 mm / 6,3" c = 257 mm / 10,1" Hauteur totale = H + a 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr www.krohne.com...
  • Page 38 IFC 050 (10°) b = 157 mm / 6,18" c = 260 mm / 10,24" Hauteur totale = H + a 1 Cette valeur peut varier en fonction des presse-étoupes utilisés. www.krohne.com 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr...
  • Page 39 • Noter que les dimensions peuvent être différentes en cas de pressions nominales autres que celles indiquées. • Pour plus d'informations sur les dimensions du convertisseur de mesure, consulter la documentation correspondante. EN 1092-1 Diamètre nominal Dimensions [mm] Poids approx. DN [mm] [kg] 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr www.krohne.com...
  • Page 40 7,87 8,03 9,84 9,49 9,84 10,55 10,0 11,81 11,69 11,0 13,78 14,25 13,5 15,75 16,3 16,0 19,7 18,8 19,0 27,6 20,7 31,5 22,9 23,5 31,5 24,7 31,5 27,5 31,5 31,4 www.krohne.com 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr...

  • Page 41: Perte De Pression

    1 DN200 / 8" 2 DN250 / 10" 3 DN300 / 12" 4 DN350 / 14" 5 DN400 / 16" 6 DN450 / 18" 7 DN500 / 20" 8 DN600 / 24" 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr www.krohne.com...

  • Page 42: Notes

    NOTES WATERFLUX 3000 www.krohne.com 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr...
  • Page 43 NOTES WATERFLUX 3000 03/2022 - 4000770105 - MA WATERFLUX 3000 R07 fr www.krohne.com...
  • Page 44 Siège social KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Allemagne) Tél. : +49 203 301 0 Fax : +49 203 301 10389 info@krohne.de Consultez notre site Internet pour la liste des contacts KROHNE : www.krohne.com...
