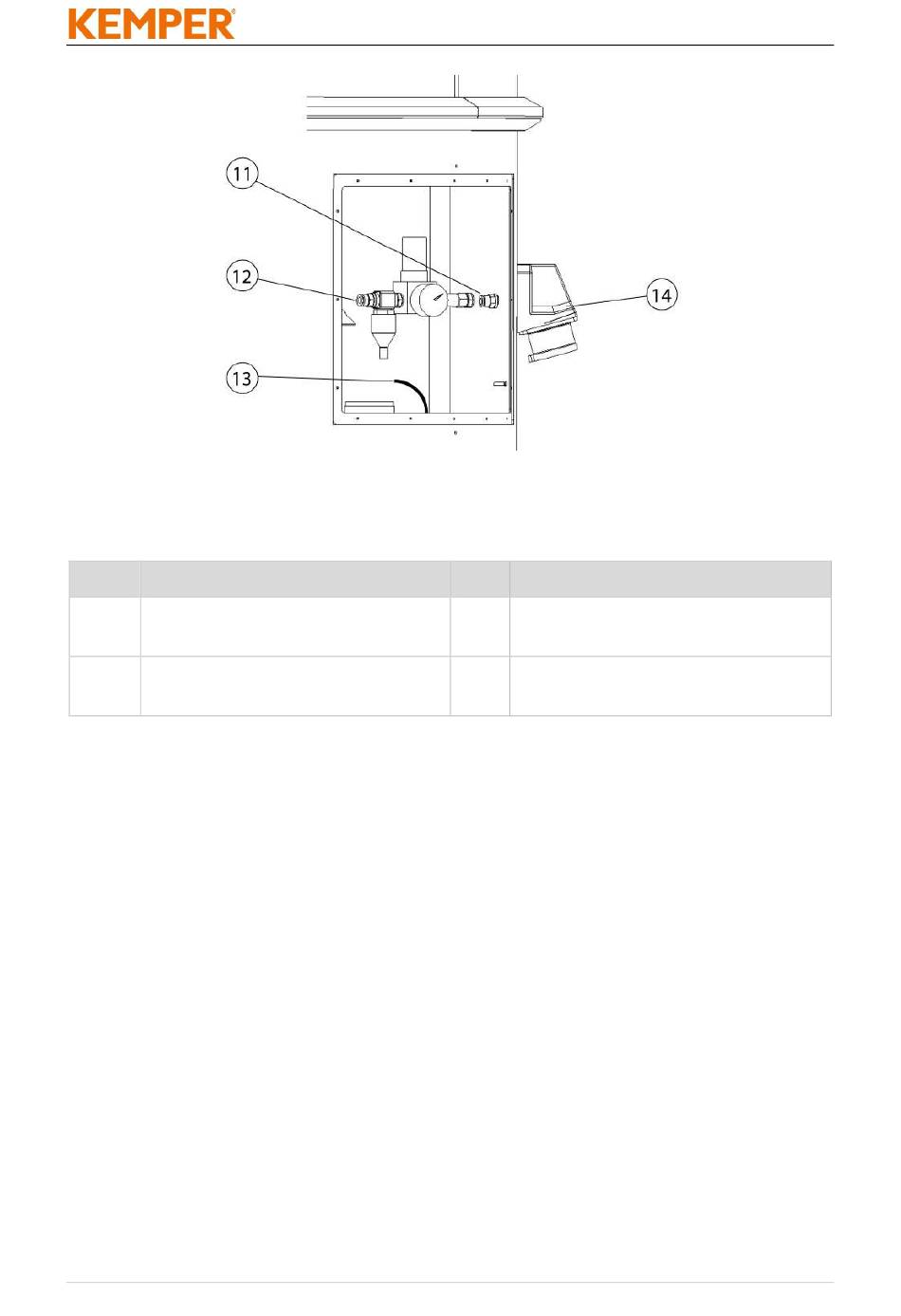

Рис. 184: Трубопровод сжатого воздуха, дренажный трубопровод и трубопровод дифференциального
Поз. Наименование
11 Штекерный разъем дренажного
трубопровода
12 Штекерный разъем
трубопровода сжатого воздуха
15. Подсоедините дренажный трубопровод (белого цвета, D = 8 мм) к штекерному
разъему (поз. 11).
16. Подсоедините линию подачи сжатого воздуха (синего цвета, D = 8 мм) к
штекерному разъему (поз. 12).
17. Подсоедините трубопровод дифференциального давления (прозрачный, D = 6 мм)
к штекерному разъему (поз. 13).
18. Теперь снова закройте крышку для техобслуживания.
1502828-01
давления
Поз. Наименование
13
14
Табл. 123: Позиции на изделии
- 406 -
Трубопровод дифференциального
давления (D = 6 мм)
Штепсельная вилка типа CEE
РУ
