Ports de communication
4.1 Ports Ethernet cuivre
Risque de choc électrique : risque de blessures graves et/ou de perturbation des
équipements
En cas d'utilisation de câbles blindés, assurez-vous que les câbles blindés ne forment
pas une boucle de terre par le biais du fil de blindage et des prises RJ45 à chaque
extrémité. Les boucles de terre peuvent provoquer un bruit et des interférences
excessifs, mais surtout créer un risque de choc pouvant provoquer des blessures
graves.

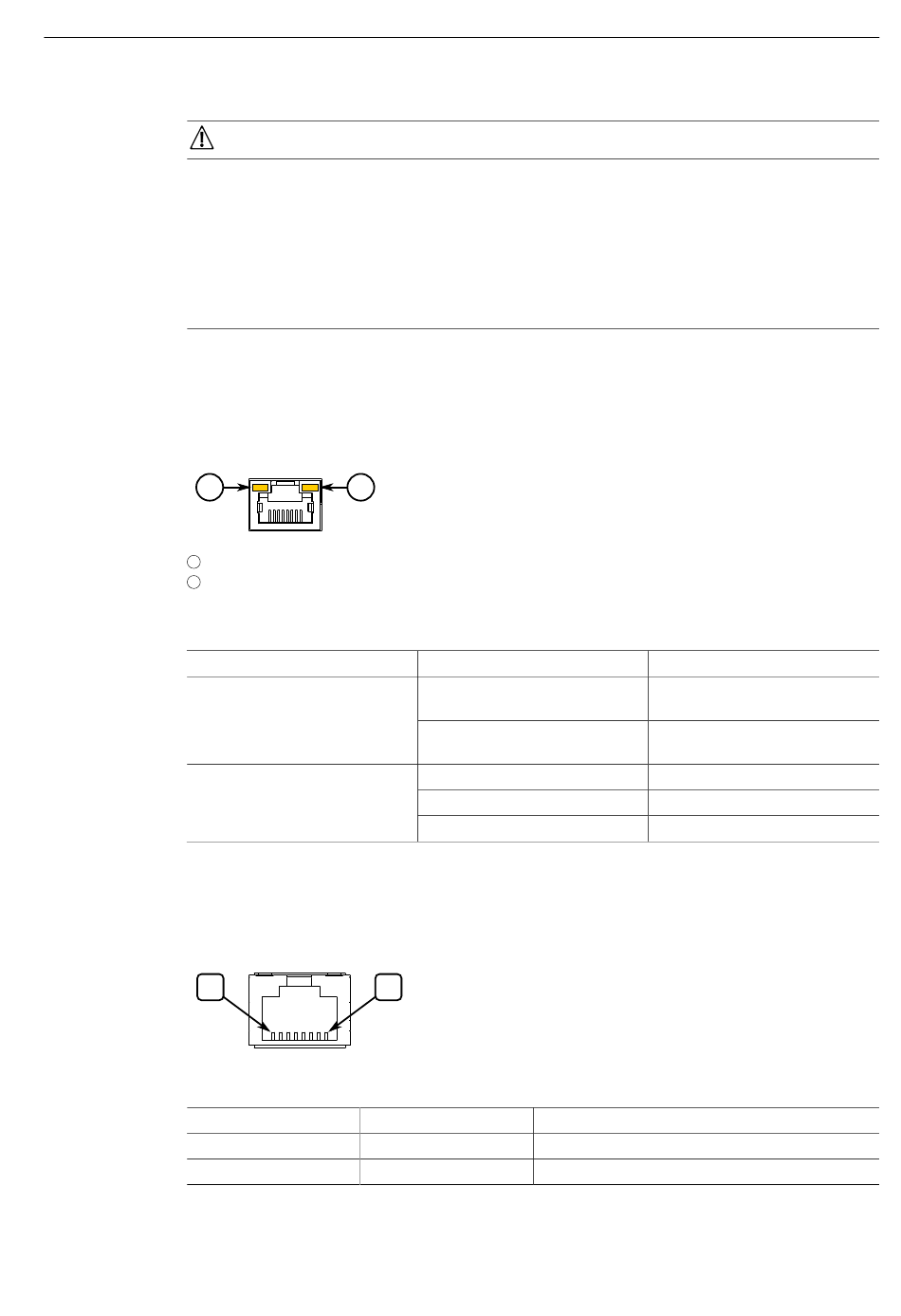

LED
Chaque port comporte une LED Speed et une LED Link/Activity qui indiquent l'état
du port.
1
1
2
Figure 4.2
Vitesse
Connexion/Activité
Brochage
La figure suivante présente le brochage des connecteurs mâles RJ45 :
8
Figure 4.3
24
AVERTISSEMENT
2
LED Vitesse
LED Link/Activity
LED de port RJ45
LED
1
Brochage du port Ethernet RJ45
Broche
1
2
État
Jaune
Désactivé
Jaune (continu)
Jaune (clignotant)
Désactivé
Nom
RX+
RX-
Description
Le port fonctionne à une vitesse
de 100 Mbit/s
Le port fonctionne à une vitesse
de 10 Mbit/s
Connexion établie
Activité de connexion
Pas de connexion détectée
Description
Réception de données +
Réception de données -
