TELP I12

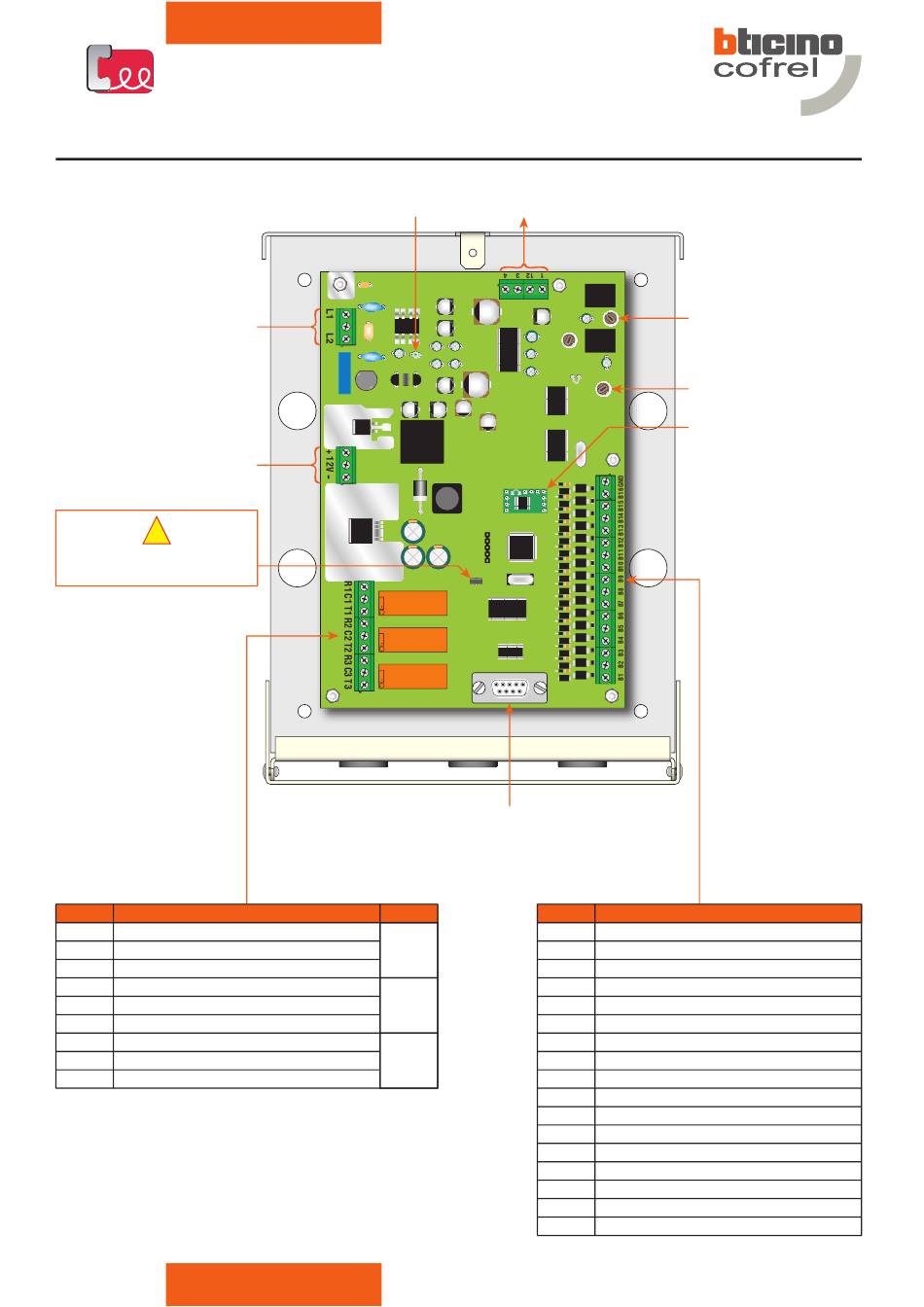

Présentation de l'interface téléphonique
Entrée ligne téléphonique
analogique
Entrée alimentation 12Vcc
!
Cavalier de remise à zéro
S'assurer que celui-ci est retiré
Bornes Fonctions
R1
Contact Repos d'ouverture porte
C1
Contact Commun d'ouverture porte
T1
Contact Travail d'ouverture porte
R2
Contact Repos
C2
Contact Commun
T2
Contact Travail
R3
Contact Repos
C3
Contact Commun
T3
Contact Travail
3
Voyant prise
Vers Micro-H.P.
de ligne
Réf. 336920
Connecteur port série pour
programmation par PC
Relais
Bornes Fonctions
B1
Relais
B2
N°1
B3
B4
Relais
B5
N°2
B6
B7
Relais
B8
N°3
B9
B10
B11
B12
B13
B14
B15
B16
GND
Réglage fin micro
Réglage fin haut-parleur
Carte mémoire enfichable
Entrée Bouton poussoir d'appel N°1
Entrée Bouton poussoir d'appel N°2
Entrée Bouton poussoir d'appel N°3
Entrée Bouton poussoir d'appel N°4
Entrée Bouton poussoir d'appel N°5
Entrée Bouton poussoir d'appel N°6
Entrée Bouton poussoir d'appel N°7
Entrée Bouton poussoir d'appel N°8
Entrée Bouton poussoir d'appel N°9
Entrée Bouton poussoir d'appel N°10
Entrée Bouton poussoir d'appel N°11
Entrée Bouton poussoir d'appel N°12
Entrée Bouton poussoir d'ouverture porte
Entrée Contact mode Jour/Nuit
Réservé
Réservé
Commun des boutons poussoirs
