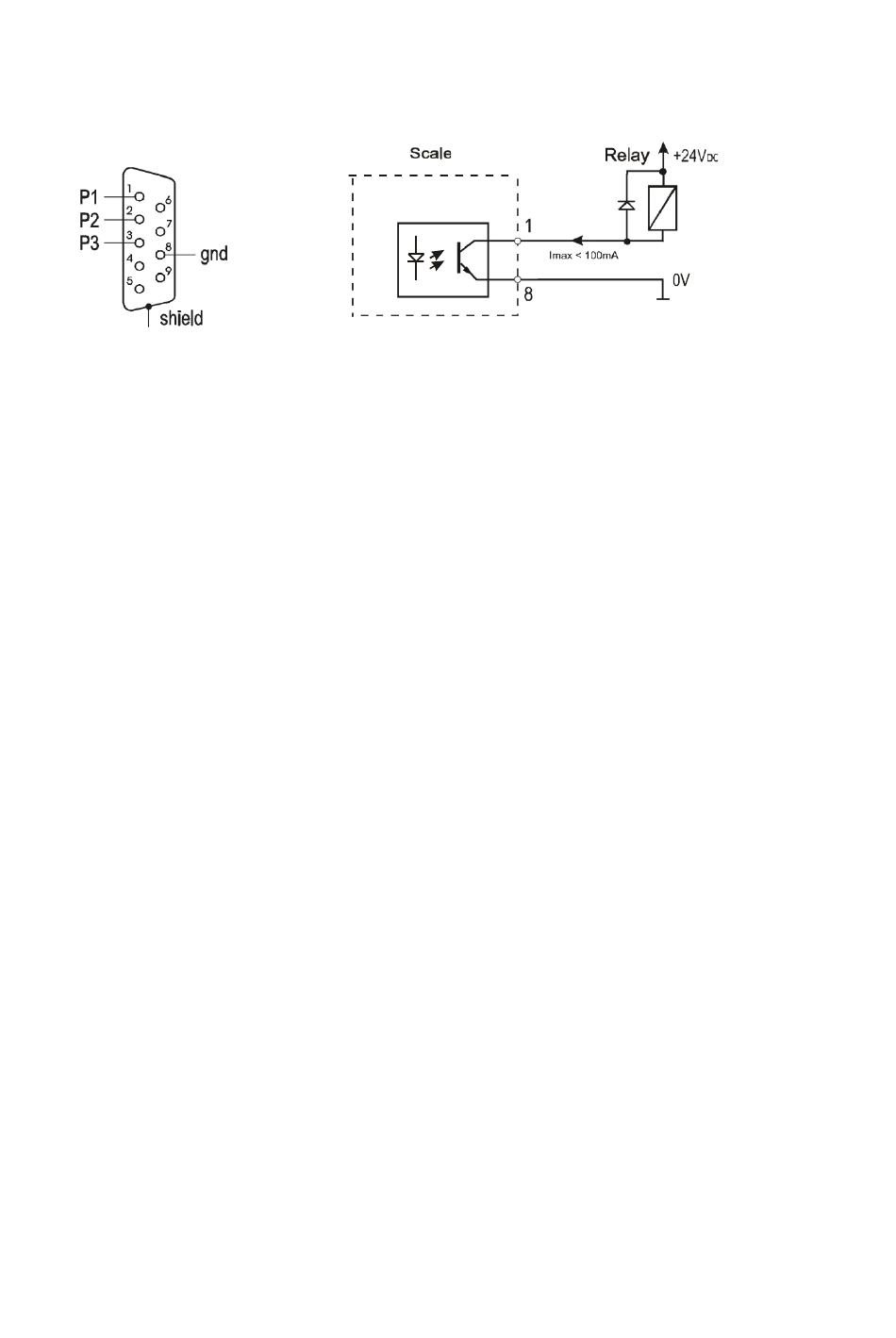

Diagramme de connexion des relais:
La sortie de relais est ouverte à la sortie du collecteur transistor con la capacité de
charge 100mA /24V. Les entrées du transmetteur doivent être protégées avec les
diodes, par exemple. 1N4148.
On vous conseille d'utiliser MS3K/P tableau électronique (vendu séparément), qui
consiste en transmetteurs RM96P, avec une entrée de tension de DC24V et sortie
d'AC250V, 3A.
Notes importantes:
1. Après allumer la balance, les deux seuils sont configurés dans les valeurs
maximum.
2. Lorsqu'on configure la valeur de seuil la plus haute, assurez-vous que la valeur n'est
au-dessous de la valeur de seuil le plus bas.
3. La configuration de la valeur de seuil le plus haut et le plus bas, possible avant
d'envoyer les ordres appropriées de l'ordinateur, ce qui est décrit dans cette notice
d'emploi de la balance.
