14.14 Fonction de vérification du pesage (thr)
Cette fonction permet de comparer les résultats de mesure avec deux valeurs de
référence programmées: seuil haut et bas. Le résultat de la vérification est indiqué
avec les indicateurs (MIN, OK, MAX) et un signal sonore si ces valeurs seuils sont
dépassées.
Si le résultat est:
- plus petit que le seuil bas – les signaux de la balance MIN (couleur jaune),
- entre les valeurs seuil – le symbole de la balance OK (couleur verte, a v e c l e
s i g n a l s o n o r e c o u r t e ),
- plus grand que le seuil haut – la balance montre MAX (couleur rouge, signal
sonore longue).
Les résultats de la vérification de pesage peuvent être utilisés pour contrôler:
- indicateur optique (Mode indication),
dispositif de dosage (Mode dosage).
-
La balance standard est configurée pour travailler avec l'indicateur optique.
Dans les sorties P1-P3 (Relais de prise) des états de court-circuit, il apparaît le résultat
de la vérification de l'indicateur de la balance avec les valeurs de seuil.

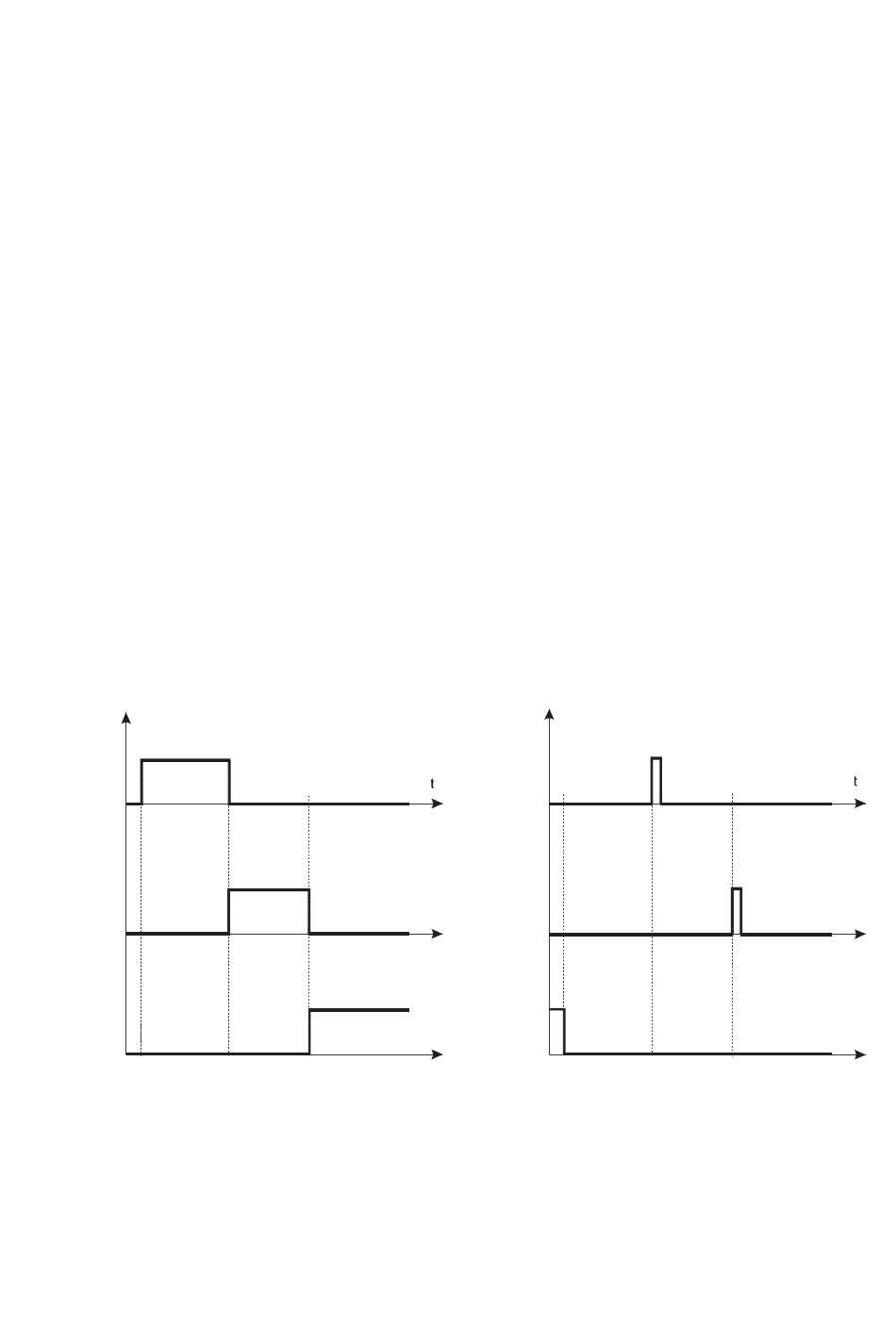

Dans le graphique suivant, les états de sortie sont montrés pendant l'augmentation de
charge dans la balance pour plusieurs modes opérationnels:
Mode d'indication:
P1
Seuil
zéro
P2
P3
Dans le mode dosage dans P1 (thr I-seuil I) et P2 (thr II-seuil) les impulsions de
sortie des courts-circuits apparaissent après 0,5s. En P3 (zéro), état de sortie du
court-circuit apparaît lorsque l'indication ne dépasse pas la valeur seuil indiquant la
charge zéro.
thr I
thr I
thr II
thr II
Mode de dosage:
P1
thr I
P2
P3
seuil
zéro
thr II
