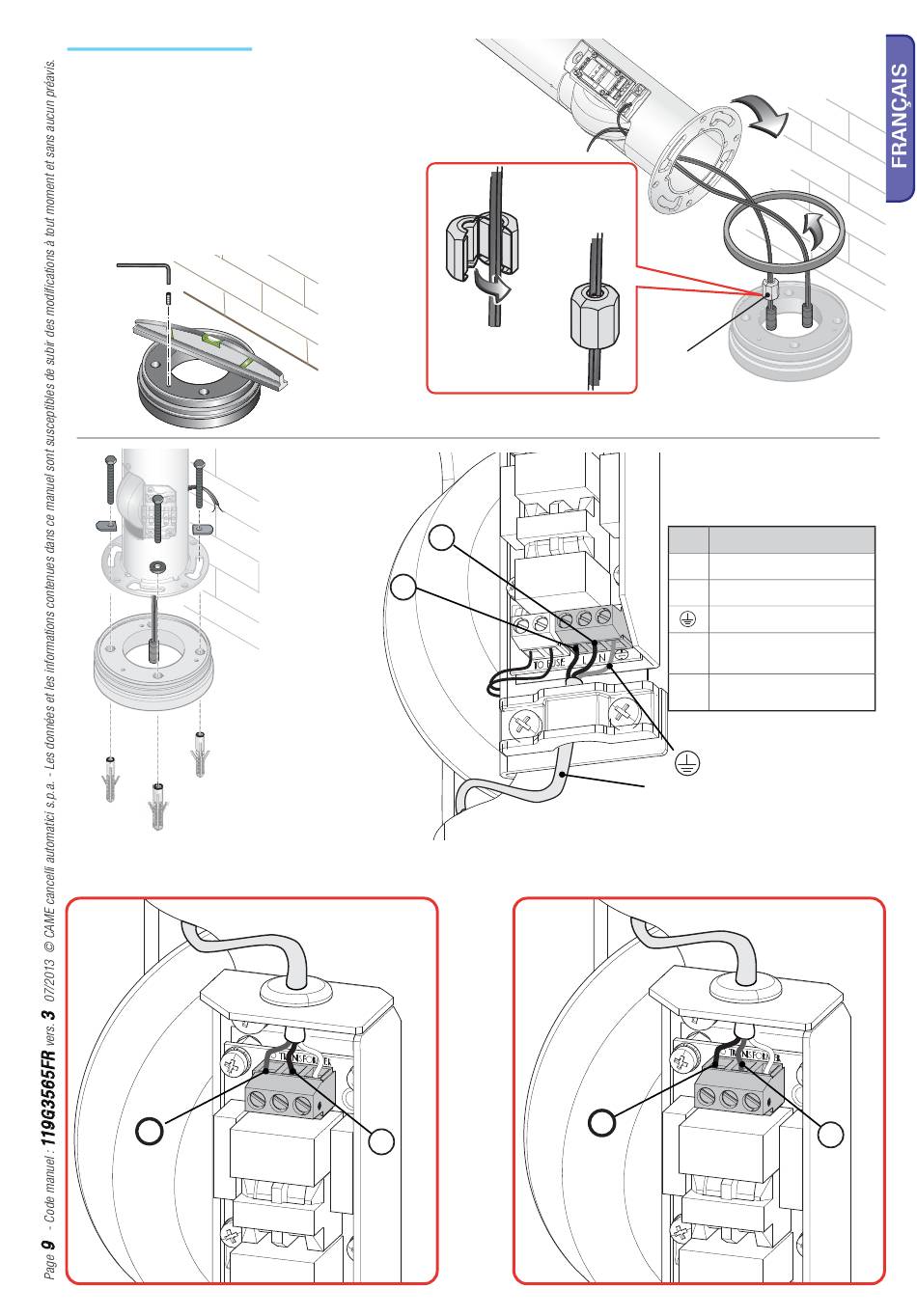

Fixation du portillon au sol
Positionner le socle sur le point de fixation et le
mettre à niveau, si nécessaire, à l'aide des goujons
de réglage.
Appliquer la bague de guidage et la colonne centrale
sur le socle.
Avant de fixer le portillon au sol, distribuer les câbles
électriques dans la colonne (voir dessin).
Remarque : appliquer la ferrite sur les câbles des
commandes / accessoires.
ALIMENTATION SECTEUR À 230 VCA
(Configuration par défaut)
1
Fixer la colonne
et le socle au sol
à l'aide des vis
spécifiques, des
bagues de guidage
N
et des rondelles
UNI6593 M8.
L
2
1
2
ALIMENTATION SECTEUR À 120 VCA
(Inverser les câbles 1 et 2 comme indiqué)
2
Ferrite
Connecter l'alimentation
de ligne à la borne sur la
colonne centrale.
Réf.
Description
Ⓝ
Neutre
Ⓛ
Ligne
Terre
Alimentation transforma-
①
teur 230 VAC (câble rouge)
Alimentation transforma-
②
teur 120 VAC (câble noir)
Câble d'alimentation
1
