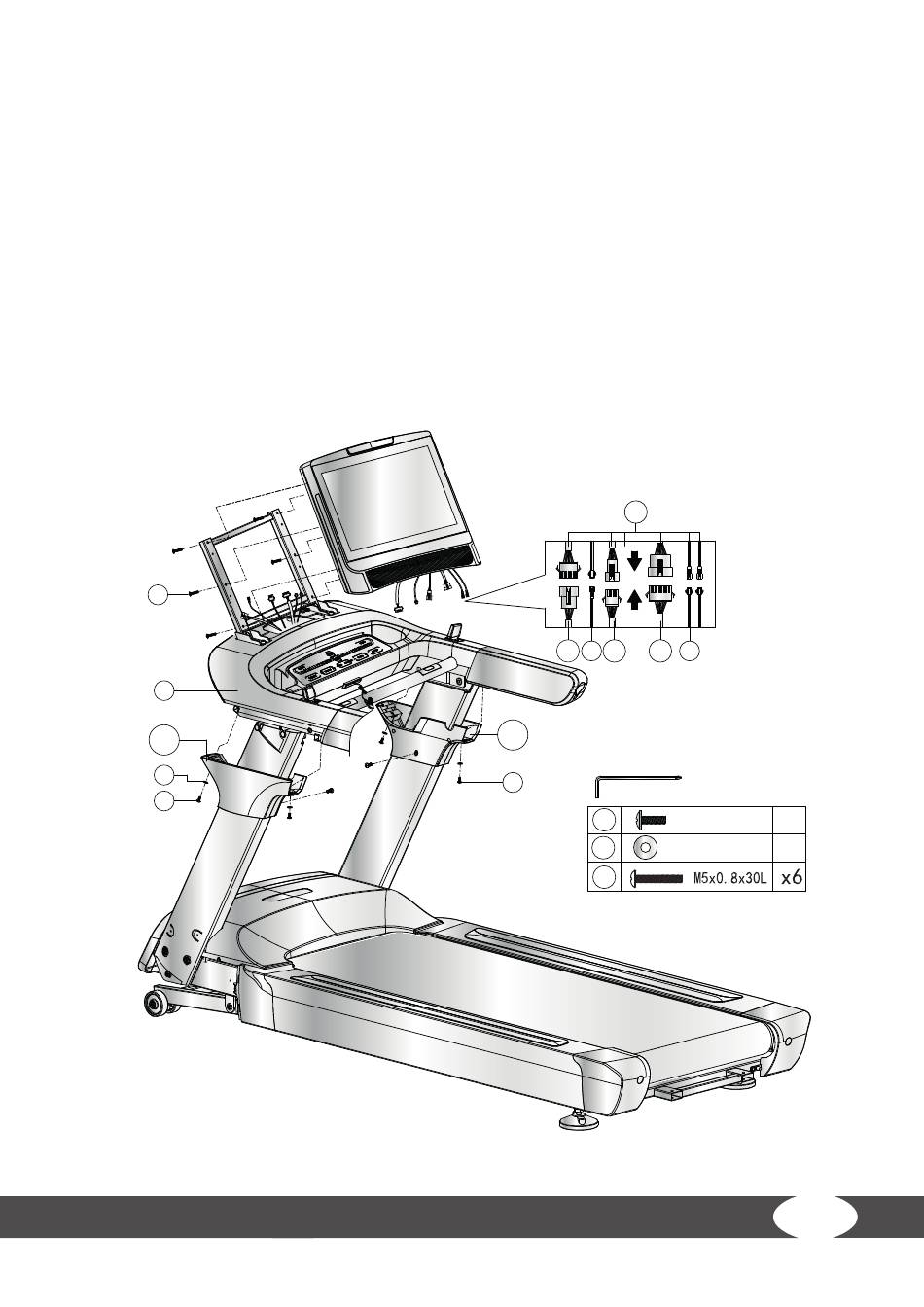

Étape 3 :
montage de la console
1.
Reliez les câbles (93, 98, 118, 120 et 156) aux câbles correspondants de la console (84).
࣑ ATTENTION
Lors de l'étape suivante, veillez à ne pas coincer les câbles.
2.
Montez la console (84) sur son support (7) à l'aide de six vis (24).
3.
Faites remonter les revêtements supérieurs des montants de la console (105L et 105R) et fixez-
les sur l'unité de console (4) avec six vis (11) et quatre rondelles (109).
4.
Serrez les vis.
24
4
105L
109
11
step 3
84
118
98
156
120 93
105R
11
11
109
D15*D5.2*1.0T
24
x6
M5x0.8x15L
x4
15
