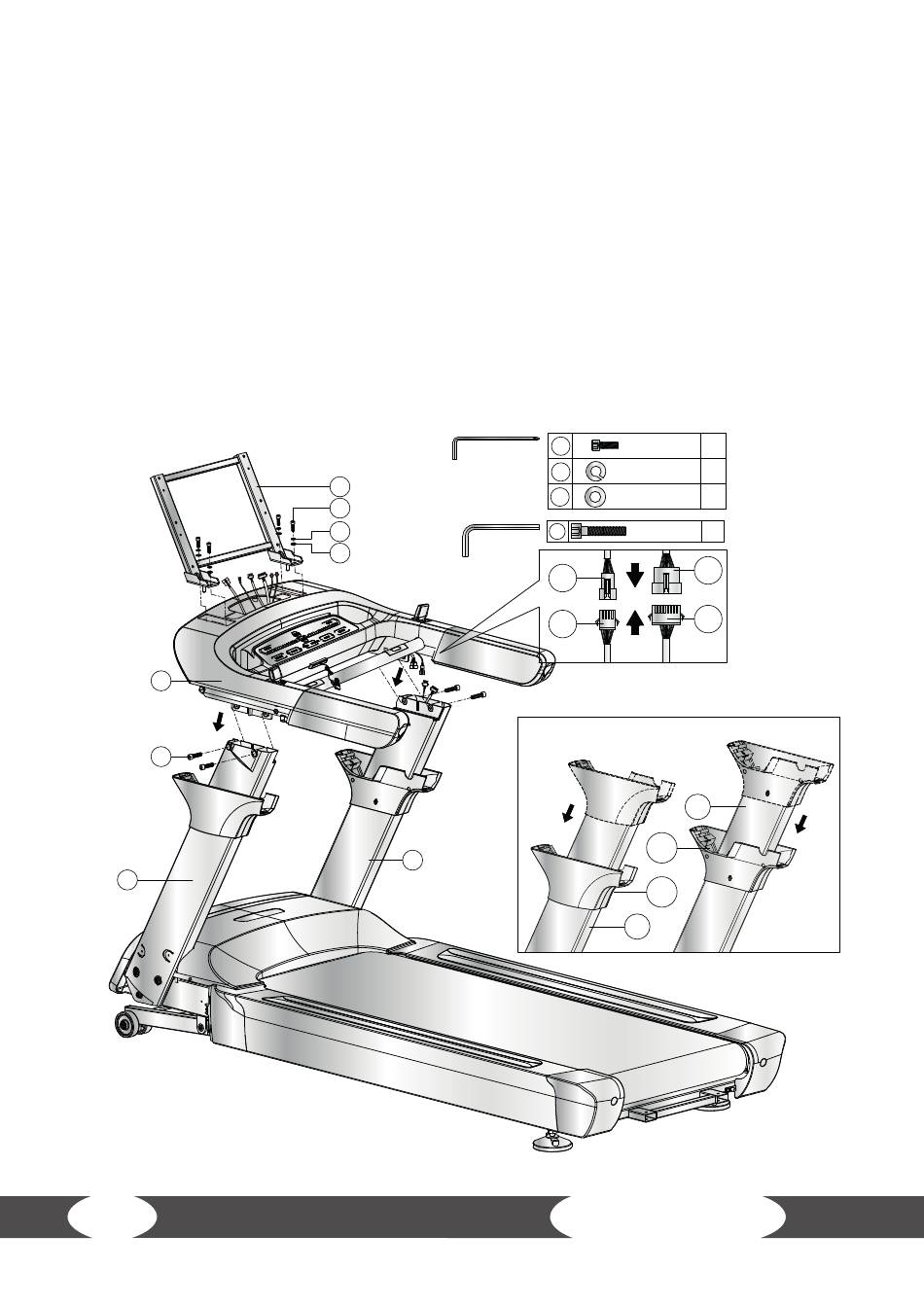

Étape 2 :
montage de l'unité de console
1.
Faites coulisser les revêtements supérieurs des montants de la console (105L et 105R) vers le
bas (schéma 2-1).
2.
Reliez les câbles (120 et 121, 156 et 157) entre eux (schéma 2-2).
࣑ ATTENTION
Lors de l'étape suivante, veillez à ne pas coincer les câbles.
3.
Montez l'unité de console (4) sur les montants de la console (2 et 3) à l'aide de quatre vis (91).
4.
Montez le support de console (7) sur l'unité de console (4) avec quatre vis (142), quatre rondelles
(27) et quatre rondelles élastiques (143).
5.
Serrez les vis.
4
128
2
step 2
14
7
142
143
M8
27
3
M8x1.25x20L
x4
142
x4
143
D15.4xD8.2x2T
27
x4
D16xD8.5x1.2T
M10x1.5x45L
x4
128
120
156
121
157
2-2
3
105R
105L
2
T10.5 HD Pro
2-1
