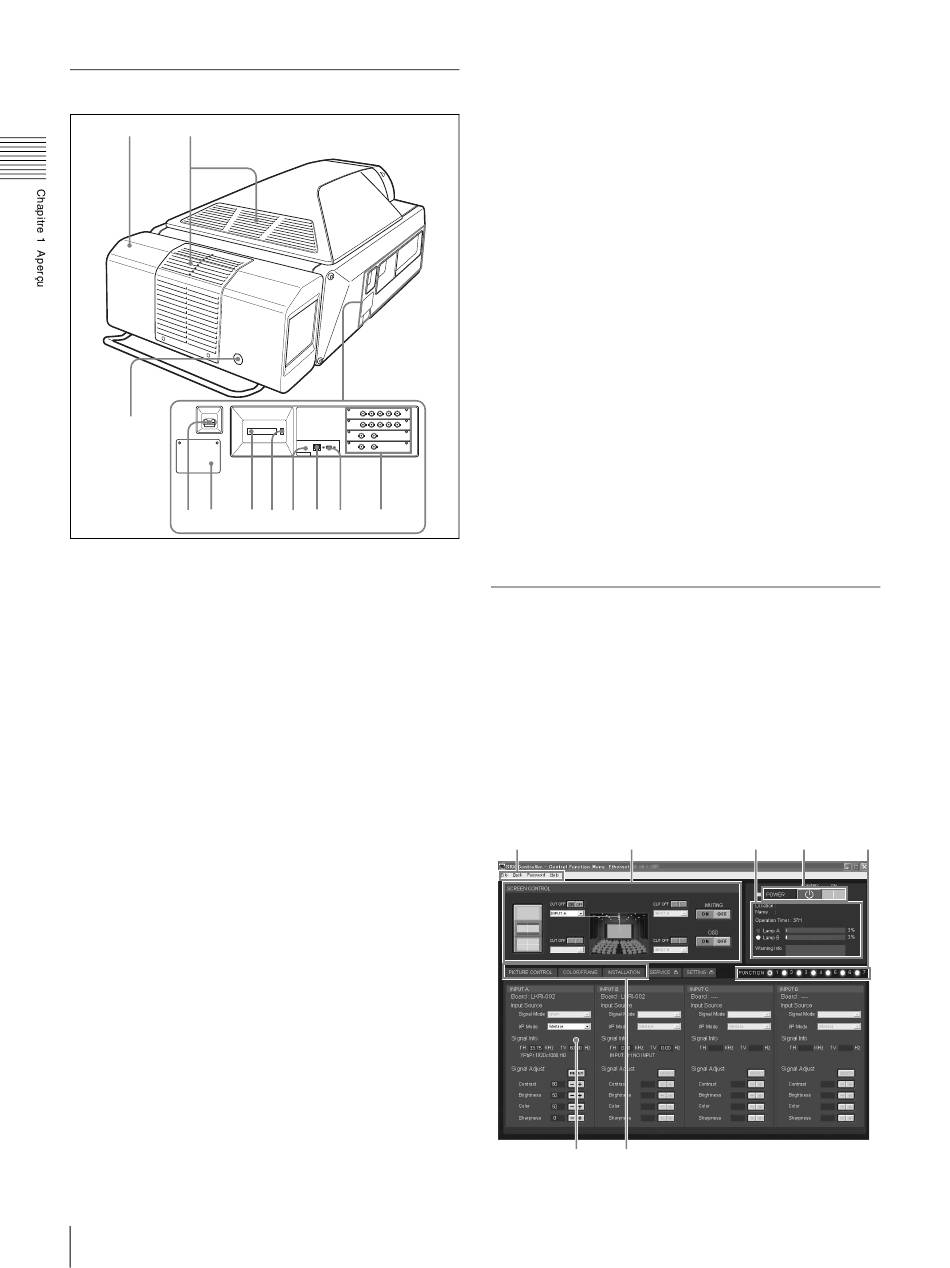

Face gauche/Face arrière
1
2
3
4
5
a Bloc de refroidissement
Un ventilateur de refroidissement et les deux boîtiers de
lampe (ces derniers ne sont pas fournis) y sont installés.
Pour l'installation et le remplacement d'un boîtier de
lampe, consultez le service après-vente Sony.
b Orifices de ventilation de la face supérieure/face
arrière (sortie d'air)
c Capteur de télécommande (arrière)
d Interrupteur d'alimentation
Placez cet interrupteur sur la position supérieure pour
établir l'alimentation principale du projecteur. Placez-le
sur la position inférieure pour couper l'alimentation.
e Plaque de bornes d'entrée CA
Raccordez-y un cordon d'alimentation à trois fils (non
fournis).
Pour le raccordement du cordon d'alimentation, adressez-
vous au service après-vente Sony.
f Fenêtre STATUS MESSAGE
Affiche les messages d'erreur. Si un message s'affiche,
adressez-vous au service après-vente Sony.
g Témoin STATUS LAMP
Ce témoin s'allume en rouge lorsque le projecteur est en
veille. Il s'allume en vert lorsque le projecteur est sous
tension. Le témoin clignote pendant 10 minutes environ
lorsque vous mettez le projecteur hors tension en cliquant
sur « POWER STANDBY 1 » dans la fenêtre Control
Function Menu ou en appuyant sur la touche 1 de la
télécommande.
8
Emplacement et fonctions des commandes
6
7 8
9
0
qa
h Prise INTER LOCK (minijack)
Raccordez-la à un interrupteur d'arrêt d'urgence externe.
Lorsque vous utilisez la fonction d'interverrouillage,
insérez la mini-fiche dans cette prise pour ouvrir les bornes
+ et –. Les lampes du projecteur s'éteindront
immédiatement. Lorsque cette fonction n'est pas utilisée,
n'insérez pas la mini-fiche.
i Connecteur ETHERNET (10BASE-T/100BASE-TX)
Raccordez-le au connecteur Ethernet de l'ordinateur sur
lequel vous avez installé le SRX Controller fourni. Ceci
vous permet de commander le projecteur depuis
l'ordinateur.
j Connecteur RS232C (D-sub 9 broches, femelle)
Raccordez-le au connecteur RS-232C de l'ordinateur sur
lequel vous avez installé le SRX Controller fourni. Ceci vous
permet de commander le projecteur depuis l'ordinateur.
k Emplacements de carte d'extension
Installez la carte d'extension en option sur ces
emplacements selon les sources d'entrée. Ces
emplacements sont disposés dans l'ordre de INPUT A,
INPUT B, INPUT C et INPUT D de haut en bas.
Pour l'installation des cartes, adressez-vous au service
après-vente Sony.
Fenêtre Control Function Menu
Si vous installez le SRX Controller fourni sur votre
ordinateur, vous pouvez commander toutes les fonctions du
projecteur depuis l'écran de votre ordinateur. Cette section
décrit les fonctions des éléments de la fenêtre permettant de
projeter une image sur l'écran de projection.
Pour les fenêtres de paramétrage et de réglage, voir
« Réglages et paramétrages à l'aide du SRX Controller »
à la page 25.
1
1
2
2
7
6
6
3
3
4
4
5
5
