Face gauche
INTER LOCK ETHERNET
RS232C
Enregistreur/lecteur HDCAM, etc.
Remarque
Lorsque la carte LKRI-003 est attachée au projecteur,
sélectionnez le type de signal avec les paramètres de
« Signal Mode » et de « Input Source » dans la fenêtre
PICTURE CONTROL. Pour une sortie à Single-link,
sélectionnez « YPbPr » ou « YPbPr FULL ». Pour une
sortie à Dual-link, sélectionnez « RGB » ou « RGB
FULL ».
Pour plus d'informations, voir page 26.

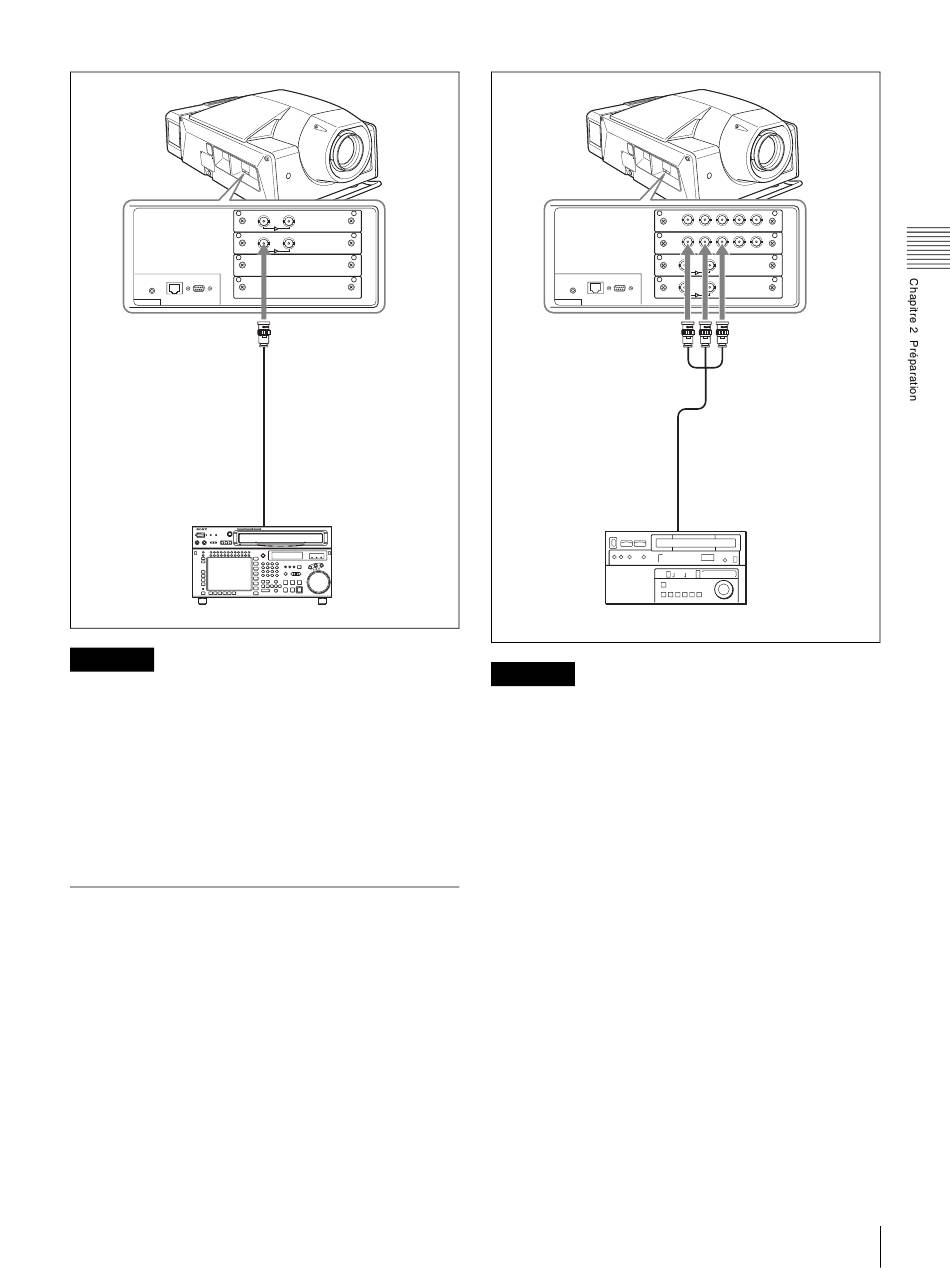

Raccordement à un appareil
composantes/vidéo VBR
Installez la carte d'extension analogique LKRI-001 en
option sur l'emplacement de carte d'extension du
projecteur, puis raccordez un enregistreur/lecteur DVD ou
un appareil vidéo analogique doté d'une sortie
composantes ou un appareil haute définition doté d'un
connecteur VBR vidéo.
IN
OUT
IN
OUT
Connecteur IN
Câble de raccordement HD-
SDI (non fourni)
vers sortie HD-SDI
SRW-5000
HD DIGITAL VIDEO CASSETTE RECORDER
Face gauche
INTER LOCK ETHERNET
RS232C
Enregistreur/lecteur DVD, Betacam, etc.
Remarque
Lors d'un raccordement à la sortie d'un appareil
composantes HD, réglez « Signal Mode » de « Input
Source » dans la fenêtre PICTURE CONTROL sur
« YPbPr » et lors d'un raccordement à la sortie d'un
appareil VBR vidéo HD, réglez-le sur « RGB ».
Pour plus d'informations, voir page 26.
R(P
r
/C
r
)
G(Y/Y)
B(P
b
/C
b
)
HD
VD
R(P
r
/C
r
)
G(Y/Y)
B(P
b
/C
b
)
HD
VD
IN
OUT
IN
OUT
Connecteurs R/P
/ G/Y /
r
B/P
b
Câble composantes, etc.
(non fourni)
vers sortie composantes/
VBR vidéo
Raccordement du projecteur
19
