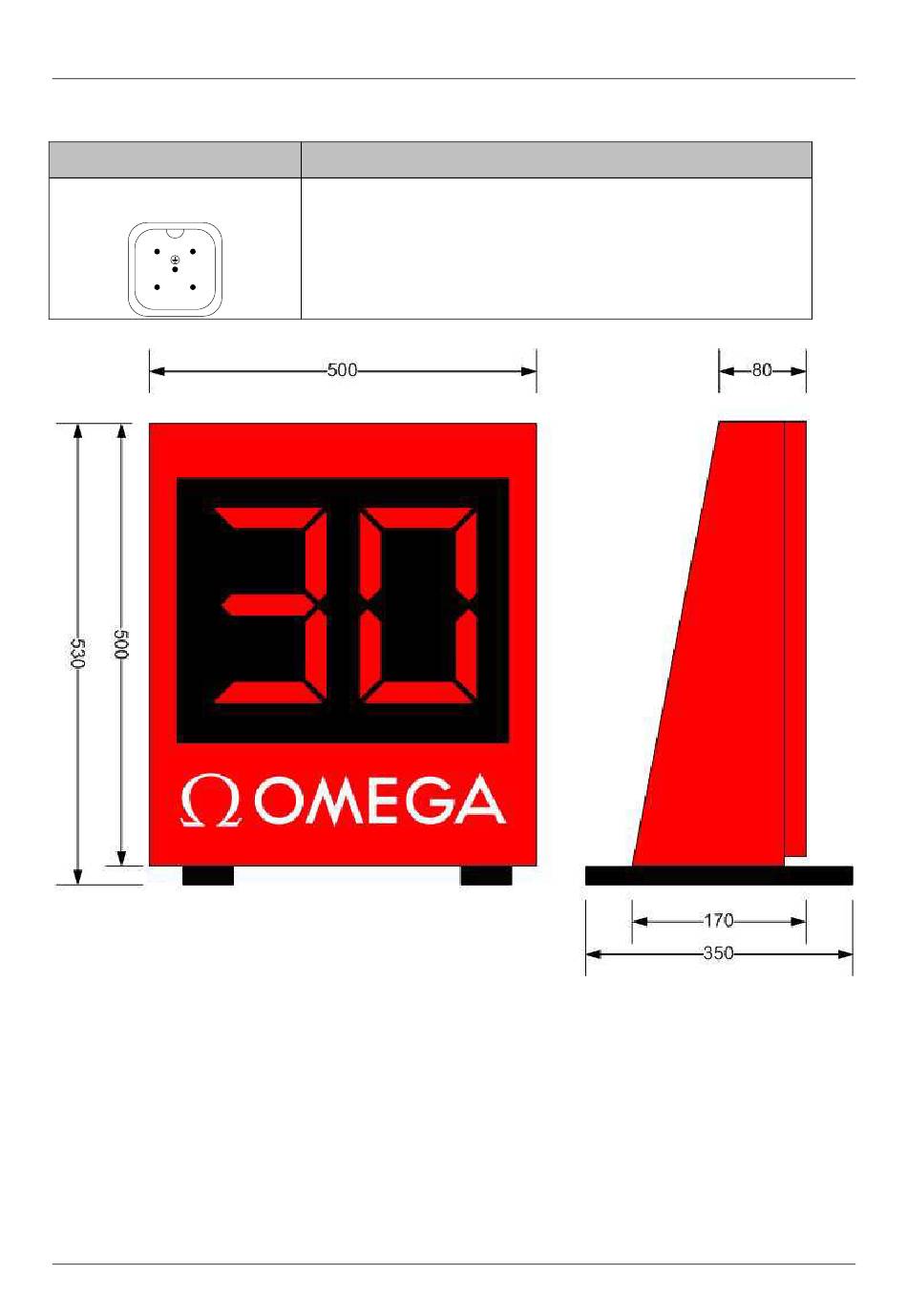

3.2 Connection of the Shot Clock / Connexions de l'horloge

Connector
DATA IN AND OUT
(HARTING 5pMT)
4 1
3 2
Weight / Poids:
3403.511
Pinning
1 : TRx- (RS485)
2 : TRx+ (RS485)
3 : GND
4 : +24VDC
E :
5.8Kg
Version 1.1
Water polo Shot Clocks / Horloges water-polo
Page 7
