4.9.4 Modules à séparation galvanique ou à liaison galvanique ?
Modules à séparation galvanique
En cas de montage avec des modules à séparation galvanique, les potentiels de référence
du circuit de commande (M
galvaniquement.
Domaine d'application
Les modules à séparation galvanique sont utilisés pour :
● tous les circuits de charge à CA.
● les circuits de charge CC avec potentiel de référence séparé.
Modules à séparation galvanique et concept de mise à la terre
Les modules à séparation galvanique peuvent être mis en œuvre dans les montages avec
potentiel de référence de l'automate mis à la terre ou non.
Exemple : Montage de la CPU 31xC avec des modules à séparation galvanique

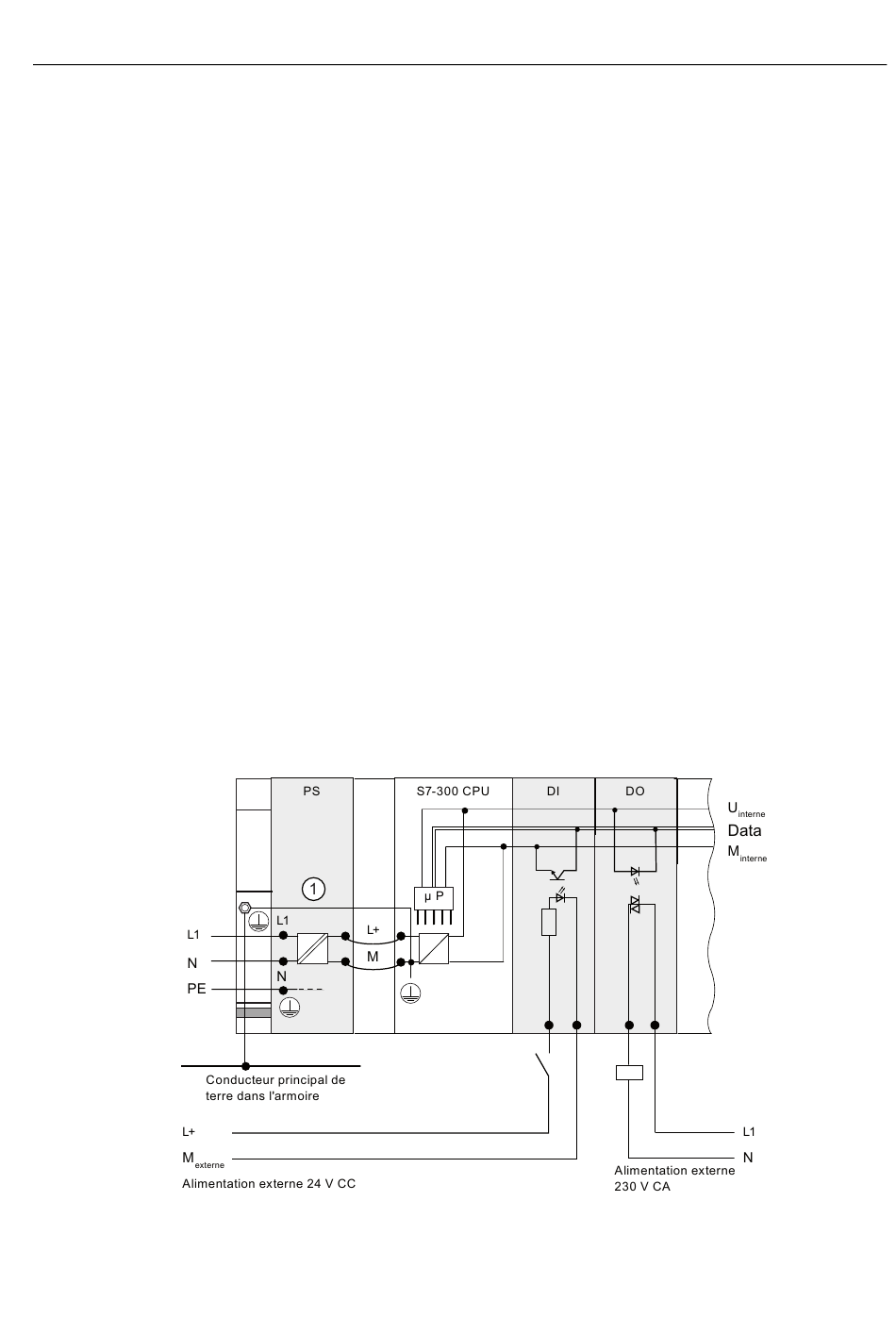

La figure suivante représente comme exemple de montage : une CPU 31xC avec des
modules à séparation galvanique. La liaison de mise à la terre est réalisée automatiquement
pour la CPU 31xC (1).
CPU 31xC et CPU 31x : Installation et configuration
Instructions de service, 03/2011, A5E00105493-12
Exemples :
– circuits de charge CC dont les capteurs sont à des potentiels de référence différents
(p. ex. lorsque le capteur mis à la terre est installé à grande distance de l'automate et
que la compensation de potentiel ne peut pas être réalisée) ;
– circuits de charge CC dont le pôle plus (L+) est mis à la terre (circuits de batteries).
4.9 Montage électrique, mesures de protection et mise à la terre
) et du circuit de commande (M
interne
Configuration
) sont séparés
externe
