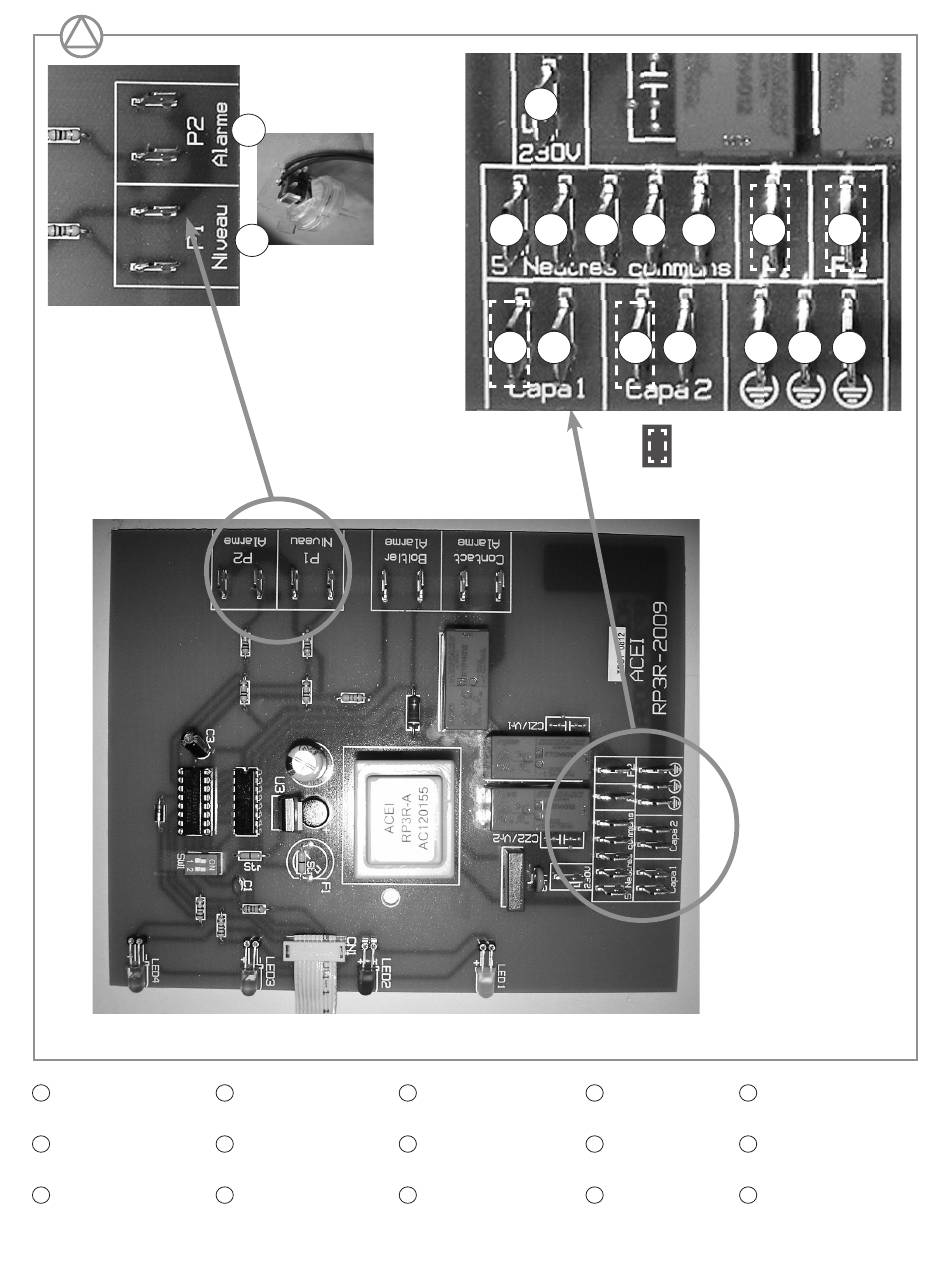

BOARD SANICUBIC
Brown: alarm pressure switch x2
1
Marron : pressostat alarme x2
Brown: level pressure switch x2
2
Marron : pressostat niveau x2
Brown: power cord
3
Marron : cordon alimentation
1
2
4 Blue: motor 1
Bleu : moteur 1
5 Blue: motor 2
Bleu : moteur 2
6 Blue: power cord
Bleu : cordon alimentation
2 / CARTE SANICUBIC
®
3
4 5
11 7
7 White: motor running capacitor 1
Blanc : condensateur moteur 1
8 White: motor running capacitor 2
Blanc : condensateur moteur 2
9 Brown: motor 1
Marron : moteur 1
2
®
6 7 8 9
12 8 13 14 15
Each marked cable lug must be
isolated (9, 10, 11 and 12)
Attention : chaque cosse marquée
doit être isolée (9, 10, 11 et 12)
Green/yellow: motor 1
10 Brown: motor 2 13
Marron : moteur 2 Vert/jaune : moteur 1
Green/yellow: motor 2
11 White: motor 1 14
Blanc : moteur 1 Vert/jaune : moteur 2
Green/yellow: power cord
12 White: motor 2 15
Blanc : moteur 2 Vert/jaune : cordon alimentation
