Utilisation de la télécommande
• Vérifier qu'il n'existe aucun obstacle entre la
télécommande et le capteur à l'avant de
l'appareil
• La télécommande peut ne pas fonctionner
correctement en cas de lumière solaire
directe ou fluorescente sur le capteur de
l'appareil.
• Les télécommandes de périphériques
différents peuvent brouiller leurs signaux
respectifs. Ne pas utiliser la télécommande
d'un autre périphérique trop près de
l'appareil.
• Remplacer les piles lorsque la portée de la
télécommande diminue sensiblement.

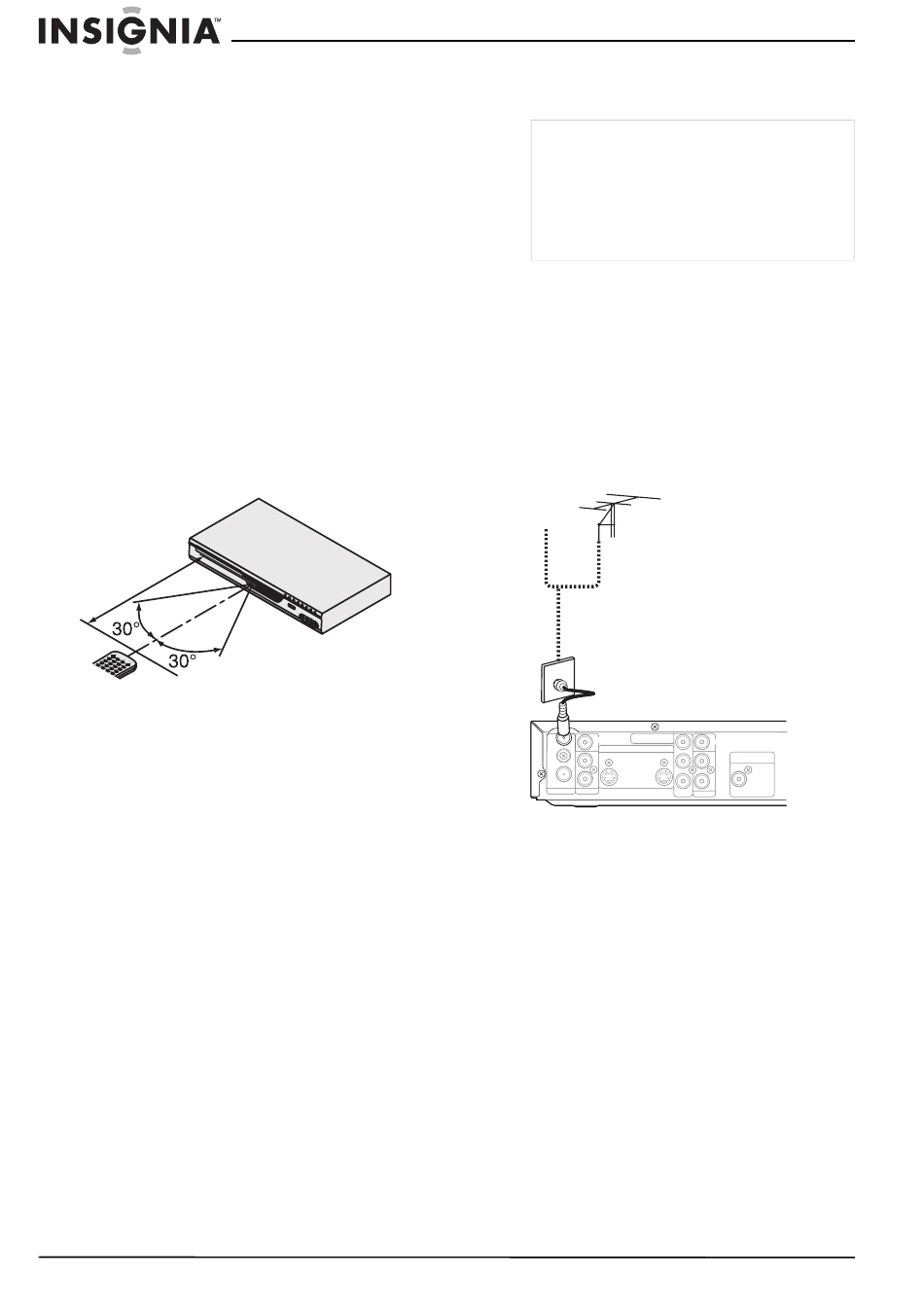

• Les portées maximales de la télécommande
sont les suivantes :
• Ligne de mire : Environ 23 pi (7 m)
• De chaque côté de l'axe de l'appareil :
Environ 16 pi (5 m) de 0 à 30°
• Du dessus : Environ 16 pi (5 m) entre 0 et
15°
• Du dessous : Environ 10 pi (3 m) de 0 à
30°
62
OP
EN /CL
OS
E
CH
AN NE
L
RE V
RE
C SP FW
EE D D
RE ST
C/O OP
TR
PL
AY
PO
WE
R
S-V
IDE O
VID
EO
L
AU
DIO
R
www.insignia-products.com
Graveur de DVD Insignia NS-FSDVDR
Connexion d'une antenne ou d'un
décodeur câble/satellite
Avis à l'installateur de TV câblée
Le présent avis a pour objet de rappeler à
l'installateur de systèmes de télévision par câble
que l'article 820-40 du Code national de
l'électricité contient des recommandations
relatives à la mise à la masse de l'appareil et, en
particulier, stipule que la masse du câble doit être
connectée au système de mise à la terre de
l'immeuble, aussi près que possible du point
d'entrée du câble.
Pour connecter une antenne du graveur au
téléviseur :
1 Déconnecter le câble de l'antenne de 75
ohms de l'arrière du téléviseur.
2 Connecter le câble d'antenne de 75 ohms de
la prise d'antenne murale à la prise d'entrée
antenne (ANTENNA IN) du graveur.
3 Connecter la prise de sortie antenne
(ANTENNA OUT) du graveur à la prise
d'entrée antenne (ANT IN) du téléviseur à
l'aide d'un câble RF de 75 ohms.
Câble ou antenne
Prise d'antenne murale
Câble RF de 75 ohms
VIDEO IN VID VIDEO IN VIDEO OUTPUT VIDEO OUTPUT
IN
S-VIDEO S-VIDEO
IN IN
L L
OUT OUT
R R
ANTENNA ANTENNA
AUDIO IN AUDIO IN
(L1) (L1)
Pour connecter un décodeur câble ou
satellite à travers le graveur au téléviseur :
1 Déconnecter le câble de 75 ohms connecté
au décodeur câble ou satellite de l'arrière du
téléviseur.
2 Connecter le câble d'antenne de 75 ohms du
décodeur câble ou satellite à la prise d'entrée
antenne (ANTENNA IN) du graveur.
Arrière du graveur
COMPONENT COMPONENT
VIDEO OUT VIDEO OUT VID
Y Y
OUT OUT DIGITAL AUDIO OUTPUT DIGITAL T T AUDIO OUTPUT
PCM / BITSTREAM PCM / BITSTREAM
L L
P P B B /C /C B B
R R
P P /C /C COAXIAL COAXIAL
R R R R
AUDIO OUT AUDIO OUT
