①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
⑪
⑫
⑬
⑭
⑮
⑯
Pour la configuration des entrées/sorties, voir le tableau de la section "Etape 4b : raccordement
des entrées et des sorties (voies 2 à 4)" (Page 66).
SITRANS FC430 avec HART
Instructions de service, 03/2012, A5E03651188-01

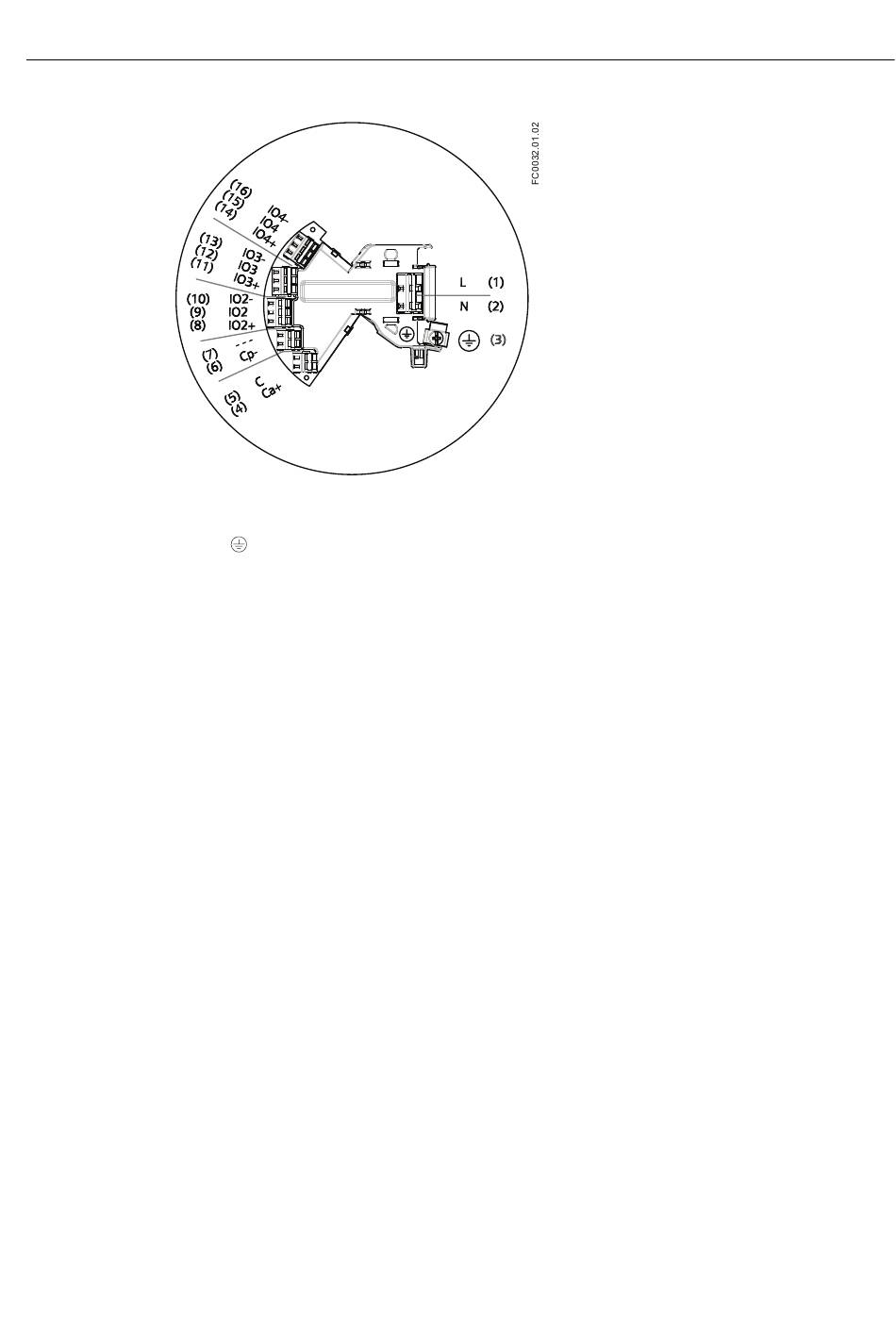

5.7 Etape 2 : Préparations pour les raccordements du transmetteur
L/+
Ligne
N/-
Neutre
Terre
Ca+
Utilisé dans la configuration active de la sortie courant
C
Utilisé dans la configuration active et passive de la sortie courant
Cp-
Utilisé dans la configuration passive de la sortie courant
---
Inutilisé
IO2+
Sortie de signal voie 2 positive
IO2
Sortie de signal voie 2 commune
IO2-
Sortie de signal voie 2 négative
IO3+
Entrée/sortie voie 3 positives
IO3
Entrée/sortie voie 3 communes
IO3-
Entrée/sortie voie 3 négatives
IO4+
Entrée/sortie voie 4 positives
IO4
Entrée/sortie voie 4 communes
IO4-
Entrée/sortie voie 4 négatives
Raccordement
61
