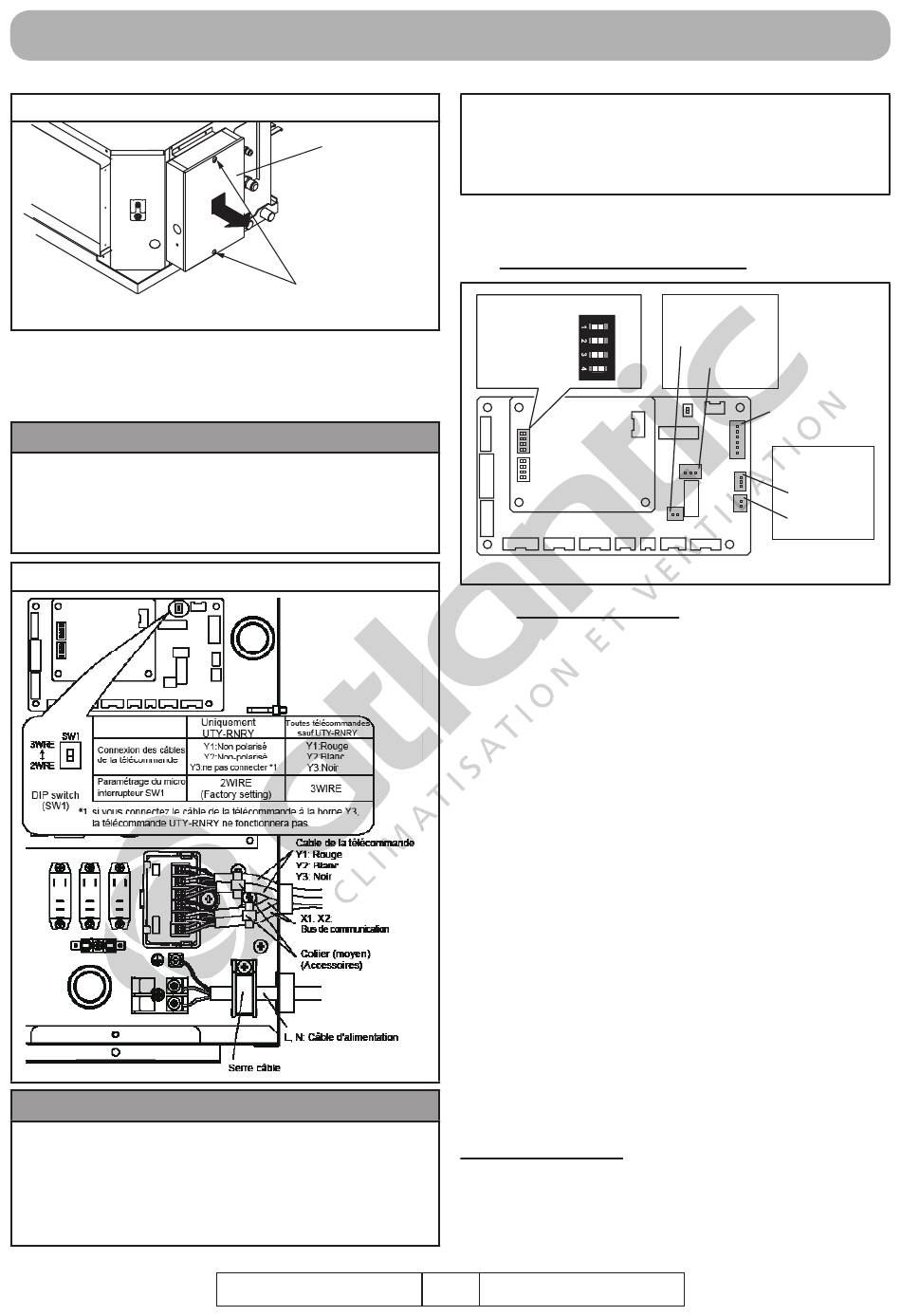

Fig. 36
2. Après câblage complet, fixez les câbles avec
les colliers rilsan (moyen) fournis en acces-
soire comme indiqué Fig. 37.
I ATTENTION
• Lors du réglage du micro-interrupteur (SW1).
assurez-vous de mettre hors tension pour ne
pas endommager la carte électronique de l'uni-
té intérieure.
Fig. 37
I ATTENTION
• Lors de l'installation des vis sur le bornier, ne
pas couper le fil en serrant trop fort la vis du
bornier. D'autre part, ne pas serrer suffisam-
ment la vis peut créer des défauts de contacts
et engendrer des erreurs de communication.
PROCÉDURE D'INSTALLATION
Boîtier de
commande
Dessérez les vis
(deux emplacements)
Novembre 2012
• Ne pas confondre le câble de la télécom-
mande avec celui l'unité intérieure et le câble
d'alimentation. Cela pourrait provoquer des
dysfonctionnements.
3. Fixez le boîtier de commande.
8.5. Entrée et sorties externes
ON OFF
Micro-interrrupteur
(paramétrez
SW1
SW2 sur 2)
SW2
SW3
SW4
Carte de régulation
8.5.1. Entrées externes
• L'unité intérieure peut être mise en marche,
arrêté, mise en arrêt forcé ou mise en Arrêt d'ur-
gence en utilisant le CNA01 ou le CNA02 de la
carte électronique.
• Le mode «Marche/ Arrêt» ou le mode «Arrêt for-
cé» ou le mode «Arrêt d'urgence» peuvent être
sélectionnés avec les fonctions de paramétrage
de l'unité intérieure.
• On peut forcer l'arrêt du thermostat de l'unité
intérieure en utilisant le CNA03 ou le CNA04 de
la carte électronique.
• Un câble torsadé (22AWG) doit être utilisé. Le
maximum de longueur du câble est 150m.
• Utilisez un câble d'entrée et sortie externe avec
les dimensions appropriées suivant le nombre
de câbles à installer.
• Le câble de connection doit être séparé du
câble d'alimentation.
Choix de l'entrée
Utilisez l'un ou l'autre de ces types de borne se-
lon l'application. (Les deux types de bornes ne
peuvent pas être employés simultanément.)
21 NI 923 487#
Bornier entrée
contact sec
(CNA04)
(CNA02)
Bornier sortie
(CNB01)
Bornier entrée
avec alimentation
(CNA01)
(CNA03)
