Positions de menu
"Réglages du
signal"
Sous-menu : Les valeurs mesurées peuvent être surveillées par rapport à des seuils. En cas de dépassement, des relais peuvent être commutés ou
Seuils, Seuil x des messages émis. Les voies peuvent être librement attribuées aux seuils.
Visualiser ou modifier les réglages pour le seuil sélectionné.

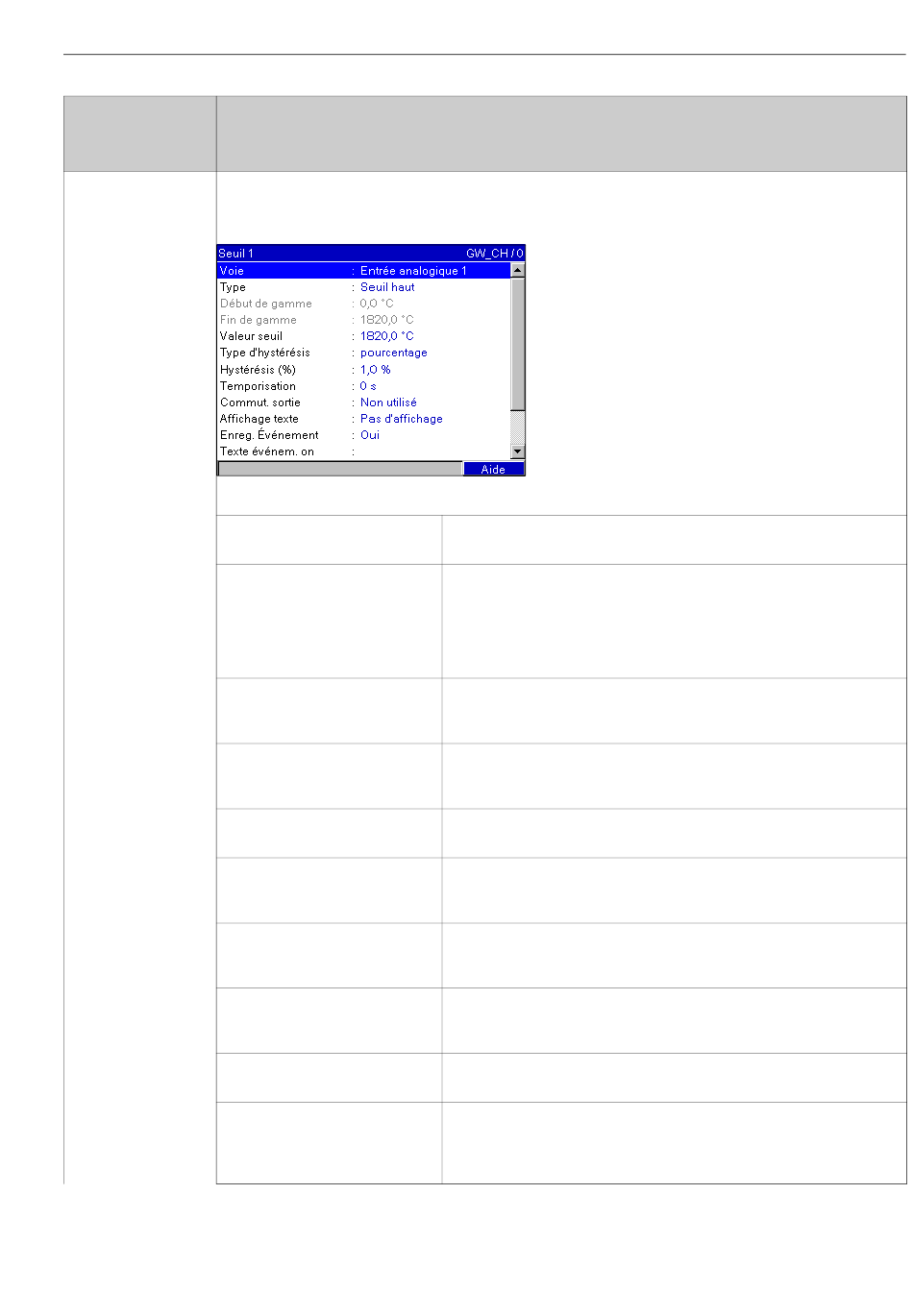

Fig. 31:
Voie
Type
Début de gamme
Uniquement pour "Analog x" avec "Seuil
haut ou bas"
Fin de gamme
Uniquement pour "Analog x" avec "Seuil
haut ou bas"
Valeur seuil
Type d'hystérésis
Uniquement pour "Analog x" avec "Seuil
haut ou bas"
Hystérésis (%)
Uniquement pour Type d'hystérésis
"pourcentage"
Hystérésis (abs.)
Uniquement pour Type d'hystérésis
"absolu"
Temporisation
Commute la sortie
Configuration Réglages du signal, sous-menu "Seuils, seuil x"
Sélectionnez l'entrée à laquelle se rapporte le seuil.
Liste de sélection : non activé, entrée analogique x, entrée numérique x
Type du seuil (en fonction du signal d'entrée) :
"Seuil bas" : Le signal analogique dépassent par défaut le seuil.
"Seuil haut" : Le signal analogique dépasse par excès le seuil.
"Compteur intermédiaire", "compteur journalier", "compteur mensuel", "compteur
totalisateur annuel" : Le compteur dépasse le seuil par excès. Remarque : Les compteurs
sont remis à zéro cycliquement. Tenir compte des réglages dans "Analyse du signal" !
La valeur inférieure de la gamme de mesure réglée est affichée ici.
La valeur supérieure de la gamme de mesure réglée est affichée ici.
Seuil analogique dans l'unité de process réglée, par ex. en °C, bar... .
Seuil du compteur dans l'unité de process réglée, par ex. m, pièce...
"pourcentage" : Régler l'hystérésis en %.
"absolu" : Indiquer l'hystérésis dans l'unité de process réglée (par ex. en °C, bar...).
L'état du seuil n'est annulé que lorsque le signal, modifié au moins de la valeur réglée,
se trouve à nouveau dans la gamme nominale. Réglage par défaut : 0 %
L'état du seuil n'est annulé que lorsque le signal, modifié au moins de la valeur réglée,
se trouve à nouveau dans la gamme nominale. Réglage par défaut : 0
Le signal doit dépasser par excès ou par défaut la valeur réglée au moins pour le temps
réglé pour pouvoir être interprété comme seuil. Réglage par défaut : 0 s
Commute le relais correspondant à l'état de seuil. Les numéros de bornes
correspondants sont indiqués entre parenthèses. Tenir compte des conseils de
raccordement dans le manuel de mise en service !
Liste de sélection : non utilisée, relais x (bornes xd-xd)
Paramètres réglables
(réglages usine en gras)
