H. Installation programmable du thermostat
mural
L'appareil est livré en standard avec un thermostat mural et
25 'de fil. Si vous devez exécuter plus de 25 'assurez-vous
d'utiliser un fil continu de fil de thermostat de calibre 18 à 22.
Pour une performance optimale, votre thermostat doit être
situé sur un mur intérieur à environ 5 'du sol.
Comment installer votre thermostat murale program-
mable
1. Séparez le corps du thermostat de la plaque de montage
en tirant doucement les deux pièces
2. Connectez votre fil de thermostat aux bornes W et R
(voir la figure ci-dessous)
3. Vissez la plaque de support sur le mur à l'aide du matériel
inclus
4. Insérer le thermostat sur la plaque de support
5. Branchez les fils sur les 2 vis centrales sur le bornier à
l'arrière du produit

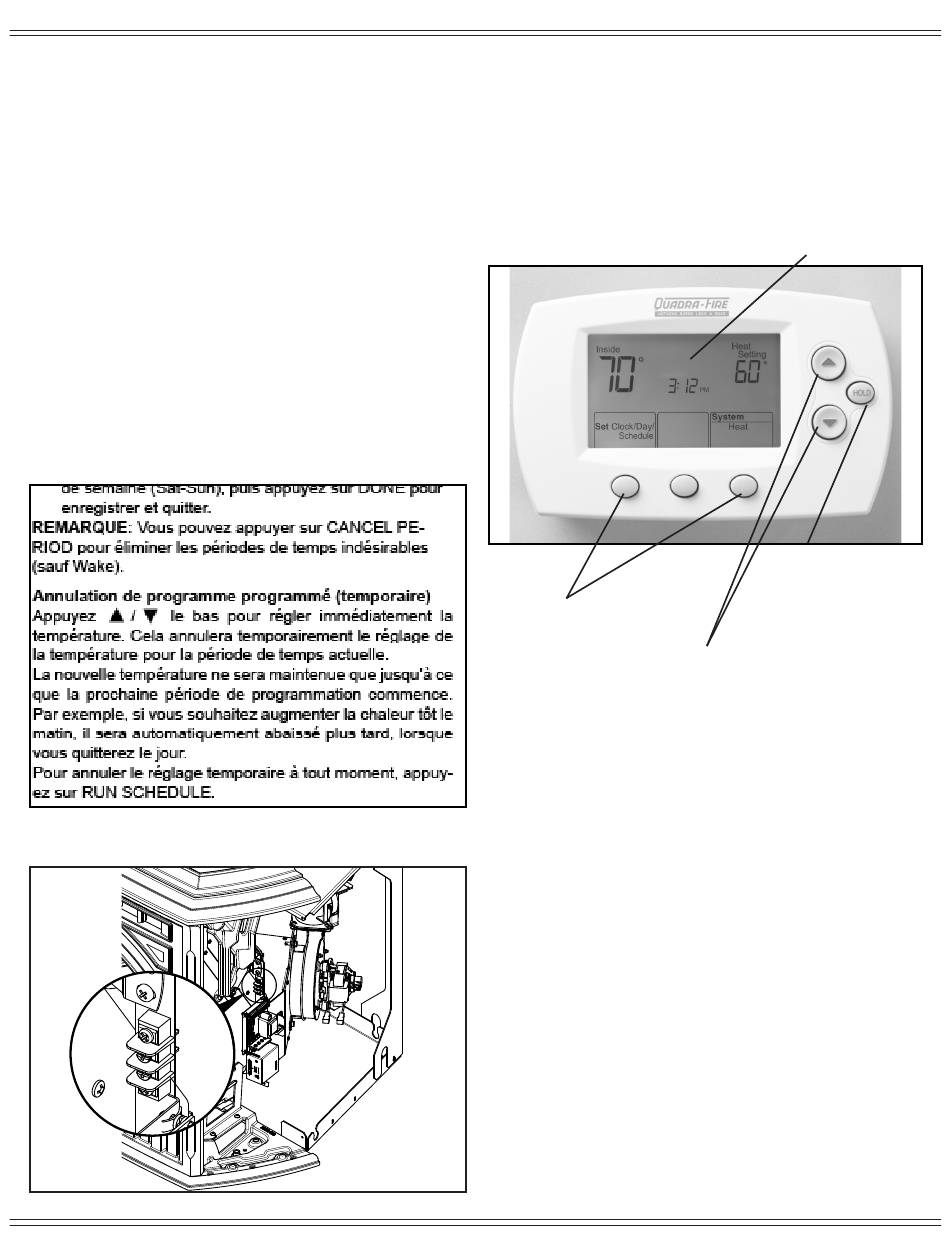

Figure 21.1
Figure 21.2
12 mai, 2017

Thermostat de programmation

Le thermostat maintient la température ambiante souhaitée.
La fonction programmable de 5-2 jours permet un pro-
gramme pour les jours de semaine et un programme séparé
pour samedi / dimanche. (Jusqu'à 4 périodes par jour).
Contrôles de thermostat
Figure 21.3
Touches de fonction
Appuyez sur pour sélection-
ner la fonction affichée juste
au-dessus de chaque bouton.
(Les fonctions changent en
fonction de la tâche.)
Le samedi et le dimanche peuvent être programmés
individuellement en changeant le format de 5-2 à 5-1-1.
Pour changer le format:
1. Appuyez et maintenez le bouton haut et le bouton
central jusqu'à ce que l'affichage change.
2. Appuyez vers le haut ou vers le bas pour changer le
numéro de fonction du système en 16.
3. Appuyez sur NEXT pour passer à la fonction suivante.
4. Appuyez sur vers le haut ou vers le bas pour modifier
le numéro d'état sur 1.
5. Appuyez sur DONE pour quitter et enregistrer les
paramètres.
FC7082-131K
ENCASTRÉ MT VERNON E2
Affichage numérique
Touche d'arrêt
Appuyez sur pour
annuler le contrôle
programmé de la
température
Touches de température
Appuyez vers le haut ou vers le
bas pour régler la température
préférée.
21
