• Il contient d'importantes
instructions d'utilisation
et d'entretien.
Veuillez lire entièrement ce manuel
avant l'installation et l'utilisation de ce
chauffage d'ambiance à granulés.
Le non-respect de ces instructions
risque de provoquer des dommages,
des blessures, voire la mort.
• Ne pas entreposer ni utiliser de l'essence ou d'autres
vapeurs ou liquides inflammables à proximité de cet
appareil ou de tout autre appareil électrique.
• Ne chauffez pas excessivement – Si des pièces
extérieures deviennent rouges, le chauffage est
excessif. Diminuez le débit d'alimentation. Un
chauffage excessif annulera votre garantie.
• Respectez les dégagements spécifiés pour les
matériaux inflammables. Le non-respect de ces
consignes peut déclencher un incendie.
AVERTISSEMENT
Testé et approuvé seulement pour les combustibles
suivants : granulés de bois et maïs égrené. L'utilisation
d'autres types de combustibles entraîne l'annulation de
la garantie.
AVERTISSEMENT
Vérifiez les codes de construction du bâtiment avant l'installation.
• L'installation DOIT être en conformité avec les codes et réglementations
locaux, régionaux, provinciaux et nationaux.
• Consultez les organismes professionnels du bâtiment, les pompiers
ou les autorités compétentes locales concernant les restrictions,
l'inspection des installations et la délivrance des permis de construire.
www.quadrafire.com

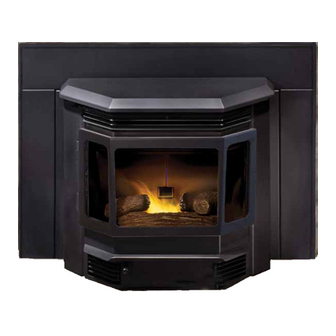

1200-I FOYER ENCASTRÉ
Manuel du propriétaire
Installation et utilisation
CB1200MI-MBK
NE PAS JETER CE MANUEL
• Lisez, comprenez et
AVERTISSEMENT
À GRANULÉS
Modèle :
AVIS
suivez ces instructions
pour garantir une
installation et un
fonctionnement sûrs.
La vitre chaude peut provoquer des brûlures.
•
Ne pas toucher la vitre avant qu'elle ne soit refroidie
•
Ne laissez JAMAIS les enfants toucher la vitre
•
Éloignez les enfants
•
SURVEILLEZ ATTENTIVEMENT les enfants
présents dans la pièce où le foyer est installé.
•
Avertir les enfants et les adultes des dangers
associés aux températures élevées.
La température élevée peut enflammer les vêtements
ou d'autres matériaux inflammables.
•
Éloignez les vêtements, meubles, rideaux ou autres
matières inflammables.
Pour obtenir une traduction française de ce manuel,
veuillez contacter votre concessionnaire ou visitez www.
quadrafire.com
Pour obtenir une traduction française de ce manuel,
veuillez contacter votre détaillant ou visiter
www.quadrafire.com
7014-188M
R
Testé et
homologué par
C
OMNI-Test Laboratories, Inc.
• Ce manuel doit être
confié aux personnes
responsables de
l'utilisation et du
fonctionnement.
AVERTISSEMENT
SURFACES CHAUDES !
La vitre et les autres
surfaces sont chaudes
pendant l'utilisation ET le
refroidissement.
REMARQUE
O-T L
Portland
Oregon, USA
US
Octobre 29, 2015
