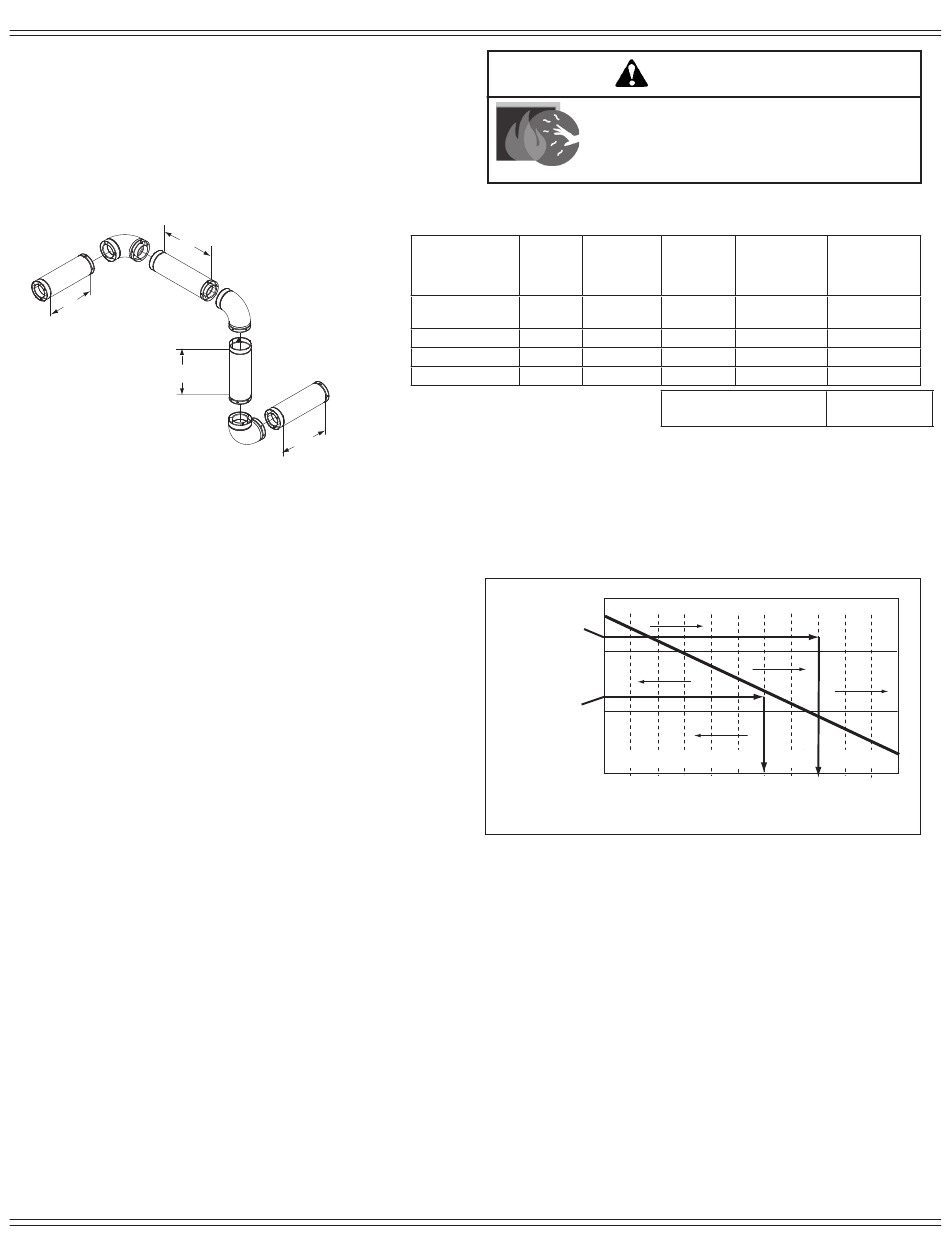

F. Longueur équivalente du conduit en mètre
(pieds)
Le tableau ci-dessous permet de calculer la longueur équivalente
de conduit, méthode utilisée pour déterminer la taille du conduit
d'évacuation à granulés. Figure 15.1.
0,05 m (2 pi)
0,07 m (3 pi)
0,05 m (2 pi)
Figure 15.1
G. Graphique de sélection des conduits
Ce graphique permet de déterminer la taille correcte des conduits
d'évacuation des gaz pour la longueur équivalente calculée ci-dessus
et pour l'altitude par rapport au niveau de la mer de l'installation.
Figure 15.1
a. Identifiez la longueur équivalente du conduit sur la partie verticale
gauche du graphique.
b. Déplacez-vous horizontalement vers la droite sur le graphique
jusqu'à ce que vous atteigniez votre altitude par rapport au niveau
de la mer.
c. Si vous êtes au-dessous de la diagonale, vous pouvez utiliser
un conduit de 76 ou 102 mm (3 ou 4 po).
d. Si vous êtes n'importe où au-dessus de la diagonale, vous devez
utiliser un conduit de 102 mm (4 po).
AVIS :
Quand la pression est positive, un coude de 90° offre une
résistance 5 fois plus grande à l'écoulement des gaz évacués
qu'un conduit horizontal de 305 mm (1 pi).
0,3 m (1 pi) de conduit horizontal offre deux fois plus de résistance
que 0,3 m (1 pi) de conduit vertical.
AVERTISSEMENT! RISQUE D'INCENDIE!
N'utilisez que des composants d'évacuation des gaz HOMOLOGUÉS.
AUCUN AUTRE composant d'évacuation ne doit être utilisé.
• Les composants de substitution ou endommagés risquent de
compromettre un fonctionnement sécuritaire.
12 mai, 2017
Exemple de calcul d'un conduit d'évacuation arrière à 3 coudes
0,05 m
(2 pi)
Les surfaces du conduit d'évacuation deviennent
CHAUDES et peuvent provoquer des brûlures.
Vous devrez peut-être installer des écrans ou des
protections non combustibles.
Composants
Nº de
Longueur
du conduit
coudes
du conduit
d'évacuation
à granulés
Coude en T
3
ou de 90°
Coude de 45°
Conduit horizontal
Conduit vertical
Remarque : Il s'agit d'un exemple générique ne correspondant
pas forcément à un type de combustible spécifique.
30
Exemple 1
20
Longueur
équivalente du
conduit en m (pi)
Example 2
10
0
Figure 15.2
Exemple 1 : Si la longueur équivalente du conduit est de 7 m (23 pi)
à une altitude de 2438 m (8000 pi), vous devez utiliser un conduit
type « L » ou « PL » d'un diamètre de 102 mm (4 po).
Exemple 2 : Si la longueur équivalente du conduit est de 3,7 m (12 pi)
à une altitude de 1829 m (6000 pi), vous pourriez utiliser un conduit
type « L » ou « PL » d'un diamètre de 76 ou 102 mm (3 ou 4 po).
AVERTISSEMENT! RISQUE DE BLESSURES ET DE DÉGÂTS
MATÉRIELS!
Les installations, réglages, modifications, réparations ou entretiens
incorrects peuvent provoquer des blessures et des dégâts matériels.
Reportez-vous aux informations du manuel fourni avec cet appareil.
Pour obtenir une assistance ou des renseignements supplémentaires,
consulter un installateur ou réparateur qualifié ou votre fournisseur.
FC7082-131K
ENCASTRÉ MT VERNON E2
AVERTISSEMENT
Multiplié
Équivalent
par
en m (pi)
X
1,5 (5)
0,9 (3)
X
0,3 (1)
2,1 (7)
X
0,15 (0,5)
0,6 (2)
X
Longueur équivalente
totale en mètres (pieds)
Conduit d'un diamètre de 102 mm (4 po) seulement
Conduit d'un diamètre de 76 mm ou 102 mm (3 ou 4 po)
1
2
3
4
5
6
ALTITUDE EN MILLIERS DE MÈTRES (PIEDS)
Composants
Équivalent
en m (pi)
4,6 (15)
2,1 (7)
0,3 (1)
7 (23)
7
8
9
10
15
