INSTALLATION

Installation d'un module EBM

22
EATON Guide de l'utilisateur de l'onduleur Powerware
3. Réinstallez le panneau avant de l'onduleur et serrez ses deux vis (voir la
Figure 25).

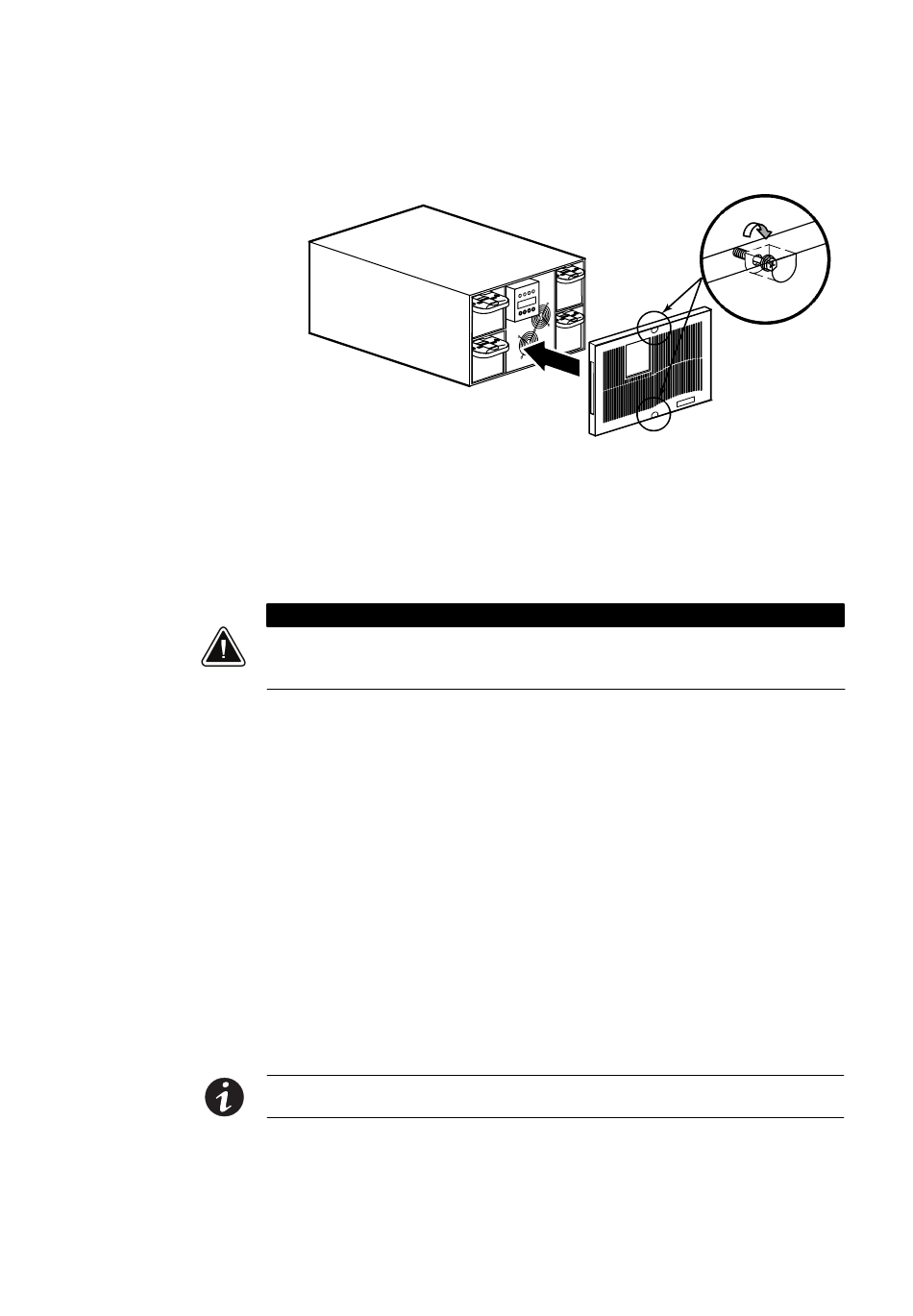

Figure 25. Réinstallation du panneau avant de l'onduleur
4. Si vous installez un module EBM en option, passez à la section suivante
« Installation d'un module EBM ». Sinon, passez à la section « Installation de
l'onduleur » à la page 24.
La connexion d'un module EBM à l'onduleur peut produire quelques étincelles. Cela est normal et ne
présente aucun danger pour le personnel. Insérez fermement, d'un geste sec, le câble EBM dans le
connecteur de batterie de l'onduleur.
Pour installer le ou les modules EBM en option :
1. Assurez-vous que tous les disjoncteurs de batteries sont en position OFF (O)
(voir la Figure 26).
2. Retirez le clip de rétention de câble du connecteur de batterie de l'onduleur.
Conservez le clip et deux vis.
3. Retirez le clip de rétention de câble de tous les connecteurs de batterie des
modules EBM excepté sur le module EBM installé dans la position la plus
basse dans la baie. Conservez les clips et les vis.
4. Branchez le ou les câbles du ou des modules EBM dans le ou les connecteurs
de batterie, comme illustré à la Figure 26. Il est possible de connecter jusqu'à
quatre modules EBM à l'onduleur.
5. Tournez chaque clip de rétention de câble de 90 degrés et réinstallez chaque
clip pour maintenir fermement en place le câble du module EBM.
6. Passez à la section suivante « Installation de l'onduleur ».
REMARQUE Une fois l'onduleur installé, configurez-le sur le nombre correct de modules EBM pour
garantir une durée de vie maximum des batteries (voir page 45).
®
9140 (7,5–10 kVA)
A T T E N T I O N !
S
164201658 Rev 1
