5. Fixez le rail à l'arrière de la baie à l'aide de quatre vis de mécanique M5 et
d'une plaque d'adaptation (voir la Figure 17).
Serrez toutes les vis à l'avant et à l'arrière du rail.
Bas de la baie
ou haut de
l'autre unité

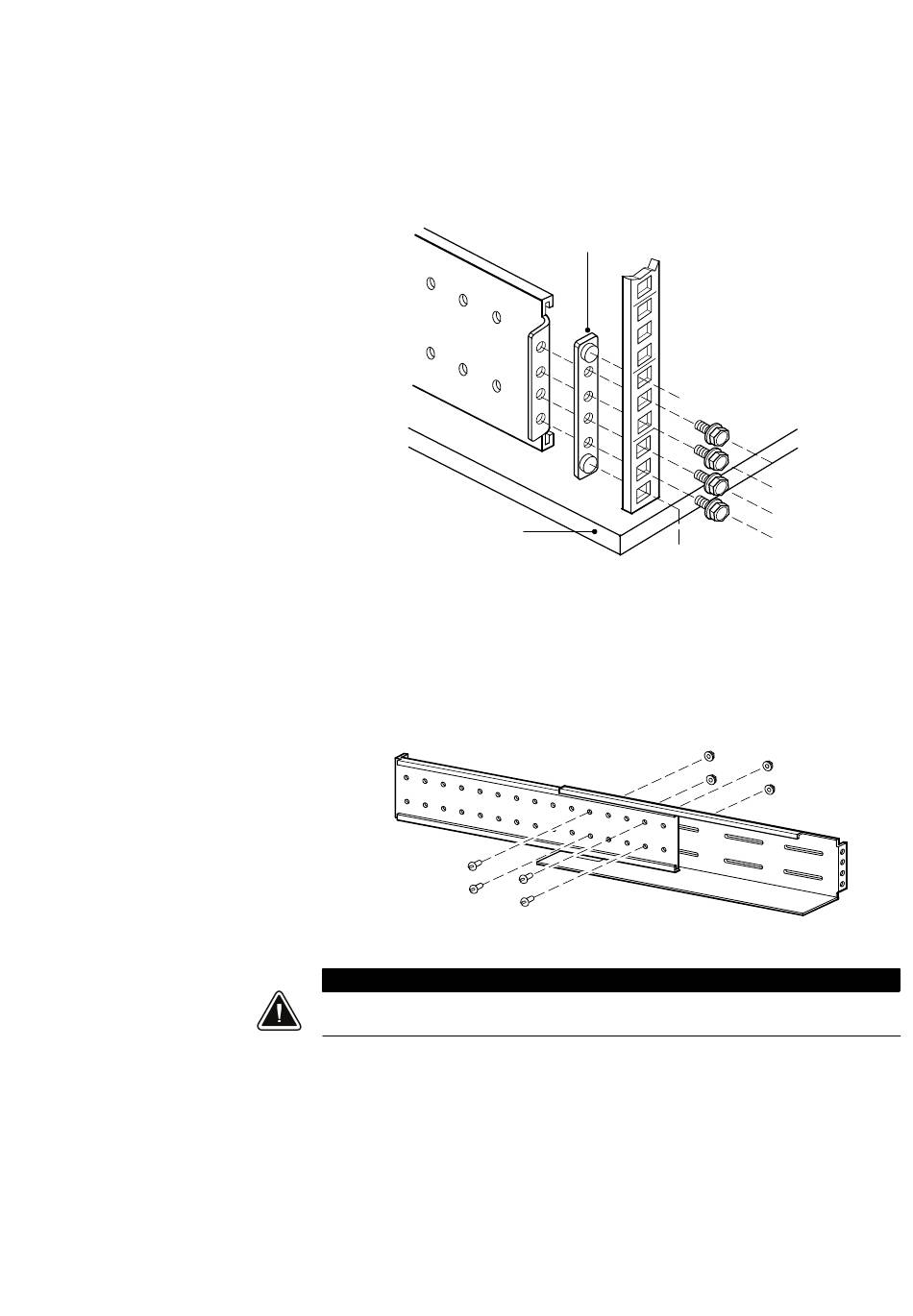

Figure 17. Fixation du rail arrière (rail droit représenté)
6. Répétez les étapes 3 à 5 pour l'autre rail.
7. Pour bien serrer le rail, placez quatre vis de mécanique M4 et quatre écrous de
blocage M4 au milieu du rail. Serrez à l'aide d'un tournevis à douille de 7 mm
(9/32"). Voir la Figure 18.
Répétez cette étape pour l'autre rail.
Vis M4
Figure 18. Serrage des rails (rail droit représenté)
L'onduleur est lourd (voir page 59). Deux personnes au minimum sont requises pour retirer l'onduleur de
son carton.
8. Posez l'onduleur sur une surface plane et stable, en plaçant l'avant de
l'onduleur face à vous.
9. Retirez le panneau avant de l'onduleur et le module électronique et laissez-les
de côté (voir la Figure 19) :
Pour retirer le panneau avant de l'onduleur, retirez ses deux vis. Attrapez le
panneau des deux côtés et tirez-le fermement vers l'avant.
Pour retirer le module électronique, tournez son verrou en position déverrouillée.
Attrapez la poignée en bas du module et tirez lentement le module hors de
l'unité. Tenez le module à deux mains.
EATON Guide de l'utilisateur de l'onduleur Powerware
Plaque d'adaptation
Position 6
Position 1
A T T E N T I O N !
® S
9140 (7,5–10 kVA) 164201658 Rev 1
INSTALLATION
Position 5
Position 4
Position 3
Position 2
Écrous de blocage M4
17
