8. Posez le module EBM sur une surface plane et stable, en plaçant l'avant du
module EBM face à vous.
9. Si les supports de fixation avant et arrière sont déjà installés, passez à
l'étape 15. Si les supports ne sont pas encore installés, passez à l'étape 10.
10. Alignez les deux supports de fixation avant avec les trous pour vis sur les côtés
du module EBM et fixez les à l'aide de huit vis à tête plate M4 fournies (voir la
Figure 7).
11. Alignez les deux supports de fixation arrière avec les deux trous pour vis les
plus bas sur les côtés du module EBM et fixez-les à l'aide de quatre vis à tête
plate M4 fournies.

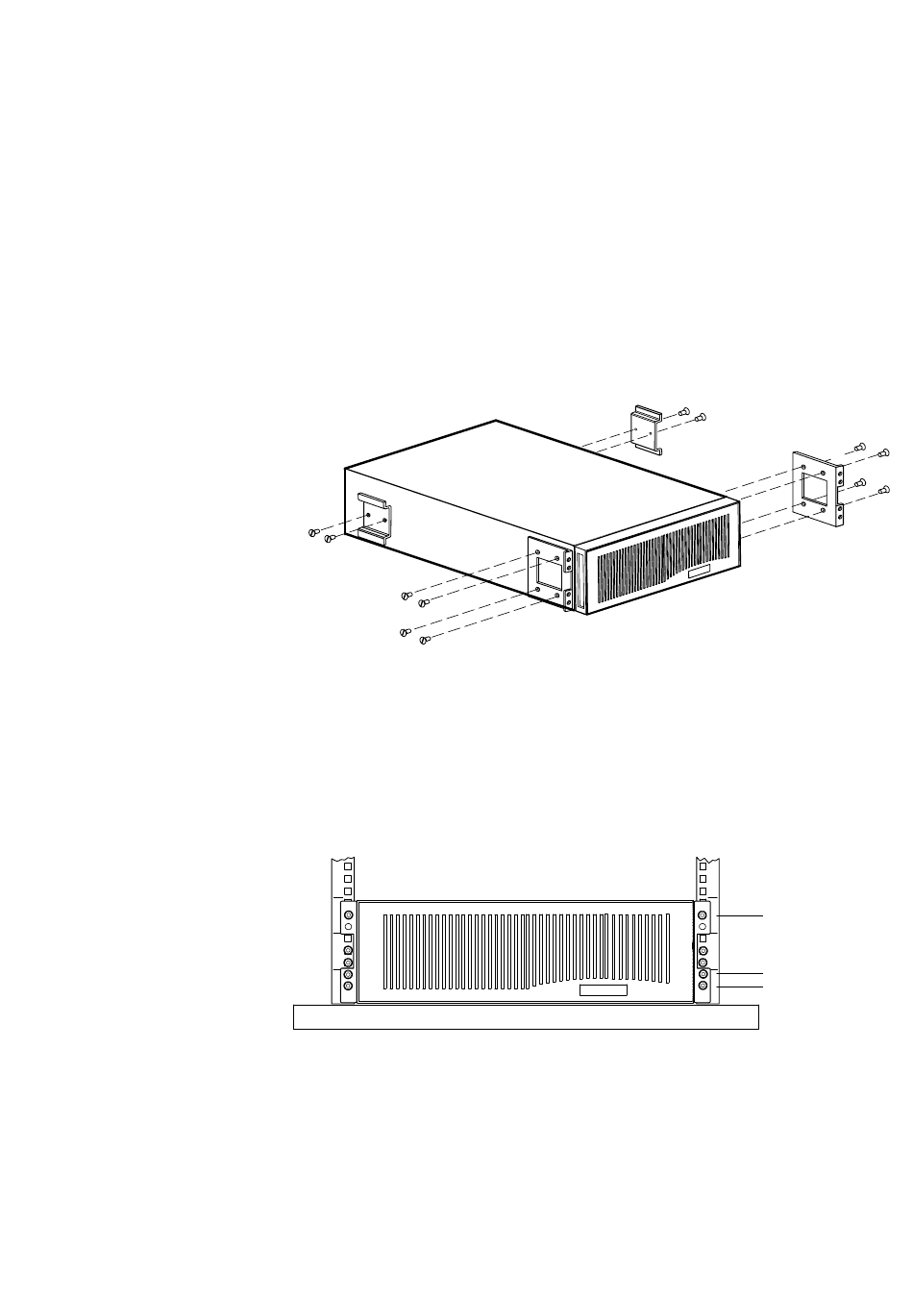

Figure 7. Installation des supports de fixation avant et arrière du module EBM
12. Installez deux écrous à cage ou de clips comme illustré à la Figure 8. Si la baie
présente des trous carrés, utilisez deux écrous à cage. Si la baie présente des
trous ronds, utilisez deux écrous de clips.
13. Faites glisser le module EBM dans la baie. Vérifiez que les supports de fixation
arrière entrent à l'intérieur des rails et glissent facilement.
14. Fixez l'avant de l'unité à la baie comme illustré à la Figure 8.
Figure 8. Fixation de l'avant du module EBM
EATON Guide de l'utilisateur de l'onduleur Powerware
Supports de fixation
arrière (2)
® S
9140 (7,5–10 kVA)
INSTALLATION
Supports de fixation
avant (2)
Position 8 (vis et écrou à
cage/de clip M6)
Position 3 (vis M5)
Position 2 (vis M5)
