ANALYSEUR DE SPECTRE
2
1
8
9

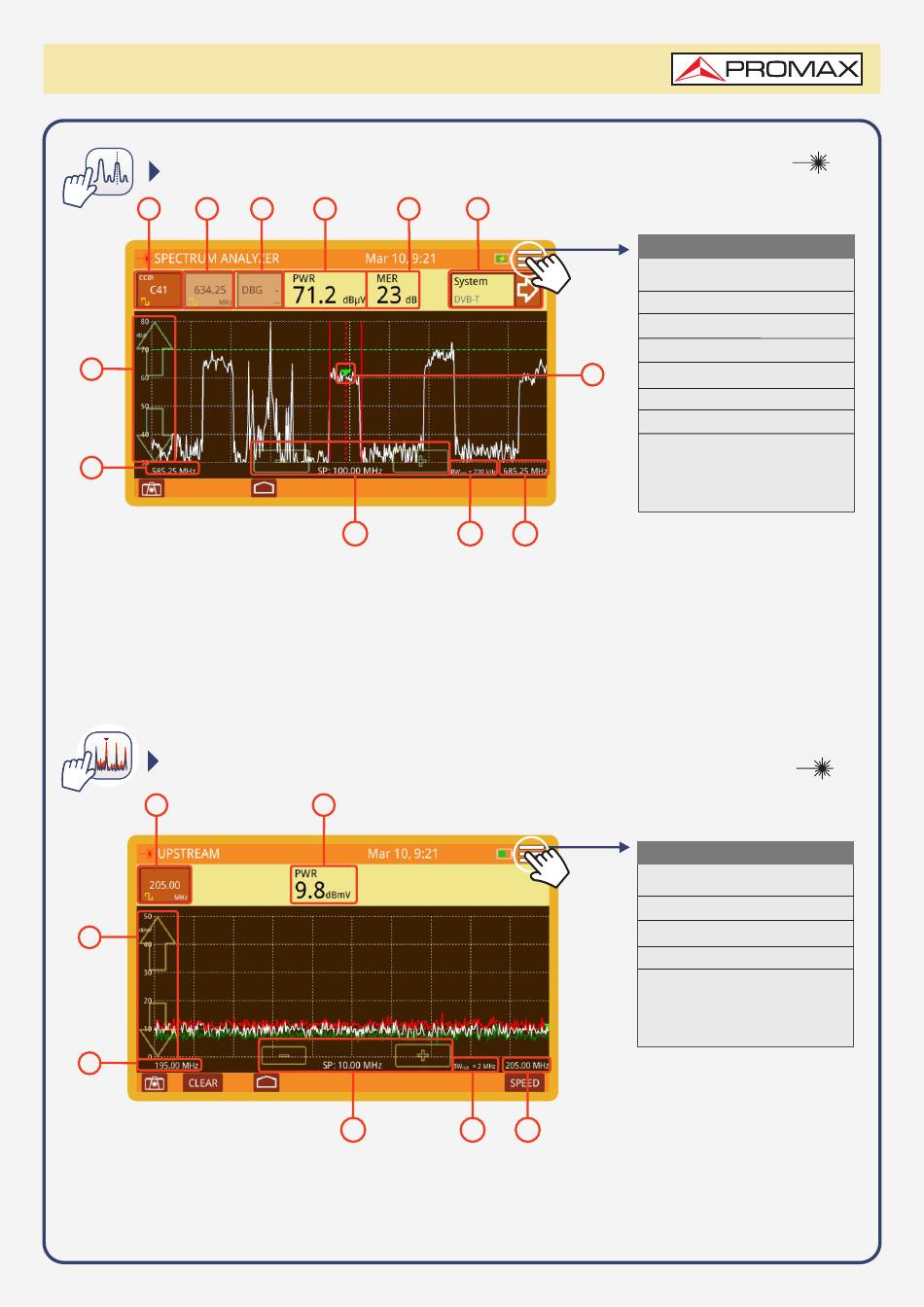

1 Selected channel. When pressing on, it deploys a list of available channels.
2 Frequency selected. When pressing on, it pops up a virtual numeric keypad
to edit frequency.
3 DOCSIS Bonding Group selected and carrier.
4 Power for channel bandwidth or frequency.
5 Measurement of the MER value for each one of the carriers.
6 Signal type. Access to measurements and constellation.
UPSTREAM
1
3
4
1
Fréquence sélectionnée. Lorsque vous appuyez dessus, un clavier
numérique virtuel apparaît pour modifier la fréquence.
2 Niveau de puissance pour la fréquence sélectionnée.
3 Flèches pour augmenter / diminuer la portée.
Durée actuelle.
mini
GUIDE DE RÉFÉRENCE RAPIDE
3
4
5
10
2
5
6
7
12
11
7
Marqueur pour le canal / fréquence sélectionné.
8 Flèches pour changer le niveau de référence.
9 Gamme de fréquences inférieure de span.
10 Marqueurs pour augmenter / diminuer la portée
Portée actuelle.
11 Résolution de bande passante.
12 Gamme de fréquence supérieure de span.
7
6
4 Fréquence inférieure.
5 Flèches pour augmenter / diminuer la portée.
Durée actuelle.
6 Résolution de bande passante.
7 Fréquence supérieure de portée.
MENU DES RÉGLAGES
Modifier le plan de chaîne
Unités
Ligne de référence
Trace
CTB/CSO
Filtre
Fréquence
Réglage
SETTINGS MENU
Unités
Reference line
Frequency step
Trace
Filter
