RANGER

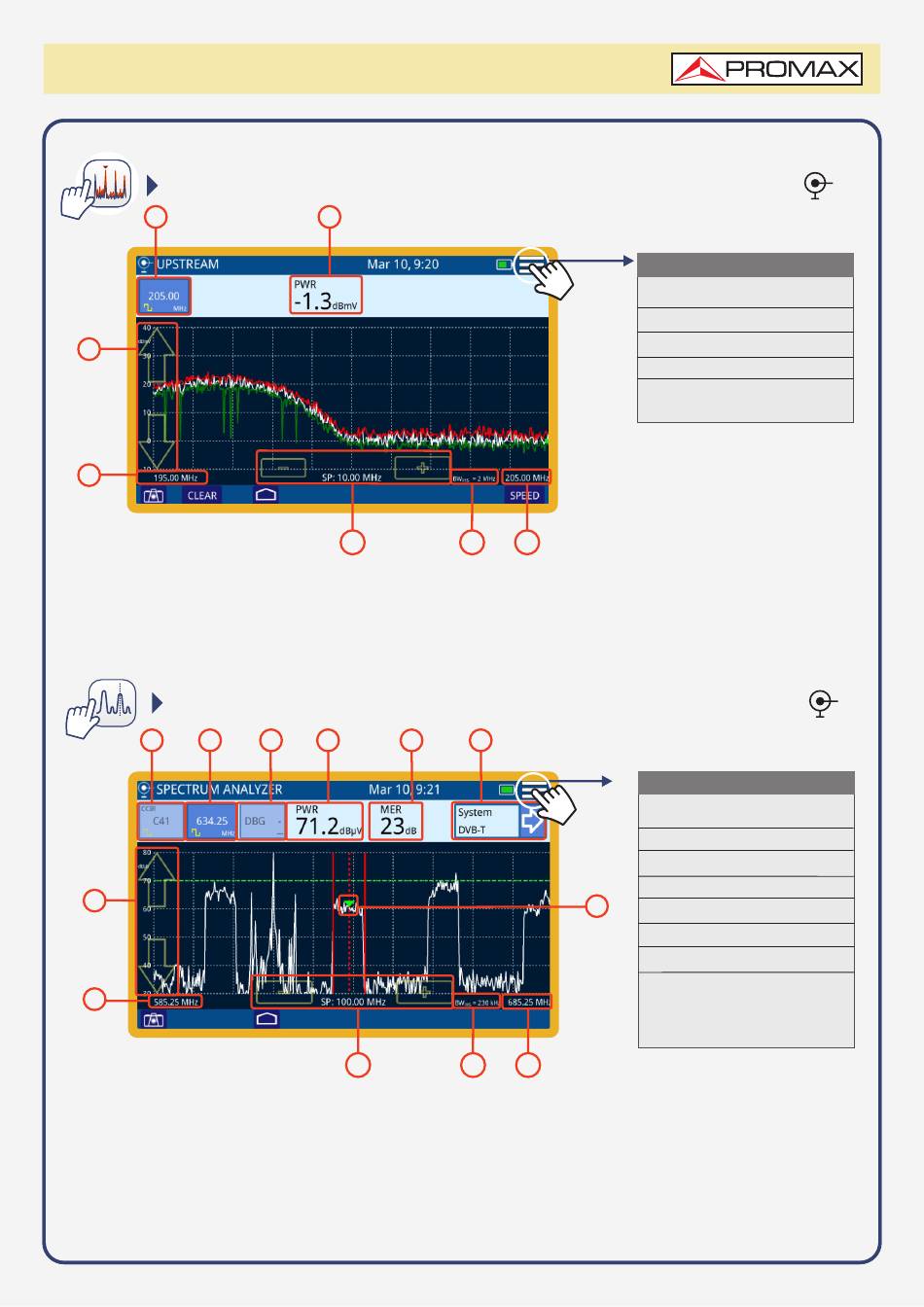

UPSTREAM
1
3
4
1
Fréquence sélectionnée. Lorsque vous appuyez dessus, un clavier
numérique virtuel apparaît pour modifier la fréquence.
2 Niveau de puissance pour la fréquence sélectionnée.
3 Flèches pour augmenter / diminuer la portée.
Durée actuelle.
ANALYSEUR DE SPECTRE
1
2
8
9
1
Canal sélectionné. En appuyant dessus, il déploie une liste des canaux
disponibles.
2 Fréquence sélectionnée. Lorsque vous appuyez dessus, un clavier
numérique virtuel apparaît pour modifier la fréquence.
3 Groupe de liaison DOCSIS sélectionné et porteuse.
4 Puissance pour la bande passante ou la fréquence du canal.
5 Mesure de la valeur MER pour chacun des porteurs.
6 Type de signal. Accès aux mesures et à la constellation.
mini
GUIDE DE RÉFÉRENCE RAPIDE
2
5
5
3
4
10
7
6
4 Fréquence inférieure.
5 Flèches pour augmenter / diminuer la portée.
Durée actuelle.
6 Résolution de bande passante.
7 Fréquence supérieure de portée.
6
7
11
12
7
Marqueur pour le canal / fréquence sélectionné.
8 Flèches pour changer le niveau de référence.
9 Gamme de fréquences inférieure de span.
10 Marqueurs pour augmenter / diminuer la portée
Portée actuelle.
11 Résolution de bande passante.
12 Gamme de fréquence supérieure de span.
MENU DES RÉGLAGES
Unités
Ligne de référence
Pas de fréquence
Trace
Filtre
MENU DES RÉGLAGES
Modifier le plan de chaîne
Unités
Ligne de référence
Trace
CTB/CSO
Filtre
Fréquence
Réglage
7
