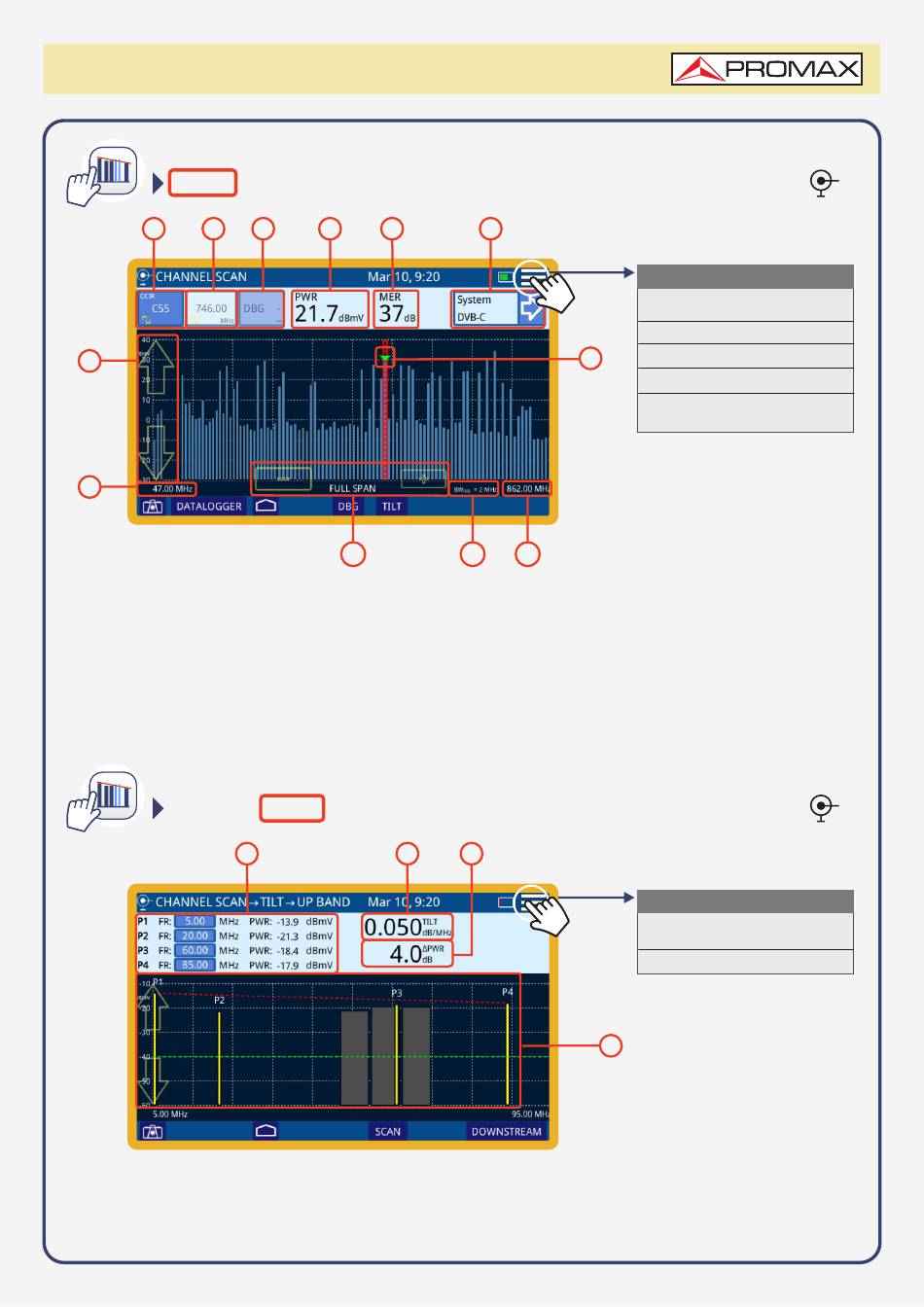

RANGER
SCAN / TILT
2
1
8
9
1 Canal sélectionné. En appuyant dessus, il déploie une list e des canaux disponibles.
2 Fréquence sélectionnée. Lorsque vous appuyez dessus, un clavier numérique
virtuel apparaît pour modifier la fréquence.
3 Groupe de liaison DOCSIS sélectionné et porteuse.
4 Selon le type de signal:
Signal numérique: puissance pour la bande passante ou la fréquence du canal.
Signal analogique: niveau du canal ou de la fréquence sélectionné.
5 Mesure de la valeur MER pour chacun des porteurs.
SCAN / TILT
1 P1 / P4: Mettre fin aux signaux pilotes. Il montre la fréquence et la puissance des signaux
pilotes. P2 / P3: intermédiaire signaux pilotes. Il montre la fréquence et la puissance des
signaux pilotes. Appuyez sur la fréquence pour changer sa valeur.
2 TILT: taux d'inclinaison en dB par MHz.
6
mini
GUIDE DE RÉFÉRENCE RAPIDE
3
4
5
10
2
1
6
7
11
12
6 Type de signal. Accès aux mesures et à la
constellation. Chaîne sélectionnée.
En appuyant dessus, il déploie une liste des canaux
disponibles.
7 Marqueur pour le canal / fréquence sélectionné.
8 Flèches pour changer le niveau de référence.
9 Fréquence inférieure.
10 Flèches pour augmenter / diminuer la portée.
Durée actuelle.
11 Résolution de bande passante.
12 Fréquence supérieure de portée.
3
4
3 Différence de puissance entre P1 et P4.
4 Bar graph montrant le niveau de signal
our chaque signal pilote et TILT.
MENU DES RÉGLAGES
Modifier le plan de chaîne
Unités
Ligne de référence
Au seuil
CTB /CSO
MENU DES RÉGLAGES
Unités
