COMPTEUR DE PUISSANCE OPTIQUE
2
4

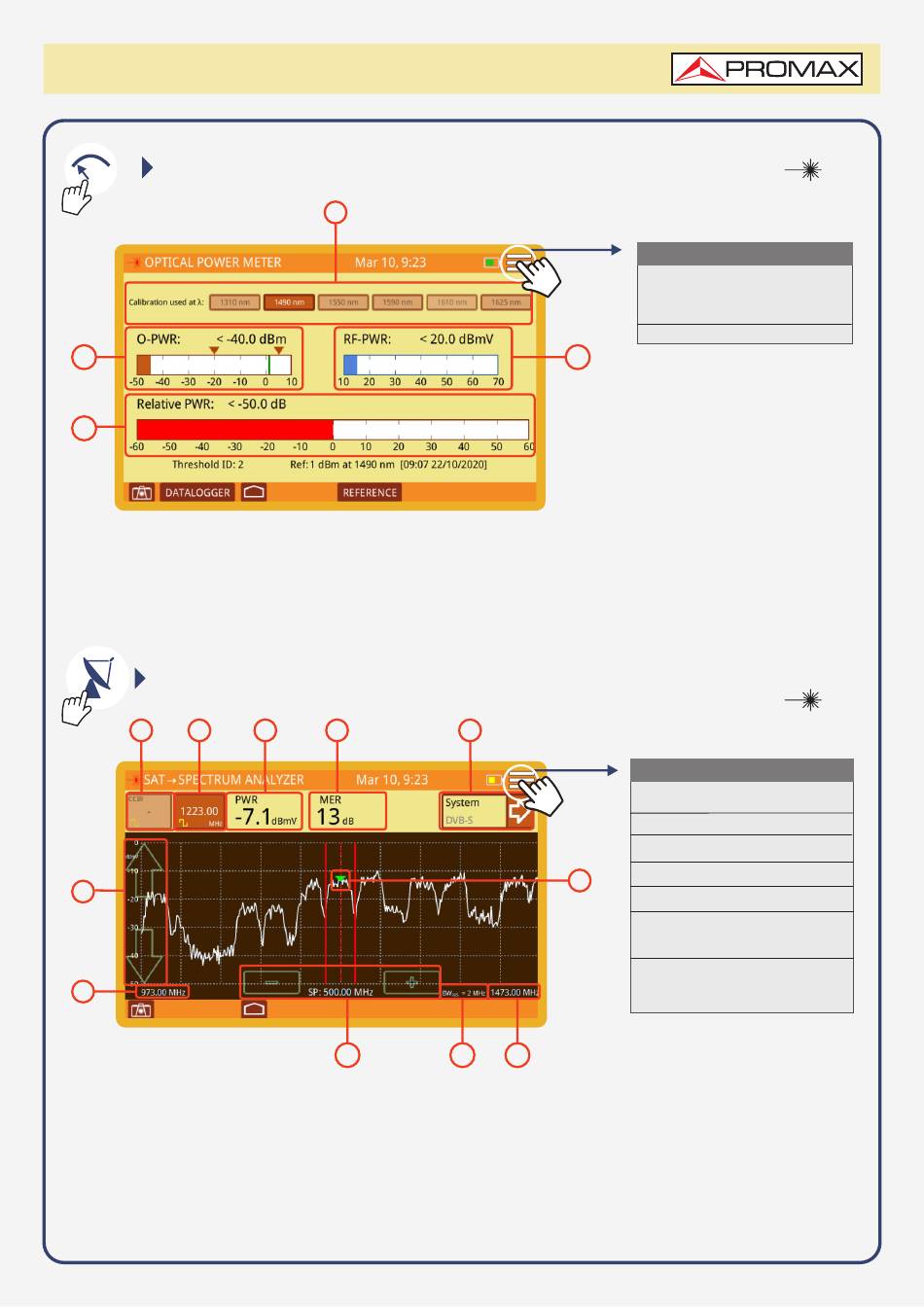

1 Étalonnage utilisé: sélectionnez la longueur d'onde pour la mesure
de puissance.
2 O-PWR: Barre graphique et valeur de la puissance optique avec un
seuil haut et bas. Les valeurs de seuil peuvent être sélectionnées
dans le menu des paramètres.
ANALYSEUR DE SPECTRE SAT
2
1
7
8
1 Canal sélectionné. En appuyant dessus, il déploie une liste des canaux
disponibles.
2 Fréquence sélectionnée. Lorsque vous appuyez dessus, un clavier
numérique virtuel apparaît pour modifier la fréquence.
3 Puissance pour la bande passante ou la fréquence du canal.
4 Mesure de la valeur MER pour chacun des porteurs.
5 Type de signal. Accès aux mesures et à la constellation.
mini
GUIDE DE RÉFÉRENCE RAPIDE
1
3
4
9
3
3 RF-PWR: Barre graphique et valeur de la puissance RF.
4 Puissance relative: la barre graphique et la valeur du signal
de puissance perdent.Il est égal à:
Puissance relative = Valeur de référence - Atténuation.
5
6
11
10
6 Marqueur pour le canal / fréquence sélectionné.
7 Flèches pour changer le niveau de référence.
8 Gamme de fréquences inférieure de span.
9 Marqueurs pour augmenter / diminuer la portée.
Portée actuelle.
10 Résolution de bande passante.
11 Gamme de fréquence supérieure de span.
MENU DES RÉGLAGES
Définir le seuil
optique
MENU DES RÉGLAGES
Modifier le plan de chaîne
Unités
Ligne de référence
Trace
Pas de fréquence
Accord de
fréquence
LNB
