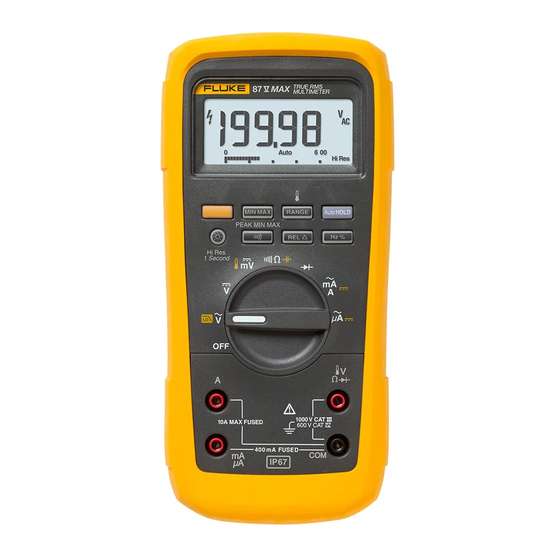

- Page 1 87V MAX Digital Multimeter Mode d'emploi October 2019 (French) © 2019 Fluke Corporation. All rights reserved. Specifications are subject to change without notice. All product names are trademarks of their respective companies. 1.800.561.8187 information@itm.com www. .com...
- Page 2 Garantie limitée à vie Chaque multimètre numérique des séries Fluke 20, 70, 80, 170 est garanti sans vice de matériaux et de fabrication pendant toute sa durée de vie. Si chacun des appareils est utilisé selon les conditions de fonctionnement spécifiées, la “durée de vie” se limite à sept ans après l’arrêt de la fabrication de ces appareils par Fluke.
-
Page 3: Table Des Matières
Table des matières Titre Page Introduction ........................1 Comment contacter Fluke ....................1 Consignes de sécurité ....................1 Fonctions ........................2 Mise en veille automatique ..................9 Fonction d’alarme en entrée Input Alert™ ..............9 Options de démarrage ....................9 Prise de mesures ...................... - Page 4 87V MAX Mode d'emploi Comment utiliser la conductance pour des contrôles de fuites ou mesures de hautes résistances ....................18 Mesures de capacité ....................19 Contrôles de diode ....................20 Mesures de courant ca ou cc ..................22 Mesures de fréquence ....................25 Mesures de rapport cyclique ..................
- Page 5 Table des matières (suite) Capacité ........................44 Diode ......................... 44 Fréquence ......................... 45 Niveaux de déclenchement et de sensibilité du compteur-fréquencemètre ....45 Rapport cyclique (Vcc et mVcc)................. 46 Caractéristiques d´entrée ..................46 Enregistrement MIN MAX ..................47 1.800.561.8187 information@itm.com www.
-
Page 6: Fonctions
87V MAX Mode d'emploi Fonctions Les tableaux 1 à 4 donnent une description rapide des fonctions du multimètre. Tableau 1. Entrées gaq112.emf Borne Description Entrée pour les mesures de courant de 0 à 10,00 A (10 - 20 A de surcharge pendant 30 secondes maximum), fréquence de courant et rapport cyclique. - Page 7 Digital Multimeter Fonctions Tableau 2. Positions du commutateur rotatif Position du sélecteur Fonction Toutes positions A la mise sous tension, le numéro du modèle du multimètre apparaît brièvement sur l’afficheur. Mesure de tension ca (jaune) Appuyer sur pour le filtre passe-bas () ...
- Page 8 87V MAX Mode d'emploi Tableau 3. Boutons-poussoirs Position du Touche Fonction sélecteur Sélectionne la capacité Sélectionne la température Sélectionne la fonction de filtre passe-bas c.a. (jaune) Bascule entre le courant c.c. et c.a. Bascule entre le courant c.c. et c.a.
- Page 9 Digital Multimeter Fonctions Tableau 3. Boutons poussoirs (suite) Position du Touche Fonction sélecteur Continuité Active ou désactive le signal sonore de continuité Bascule entre le pic de temps de réponse (250 μs) et la normale (100 ms). Enregistrement MIN MAX Hz, du rapport Permet au multimètre de se déclencher sur une pente positive ou négative.
- Page 10 87V MAX Mode d'emploi Tableau 3. Boutons poussoirs (suite) Position du Touche Fonction sélecteur Toute position du Mémorise la valeur présente pour qu’elle serve de référence lors des relevés suivants. sélecteur L’affichage est mis à zéro, et la valeur stockée est soustraite de tous les relevés (mode suivants.
- Page 11 Digital Multimeter Fonctions Numéro Fonction Indication En mode relatif, ce signe indique que l’entrée actuelle est inférieure à la valeur de référence stockée. Haute tension en entrée. Apparaît si la tension d´entrée est supérieure ou égale à 30 V (c.a. ou c.c.), Apparaît ...
- Page 12 87V MAX Mode d'emploi Tableau 4. Fonctions d’affichage (suite) Numéro Fonction Indication Numéro Fonction Indication °C, °F Degrés Celsius, degrés Fahrenheit Attention : Piles faibles.XW Pour éviter les erreurs de 610 000 mV Affiche la gamme sélectionnée lecture, susceptibles Mode haute résolution (Hi Res).
-
Page 13: Mise En Veille Automatique
Digital Multimeter Fonctions Mise en veille automatique Tableau 4. Fonctions d’affichage (suite) Le multimètre se met automatiquement hors tension si le sélecteur rotatif ou un bouton quelconque n´est pas Numéro Fonction Indication activé pendant 30 minutes. Si l´enregistrement MIN MAX est activé, le multimètre ne s´éteint pas. - Page 14 87V MAX Mode d'emploi Tableau 5. Options de démarrage Touche Option de démarrage Désactive la fonction de mise en veille automatique (le multimètre s’éteint normalement après 30 minutes). (jaune) Le multimètre indique « » jusqu´au relâchement de ...
-
Page 15: Prise De Mesures
Digital Multimeter Prise de mesures Prise de mesures Les sections suivantes expliquent comment effectuer les mesures à l’aide du multimètre. Boîtier de commande Mesure de tensions ca et cc Le multimètre indique des valeurs efficaces vraies précises pour des signaux déformés et autres (sans décalage c.c.), notamment pour les signaux carrés, les signaux triangulaires et les signaux en escalier. -
Page 16: Comportement Du Zéro D´entrée Du Multimètre Trms
87V MAX Mode d'emploi Lors d´une mesure de tension, le multimètre se comporte Les niveaux d’entrées non spécifiés sont : comme impédance de 10 MΩ (10 000 000 Ω) en parallèle • Tension ca : moins de 3 % de 600 mv ca, ou du circuit. -
Page 17: Mesures De Température
Digital Multimeter Prise de mesures XW Avertissement les degrés Fahrenheit (°F) en appuyant sur la touche . Pour éviter tout risque de chocs électriques ou de blessures, ne pas utiliser le filtre W Attention passe-bas pour vérifier la présence de Pour éviter d´endommager le multimètre ou tensions dangereuses. -
Page 18: Contrôles De Continuité
87V MAX Mode d'emploi Contrôles de continuité contrôles de continuité rapidement, sans consulter l’affichage. XW Avertissement Pour contrôler la continuité, montez le multimètre Pour éviter tout risque de choc électrique, conformément à la Figure 4. d'incendie ou de lésion corporelle, débranchez l'alimentation et déchargez tous... - Page 19 Digital Multimeter Prise de mesures Pour les tests internes au circuit, mettre le circuit hors tension. gar103.emf Figure 4. Contrôles de continuité 1.800.561.8187 information@itm.com www. .com...
-
Page 20: Mesures De Résistance
87V MAX Mode d'emploi Mesures de résistance Tenez compte des conseils suivants pour mesurer la résistance : XW Avertissement • La valeur mesurée dans le circuit varie souvent par Pour éviter tout risque de choc électrique, rapport à la valeur nominale de la résistance. - Page 21 Digital Multimeter Prise de mesures Isolement d’un potentiomètre Mesures de résistance interne au circuit Alimentation du circuit Déconnecter Isolement d’une résistance Déconnecter gar106.emf Figure 5. Mesures de résistance 1.800.561.8187 information@itm.com www. .com...
-
Page 22: Comment Utiliser La Conductance Pour Des Contrôles De Fuites Ou Mesures De Hautes Résistances
87V MAX Mode d'emploi Comment utiliser la conductance pour des Pour mesurer la conductance, montez le multimètre conformément à la Figure 5 pour mesurer la résistance, contrôles de fuites ou mesures de hautes et appuyez sur jusqu’à l’apparition de nS sur résistances... -
Page 23: Mesures De Capacité
Digital Multimeter Prise de mesures Mesures de capacité XW Avertissement Pour éviter tout risque de choc électrique, Sélectionner la d'incendie ou de lésion corporelle, capacité débranchez l'alimentation et déchargez tous les condensateurs à haute tension avant de mesurer la résistance, la continuité, la capacité... -
Page 24: Contrôles De Diode
87V MAX Mode d'emploi Contrôles de diode Pour tester une diode en dehors du circuit, montez le multimètre conformément à la Figure 7. Pour polariser XW Avertissement dans un sens direct les résultats sur n’importe quel Pour éviter tout risque de choc électrique, composant à... - Page 25 Digital Multimeter Prise de mesures Polarisation inverse Polarisation directe Typique Relevé Bip unique Court-circuit Coupure Mauvaise diode Mauvaise diode gar109.emf Figure 7. Contrôles de diode 1.800.561.8187 information@itm.com www. .com...
-
Page 26: Mesures De Courant Ca Ou Cc
87V MAX Mode d'emploi Mesures de courant ca ou cc Les plages de courant du multimètre sont 600,0 μA, 6 000 μA, 60,00 mA, 400,0 mA, 6,000 A et 10,00 A. XW Avertissement Pour mesurer un courant, consultez la Figure 8 et Afin d´éviter tout risque d´électrocution,... - Page 27 Digital Multimeter Prise de mesures Alimentation du circuit : Courant total vers le circuit Désactivée pour brancher le multimètre. Activée pour une mesure. Désactivée pour débrancher le multimètre. Courant traversant un composant gar107.emf Figure 8. Mesures de courant 1.800.561.8187 information@itm.com www.
- Page 28 87V MAX Mode d'emploi Si vous utilisez la borne A, réglez le sélecteur rotatif Tenez compte des conseils suivants pour mesurer le sur mA/A. Si vous utilisez la borne mA/μA, réglez le courant : sélecteur rotatif sur pour les courants inférieurs •...
-
Page 29: Mesures De Fréquence
Digital Multimeter Prise de mesures Mesures de fréquence Tenez compte des conseils suivants pour mesurer la fréquence : Le multimètre mesure la fréquence d’un signal de courant ou de tension en comptant le nombre de fois que le signal • Si la mesure relevée est 0 Hz ou instable, le signal dépasse un seuil limite à... - Page 30 87V MAX Mode d'emploi Tableau 6. Fonctions et niveaux de déclenchement pour les mesures de fréquence Niveau de Fonction Gamme déclenchemen Application typique t approximatif ±5 % de 6 V, 60 V, La plupart des signaux. 600 V, 1000 V l´échelle...
-
Page 31: Mesures De Rapport Cyclique
Digital Multimeter Prise de mesures Mesures de rapport cyclique compteur-fréquencemètre du multimètre en appuyant sur . Le rapport cyclique (ou facteur d´utilisation) indique le pourcentage du temps où un signal est au-dessus ou en Pour les signaux logiques 5 V, utilisez la gamme 6 V c.c. dessous d´un niveau de déclenchement pendant un cycle Pour les signaux de commutation de 12 V automobile, (Figure 9). -
Page 32: Détermination De La Largeur D´impulsion
87V MAX Mode d'emploi Détermination de la largeur d´impulsion Affichage graphique Pour une forme d’onde périodique (dont le tracé se L´affichage graphique analogique se comporte comme répète à des intervalles de temps égaux), on peut l´aiguille d´un multimètre analogique, mais sans le déterminer l’intervalle pendant lequel un signal est haut... -
Page 33: Mode Zoom (Option De Démarrage Seulement)
Digital Multimeter Mode HiRes Mode Zoom (Option de démarrage seulement) zéro. Pour le réglage de crête positive ou négative, la longueur de l´affichage graphique augmente vers la droite Pour utiliser l'affichage graphique en zoom relatif ou la gauche du zéro. Si le symbole de dépassement de gamme apparaît (... -
Page 34: Mode D'enregistrement Min Max
87V MAX Mode d'emploi Mode d’enregistrement MIN MAX La valeur moyenne vraie affichée est la moyenne arithmétique de toutes les valeurs relevées depuis le Le mode MIN MAX enregistre les valeurs d’entrées début de l´enregistrement (les surcharges sont rejetées). minimum et maximum. Quand l’entrée passe en dessous Les valeurs moyennes servent notamment à... - Page 35 Digital Multimeter Fonction de lissage (Option de démarrage seulement) Tableau 7. Fonctions MIN MAX Touche Fonction MIN MAX Passe au mode d’enregistrement MIN MAX. Le multimètre est verrouillé dans la gamme qui était affichée avant le passage en mode MIN MAX. (Sélectionner la fonction de ...
-
Page 36: Mode Autohold
87V MAX Mode d'emploi Mode AutoHOLD Mode relatif La sélection du mode relatif ( ) oblige le multimètre XW Avertissement à remettre à zéro l’affichage et à mémoriser la valeur Pour éviter tout risque d'électrocution, de présente pour qu’elle serve de référence aux mesures brûlure ou de lésion corporelle :... -
Page 37: Entretien
Digital Multimeter Entretien Entretien contour de la borne. Séchez chaque borne à l’air comprimé pour chasser l’eau et le détergent des XW Avertissement bornes. Pour éviter tout risque d´électrocution, Contrôle des fusibles d´incendie ou de lésion corporelle : La Figure 10 représente le multimètre dans la fonction Retirer les signaux d´entrée avant de •... -
Page 38: Remplacement Des Piles
87V MAX Mode d'emploi Remplacement des piles Remplacez les piles par trois piles AA (NEDA Fusible 0.44 A correct : 0.995 kΩ - 15A ou CEI LR6). 1.005 kΩ XW Avertissement Remplacer le fusible : OL Pour éviter tout risque d´électrocution, d´incendie ou de lésion corporelle :... -
Page 39: Remplacement Des Fusibles
Enlevez le fusible en faisant levier avec précuation Pour commander des détachées et accessoires, d'un côté, puis en faisant glisser le fusible en dehors consultez la section Comment contacter Fluke. de son support (). Respectez les indications du Tableau 8 en n´installant QUE des fusibles d´intensité, de tension... - Page 40 87V MAX Mode d'emploi gaq10.emf Figure 11. Remplacement d’une pile ou d’un fusible 1.800.561.8187 information@itm.com www. .com...
- Page 41 Digital Multimeter Entretien et pièces Tableau 8. Pièces de rechange Réf. Fluke ou Description Qté numéro du modèle Pile AA 1,5 V 376756 Fusible instantané 0,440 A ; 1 000 V 943121 Fusible instantané 11 A ; 1 000 V 803293 Trappe d'accès aux fusibles...
- Page 42 87V MAX Mode d'emploi Couvercle du Étui compartiment des piles Couvercle du Joint d’étanchéité compartiment des piles Multimètre intégré 80BK-A Pile Sonde de température AA 1.5 V Fusible Bouchon du fusible Aide-mémoire Trappe d'accès Fusible Consignes 11 A, 1000 V, ˜...
-
Page 43: Caractéristiques Générales
Digital Multimeter Caractéristiques générales Caractéristiques générales Tension maximale entre toute borne et terre ..............1 000 V rms Protection par fusible pour entrées mA ou μA ... 0,44 A, 1 000 V, IR 10 kA Protection par fusible pour entrées A ......11 A, 1 000 V, IR 17 kA Affichage Numérique .............. - Page 44 87V MAX Mode d'emploi Classe A : Cet appareil peut être utilisé sur tous les sites non domestiques et ceux qui sont reliés directement à un réseau d´alimentation faible tension qui alimente les sites à usage domestique. Il peut être difficile de garantir la compatibilité...
-
Page 45: Caractéristiques Détaillées
Digital Multimeter Caractéristiques détaillées Caractéristiques détaillées Pour toutes les caractéristiques détaillées : La précision est assurée pendant 2 ans après l´étalonnage, à des températures de fonctionnement de 18 °C à 28 °C et à une humidité relative de 0 % à 95 %. Les caractéristiques de précision sont exprimées sous la forme de ±([% du relevé] + [Nombre de chiffres les moins significatifs]). -
Page 46: Tension Cc, Conductance Et Résistance
87V MAX Mode d'emploi Tension cc, conductance et résistance Fonction Gamme Résolution Précision mV cc ±(0,1 % + 1) 600,0 mV 0,1 mV 6,000 V 0,001 V 60,00 V 0,01 V V cc ±(0,05 % + 1) 600,0 V 0,1 V 1 000 V 600,0 Ω... -
Page 47: Température
Digital Multimeter Caractéristiques détaillées Température Gamme Résolution [1,2] Précision -200 °C à +1 090 °C 0,1 °C ±(1,0 % + 10) -328 °F à +1 994 °F 0,1 °F ±(1,0 % + 18) [1] N’inclut pas l’erreur de la sonde de thermocouple. [2] La caractéristique de précision suppose une température ambiante stable de ±1 °C. -
Page 48: Courant Continu
87V MAX Mode d'emploi Courant continu Fonction Gamme Résolution Tension de charge Précision 600,0 μA 0,1 μA 100 μV/μA ±(0,2 % + 4) μA cc 6,000 μA 1 μA 100 μV/μA ±(0,2 % + 2) ±(0,2 % + 4) 60,00 mA... -
Page 49: Fréquence
Digital Multimeter Caractéristiques détaillées Fréquence Gamme Résolution Précision 199,99 Hz 0,01 Hz 1999,9 Hz 0,1 Hz ±(0,005 % + 1) 19,999 kHz 0,001 kHz 199,99 kHz 0,01 kHz >200 kHz 0,1 kHz Non spécifié [1] De 0,5 Hz à 200 kHz et pour des largeurs d´impulsion >2 μs Niveaux de déclenchement et de sensibilité... -
Page 50: Rapport Cyclique (Vcc Et Mvcc)
87V MAX Mode d'emploi Rapport cyclique (Vcc et mVcc) Gamme Précision Dans la fourchette ±(0,2 % par kHz + 0,1 %) pour les temps de montée <1 μs. De 0,0 % à 99,9 % [1] 0,5 à 200 kHz, largeur d´impulsion >2 μs. La gamme de largeur d´impulsion est déterminée par la fréquence du signal. -
Page 51: Enregistrement Min Max
Digital Multimeter Caractéristiques détaillées Enregistrement MIN MAX Réponse nominale Précision 100 ms à 80 % Précision spécifiée ±12 points pour les variations de durée >200 ms (fonctions cc) 120 ms à 80 % Précision spécifiée ±40 points pour les variations >350 ms et les entrées >25 % de la (fonctions ca) gamme Précision spécifiée ±100 points pour les variations de durée >250 μs...
