11 Appuyez sur la touche de fonction Signal, puis sélectionnez le type et la polarité
Déclenchement CAN
Pour configurer l'oscilloscope de manière à capturer un signal CAN, reportez-vous
à la section
Le mode de déclenchement CAN (Controller Area Network) permet d'obtenir le
déclenchement sur les signaux CAN versions 2.0A et 2.0B.

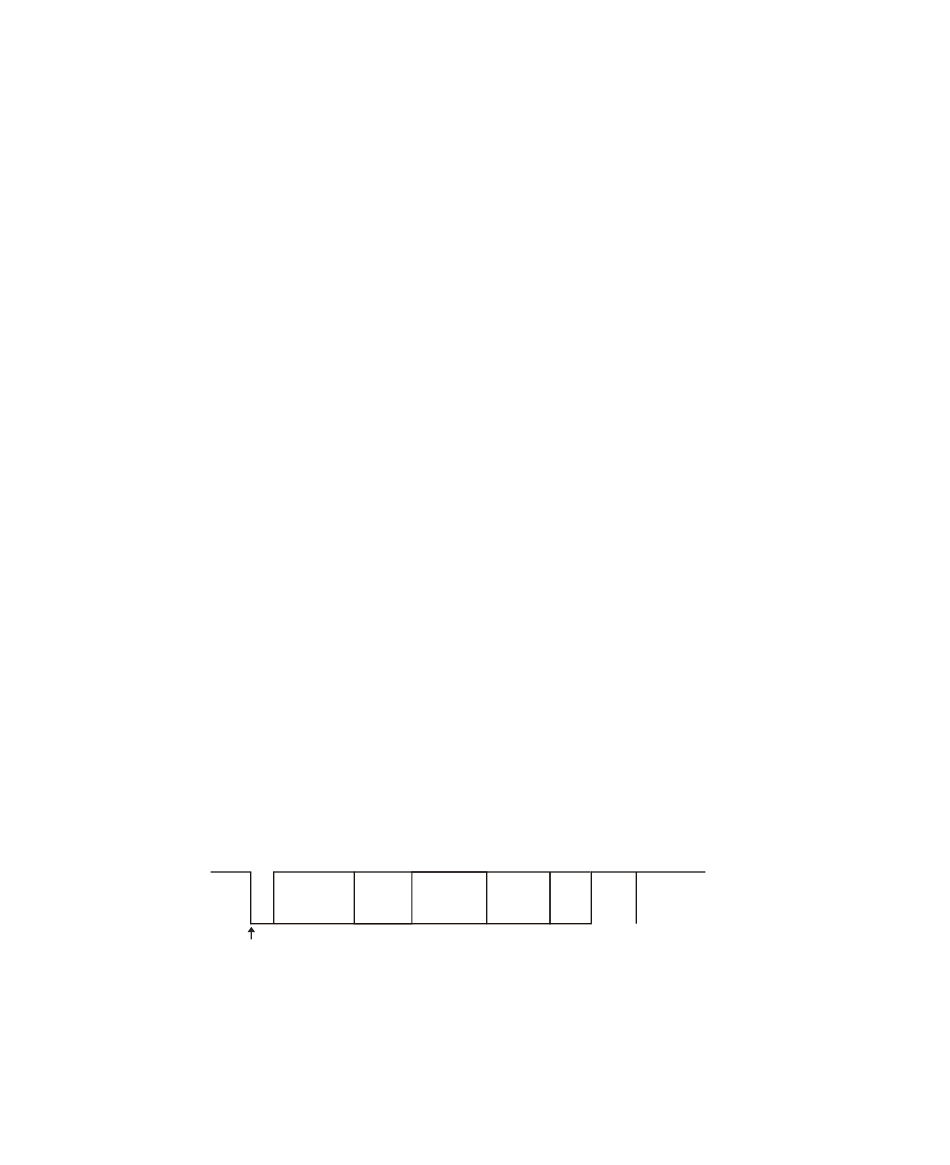

Une trame de message CAN dans le type de signal CAN_B est présentée
ci-dessous :
Après avoir configuré l'oscilloscope de manière à capturer un signal CAN,
procédez comme suit :
1 Appuyez sur [Trigger] Déclench.
Oscilloscopes Keysight InfiniiVision série 1200 X et EDUX1052A/G Guide d'utilisation
du signal CAN. Cette opération règle automatiquement le libellé correspondant
à la voie source.
• CAN_H : bus différentiel CAN_H proprement dit.
• Différentiel (H-B) : signaux de bus différentiels CAN connectés à une voie
source analogique à l'aide d'une sonde différentielle. Connectez le fil positif
de la sonde au signal CAN dominant haut (CAN_H) et le fil négatif au signal
CAN dominant bas (CAN_B).
Signaux bas dominants :
• Rx : signal de réception émis par le transceiver du bus CAN.
• Tx : signal d'émission en provenance du transceiver du bus CAN.
• CAN_B : signal de bus différentiel CAN_B proprement dit.
• Différentiel (B-H) : signaux de bus différentiels CAN connectés à une voie
source analogique à l'aide d'une sonde différentielle. Connectez le fil positif
de la sonde au signal CAN dominant bas (CAN_B) et le fil négatif au signal
CAN dominant haut (CAN_H).
"Configuration des signaux CAN"
Bus Control
Arbitration
Idle Field Field
SOF edge
Déclenchement et décodage série CAN
à la page 301.
Data
CRC
ACK
EOF
Field Field
Field
Intermission
