Signaux mathématiques
Filtre passe-bas
La fonction de filtre passe-bas applique le filtre au signal source sélectionné et
affiche le résultat dans le signal mathématique.
Le filtre passe-bas est un filtre Bessel-Thompson de 4ème ordre.
Utilisez la touche de fonction Bande passante pour sélectionner la fréquence de
coupure -3 dB du filtre.
Le rapport entre la fréquence de Nyquist du signal d'entrée et la fréquence de coupure -3 dB
REMARQUE
sélectionnée détermine le nombre de points disponibles dans la sortie, et dans certains cas,
aucun point n'apparaît dans le signal de sortie.

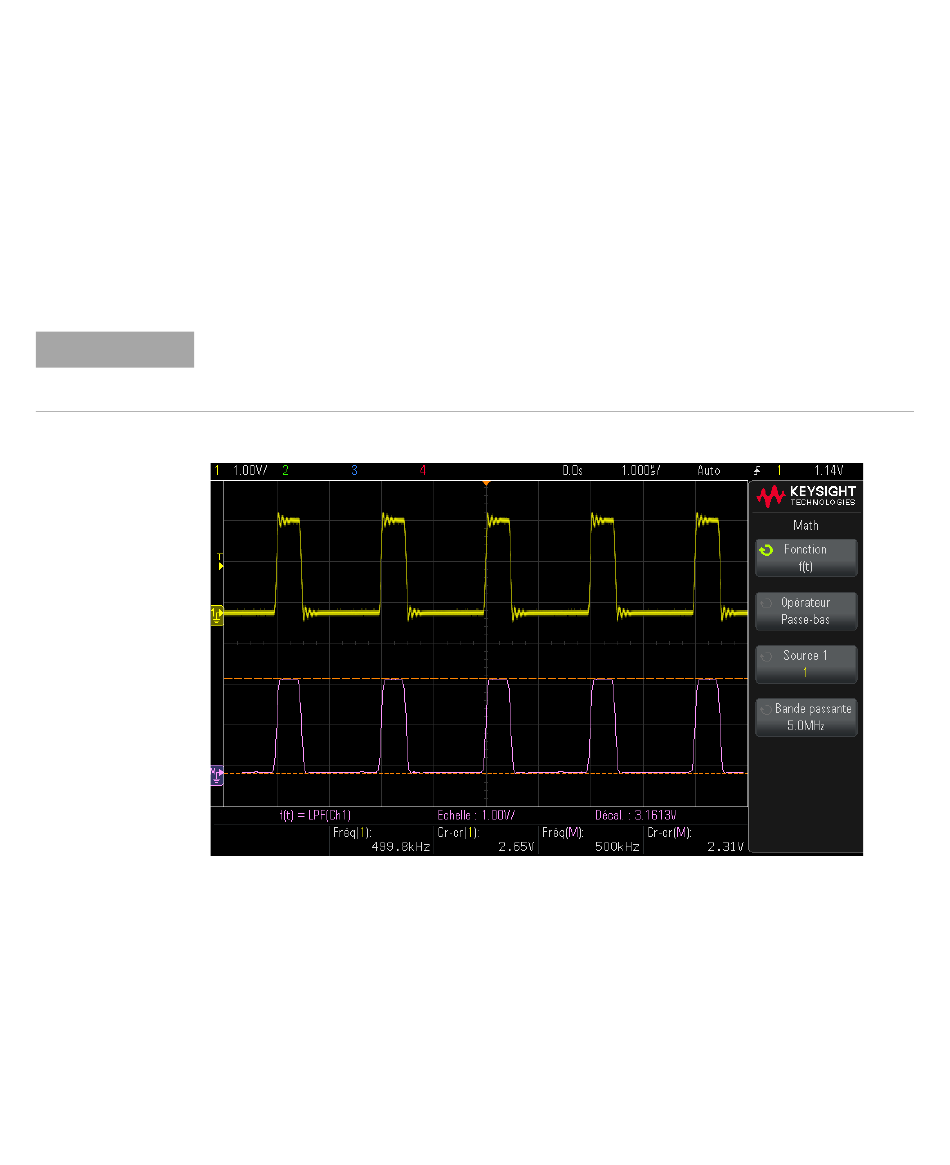

Figure 12 Exemple de filtre passe-bas
Oscilloscopes Keysight InfiniiVision série 1200 X et EDUX1052A/G Guide d'utilisation
83
