Commande d'acquisition

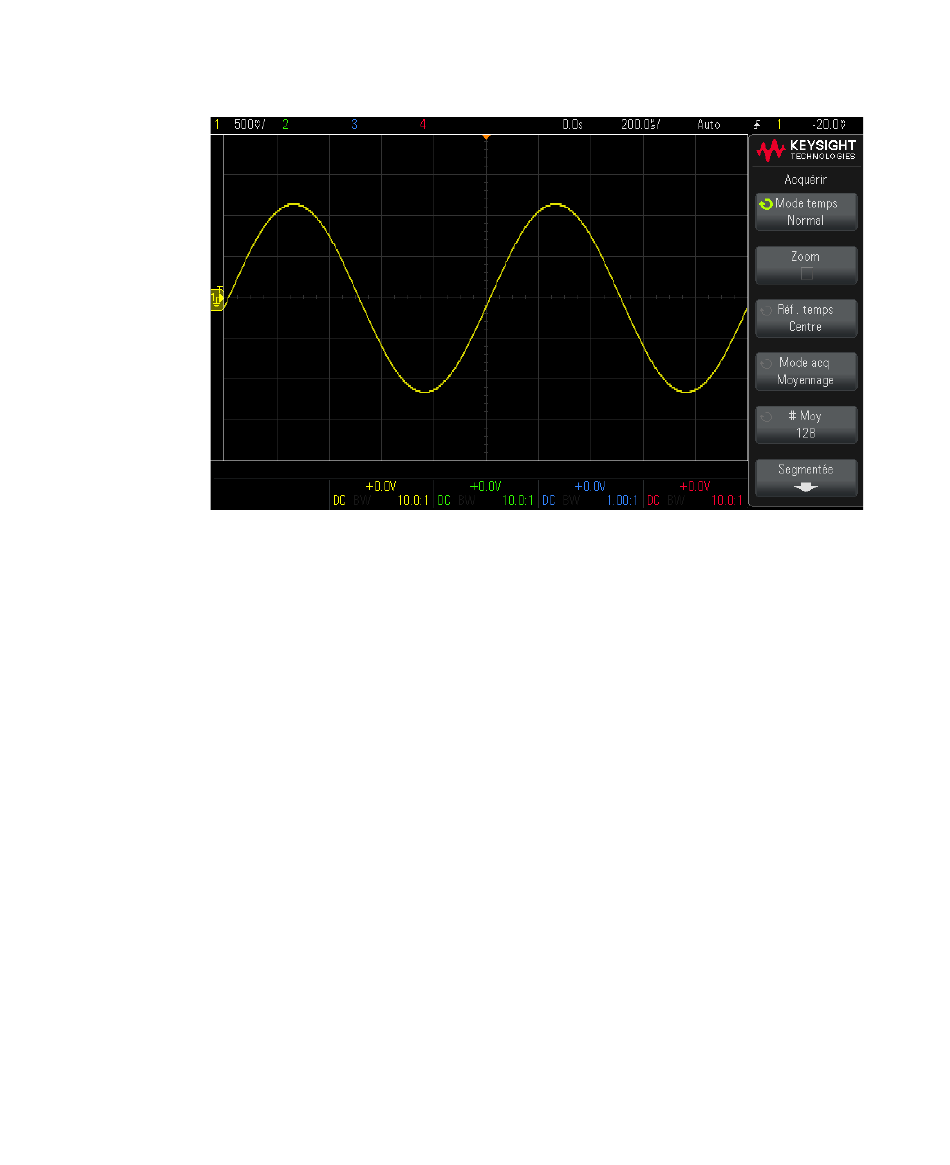

Figure 27 128 moyennes utilisées pour réduire le bruit aléatoire
Voir également •
Mode d'acquisition Haute résolution
En mode Haute résolution, pour des réglages de vitesse de balayage (temps/div)
lente, des échantillons supplémentaires sont ajoutés au calcul de la moyenne afin
de réduire le bruit aléatoire, de produire une trace plus lisse sur l'écran et
d'augmenter réellement la résolution verticale.
Ce mode calcule la moyenne des points d'échantillon séquentiels dans la même
acquisition. Un bit de résolution verticale supplémentaire est généré pour chaque
facteur de 2 moyennes. Le bruit aléatoire est réduit de moitié pour chaque facteur
de 4 moyennes. Le nombre de bits de résolution verticale supplémentaires dépend
du réglage de temps par division (vitesse de balayage) de l'oscilloscope.
Plus la vitesse de balayage est faible, plus le nombre d'échantillons utilisés pour
calculer la moyenne de chaque point d'affichage est important.
154
Chapitre 12, "Mode/Couplage de déclenchement," qui débute à la page 131
