Correction d'erreur linéaire
Vous pouvez utiliser la correction d'erreur linéaire si la mesure avec un
étalon de référence révèle un écart linéaire sur toute la longueur de
mesure. L'écart peut être compensé en appliquant un facteur de
correction.
Pour calculer la correction d'erreur linéaire, utilisez la formule suivante:
Facteur de correction LEC = ((S – M) / M) x 10
S
longueur mesurée avec le système de référence
M
longueur mesurée par le système de mesure de l'axe
Exemple :
Si la longueur mesurée par le comparateur est de 500 mm et
seulement de 499,95 mm par la règle sur l'axe X, on obtient un facteur
de correction de 100 ppm pour l'axe X:
LEC = ((500 – 499.95) / 499.95) x 10
nombre entier supérieur).
Si vous connaissez l'écart linéaire de la règle de mesure, vous
pouvez introduire cette valeur directement. Avec la softkey TYPE,
sélectionnez la correction (LINEAIRE ).
Saisissez le facteur de correction en ppm (soit en microns par mètre
ou en micro-pouces par pouce) et confirmez avec ENTER.

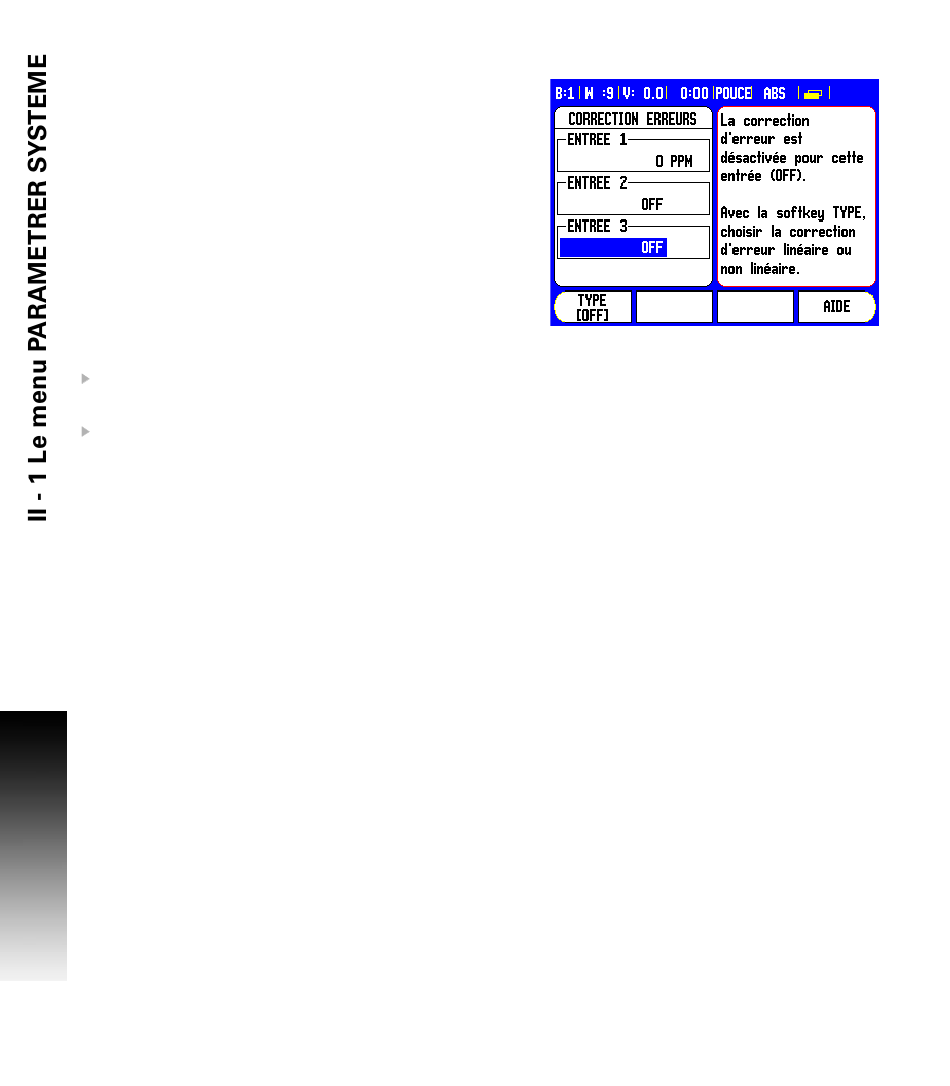

Correction automatique d'erreur linéaire:
La visualisation de cotes est capable de calculer automatiquement le
facteur de correction à l'aide d'un étalon de référence (cales-étalon ).
Appuyez sur la softkey CALCUL AUTO. Dans le champ NORMAL,
introduisez la longueur de la cale-étalon y compris le décalage d'outil
(diamètre pour l'outil ou le palpeur d'arêtes). Non nécessaire si les
deux points de mesure sont palpés dans la même direction.
Si vous mesurez la cale-étalon à l'aide d'un palpeur d'arêtes, palpez
une extrémité de la cale-étalon. Le champ VALEUR DE MESURE
affiche 0. Abordez la seconde arête et palpez l'autre extrémité de la
cale-étalon. La valeur mesurée, y compris le décalage d'outil s'affiche
dans le champ.
Si vous mesurez la cale-étalon à l'aide d'un outil, palpez une extrémité
de la cale-étalon avec celui-ci et appuyez sur la softkey MEMORISER.
Le champ VALEUR DE MESURE affiche 0. Abordez la seconde arête
et palpez l'autre extrémité de la cale-étalon. Appuyez sur
MEMORISER. La valeur mesurée, y compris le décalage d'outil
s'affiche dans le champ.
