Paramétrer le système de mesure
Le paramètre DEF. SYST. MESURE définit la résolution, le système de
mesure (linéaire/angulaire), le sens de comptage et le type de
marques de référence.
Lorsque vous ouvrez le menu PARAMETRER SYSTEME, le curseur
se trouve automatiquement sur le paramètre DEF. SYST. MESURE.
Confirmez avec ENTER. Une liste de trois systèmes de mesure
disponibles apparaît (ENTREE X1, X2, X3).
Le champ CYCLE FILETAGE n'apparaît que si la
visualisation de cotes se trouve dans le mode TOURNAGE.
Sélectionnez le système de mesure que vous souhaitez modifier et
validez avec ENTER.
Des données par défaut sont présentes dans le champ SIGNAL.
SYST. MESURE.

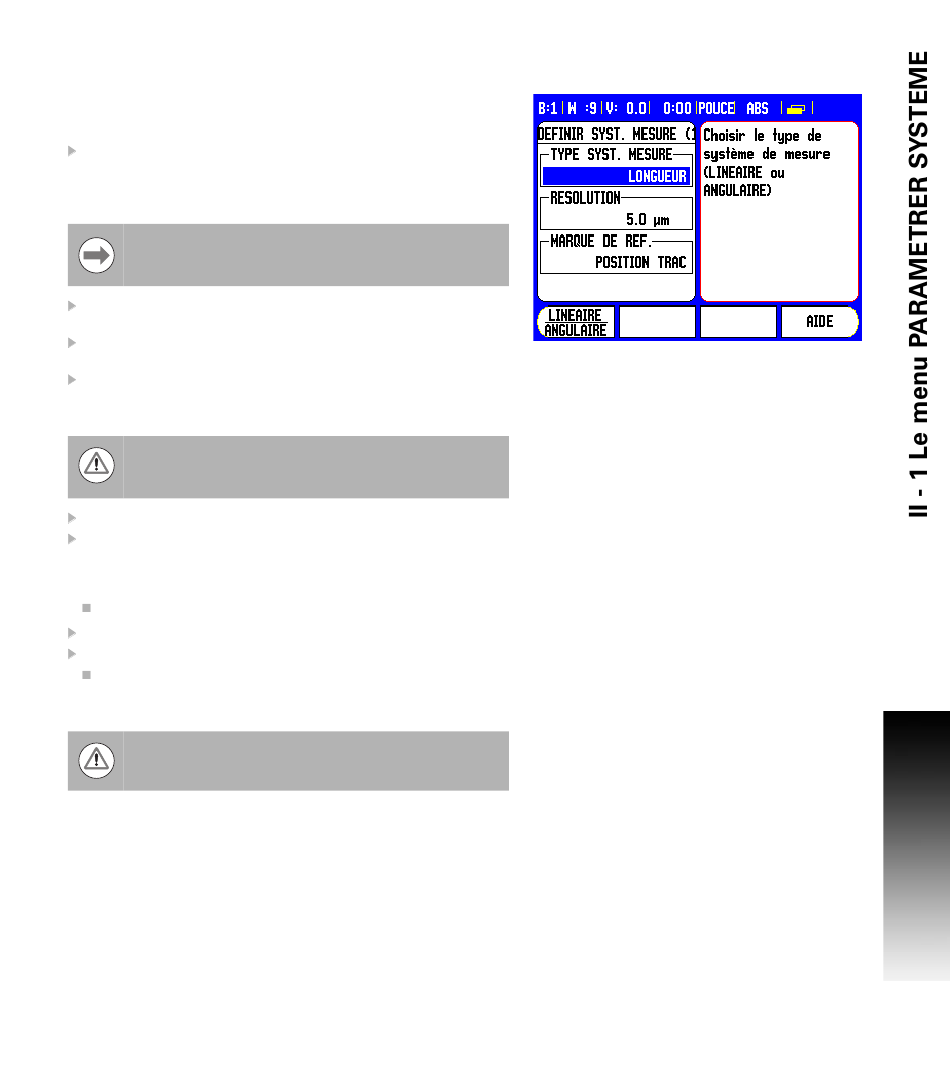

Le curseur se trouve dans le champ MODELE SYST. MESURE.
Sélectionnez le type de système de mesure avec la softkey
LONGUEUR/ANGLE.
Pour la fonction CYCLE FILETAGE en mode TOURNAGE,
un capteur rotatif monté sur la vis mère doit être connecté
au troisième axe.
Déplacez le curseur sur le champ RESOLUTION.
Avec les softkeys GROSSIER ou FIN, sélectionnez la résolution de
la règle de mesure en µm (10, 5, 2, 1, 0,5). Mais vous pouvez aussi
introduire directement la résolution souhaitée à l'aide du pavé
numérique.
Pour les capteurs rotatifs, introduisez le nombre de traits par tour.
Déplacez le curseur dans le champ MARQUE DE REFER.
Définissez avec la softkey MARQUE DE REFER.
si votre règle de mesure ne possède pas de marques de
référence (AUCUNE, si elle en possède une seule (UNE) ou bien
si elle dispose de la fonction-Trac™ (POSITION TRAC).
Choisissez AUCUNE si l'entrée X3 est prévue pour le
CYCLE DE FILETAGE.
