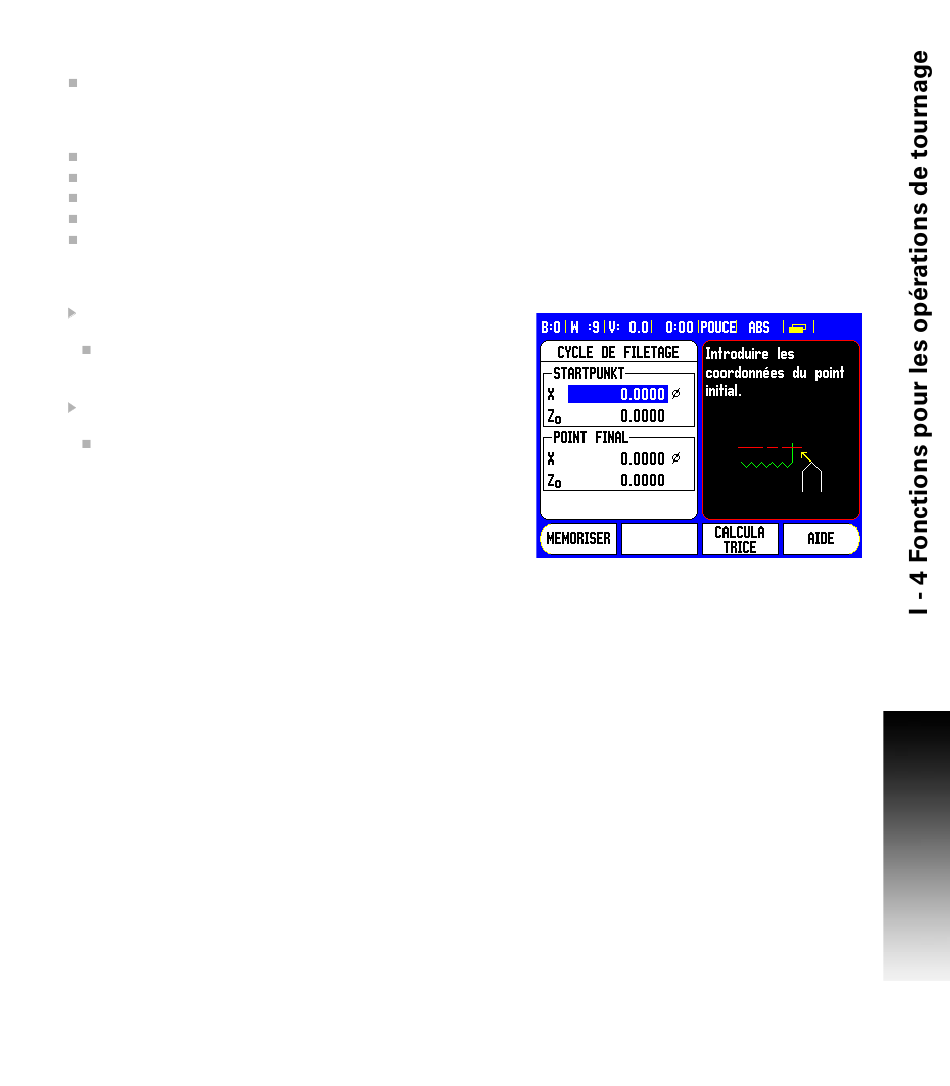

Masque de saisie CYCLE DE FILETAGE:
Si vous avez défini l'axe pour le cycle de filetage, vous ouvrez le
masque de saisie CYCLE DE FILETAGE avec la softkey CYCLE
FILETAGE, qui est affichée dans le mode d'affichage POS (2 ème
page écran).
Point initial : Début de la passe de filetage
Point final : Fin de la passe du filetage
Passes : Introduire le nombre passes.
Finition : Introduire la profondeur de la passe de finition.
Nombre de filets par Inch ou pas en millimètre: pour les filetages
anglais, choisissez "Nombre de filets par Inch". Pour le paramétrage
filet métrique, introduire le pas en millimètres.
1. Etape: Introduire les données
Positionnez l'outil pour chaque axe au point de départ de la passe et
mettez à zéro les affichages des positions des axes X et Y.
Cette position est le diamètre extérieur pour un filetage extérieur
dans l'axe X ou le diamètre intérieur pour un filetage intérieur.
L'axe Z est positionné au point de départ de la passe.
Appuyer sur la softkey CYCLE FILETAGE pour ouvrir le masque de
saisie et introduire les données.
Les axes se trouvent dans le même mode que l'axe de référence
: rayon ou diamètre.
