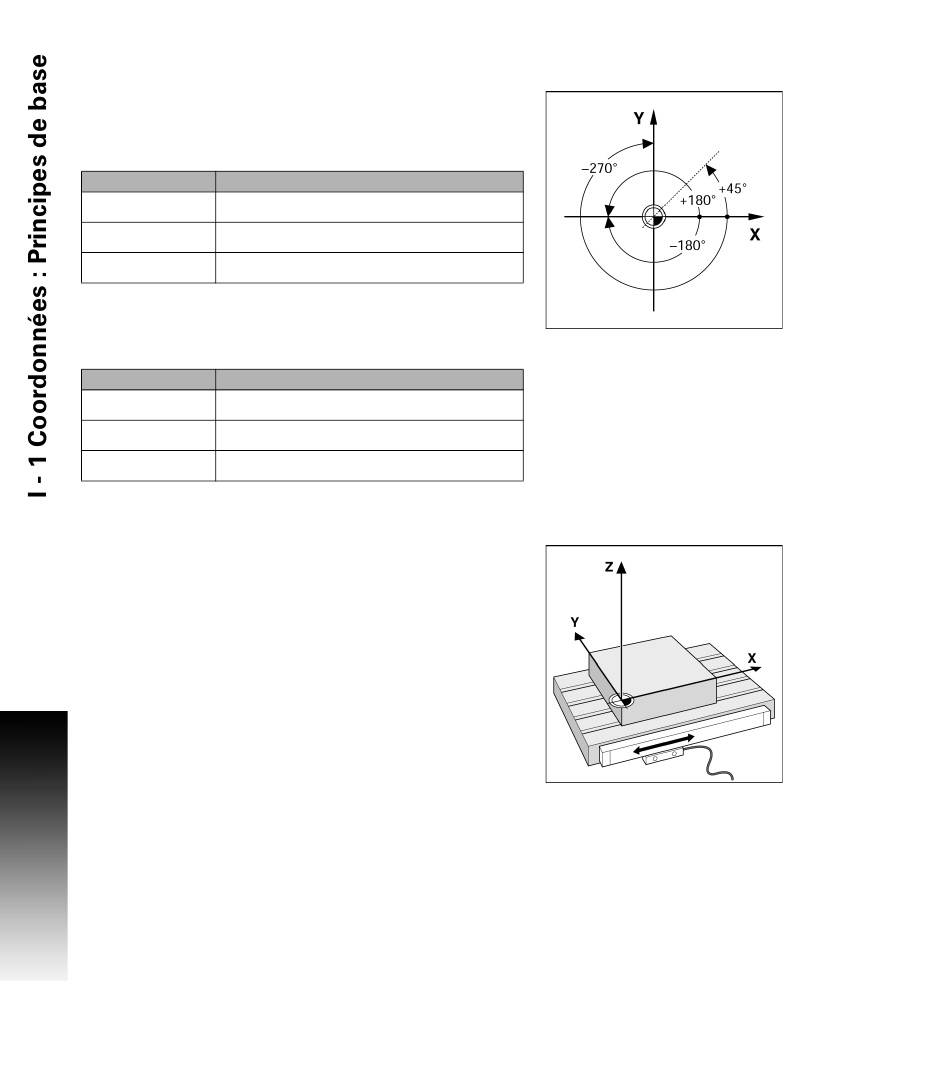

Axe de référence angulaire
L'axe de référence angulaire est la position 0.0°. Il est défini comme
l'un des deux axes du plan de rotation. Le tableau suivant indique le 0°
des trois plans de rotation possibles :
Les axes de référence suivants servent à définir la position angulaire:
Plan
Axe de référence angulaire
XY
+X
YZ
+Y
ZX
+Z
Le sens de rotation est positif dans le sens anti-horaire, si le plan
d'usinage est observé dans le sens négatif de l'axe d'outil.
Exemple : Angle dans le plan d'usinage XY
Plan
Axe de référence angulaire
+ 45°
... Demi angle de +X avec +Y
+/- 180°
... Axe X négatif
- 270°
... Axe Y positif
Tête captrice
La tête captrice délivre des informations de positions au 300S; pour
cela, les déplacements des axes de la machine sont convertis en
signaux électriques. Le 300S exploite les signaux, détermine la
position effective des axes de la machine et affiche à l'écran cette
position sous forme numérique.
Lors d'une coupure d'alimentation, il y a perte de la relation entre la
position du chariot de la machine et la position effective calculée. Dès
la remise en service de l'alimentation, cette relation peut être rétablie
avec les marques de référence du système de mesure. Le 300S
dispose de la fonction exploitation de la marque de référence (REF).
18
