Présélection de valeurs
La fonction de la softkey PRESET a déjà été expliquée dans ce manuel
(voir „Présélection d'une valeur" à la page 47). Les descriptions et les
exemples des pages correspondantes concernent l'application sur
fraiseuses. Ces explications sont également valables pour l'application
Tournage, à l'exception des fonctions suivantes: Décalage du rayon
d'outil (R+/–) et introduction de valeurs du rayon et du diamètre.
Le décalage du rayon d'outil ne peut pas être exploité avec les outils
de tournage. La softkey correspondante n'est donc pas disponible lors
de la présélection des valeurs lorsque vous avez choisi l'application
Tournage.
Les valeurs peuvent être introduites comme valeurs de rayon ou de
diamètre. Par conséquent, lorsque vous introduisez des valeurs,
assurez-vous que la visualisation de cotes soit dans le mode
d'affichage correct (rayon ou diamètre). Une valeur de diamètre est
signalée avec le symbole Ø. Vous pouvez commuter l'affichage à
l'aide de la softkey RAY/DIA (disponible pour les deux modes de
fonctionnement).
Softkey RAYON/DIAMETRE
Sur les plans de pièces, les pièces de tournage sont généralement
cotées en diamètre. Le 300S peut afficher soit le diamètre, soit le
rayon. Si le 300S affiche le diamètre pour un axe, le symbole ( Ø)
apparaît derrière la valeur de position.

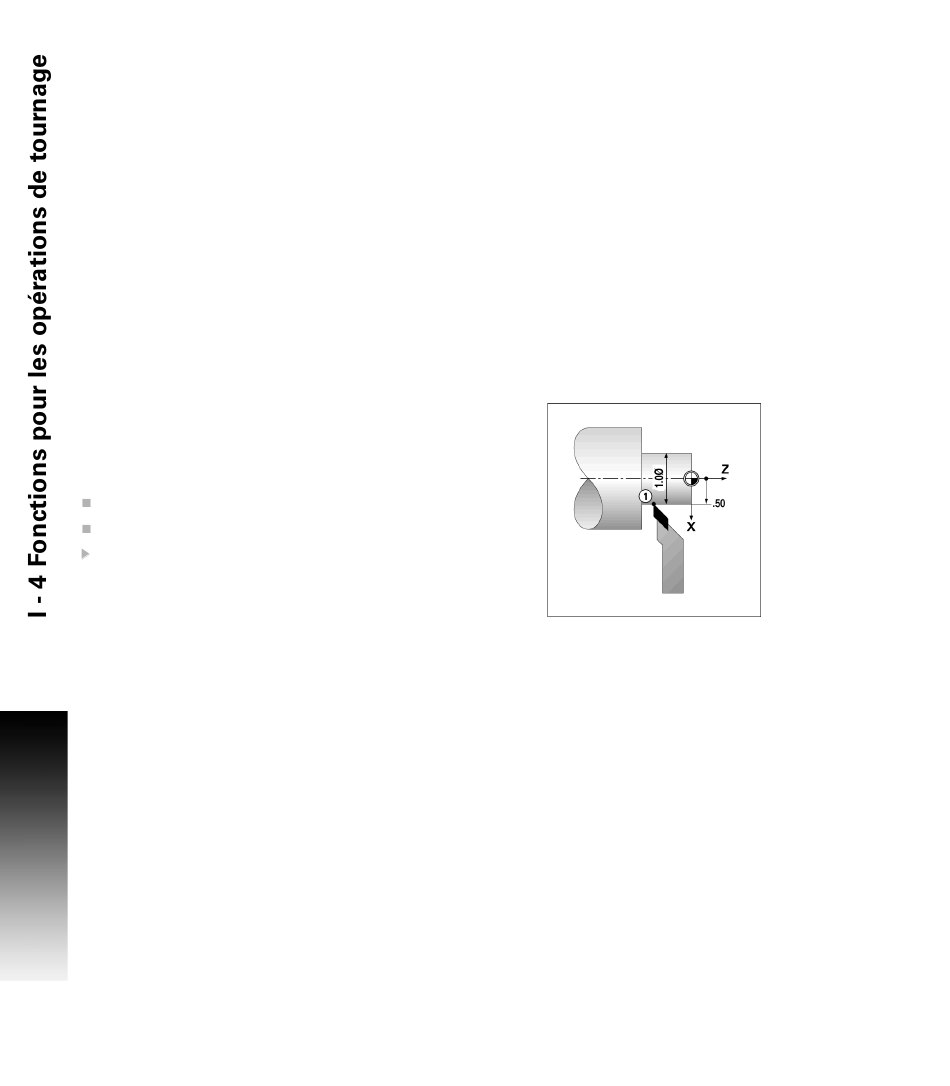

Exemple :
Exemple: Affichage du rayon, position 1, X = 0,5 Inch
Affichage du diamètre, position 1, X = Ø 1 Inch
Avec la softkey RAYON/DIAMETRE, vous pouvez commuter
l'affichage sur rayon ou sur diamètre.
70
