Compensation du rayon d'outil

Cette fonction permet d'introduire directement le cotes d'un dessin.

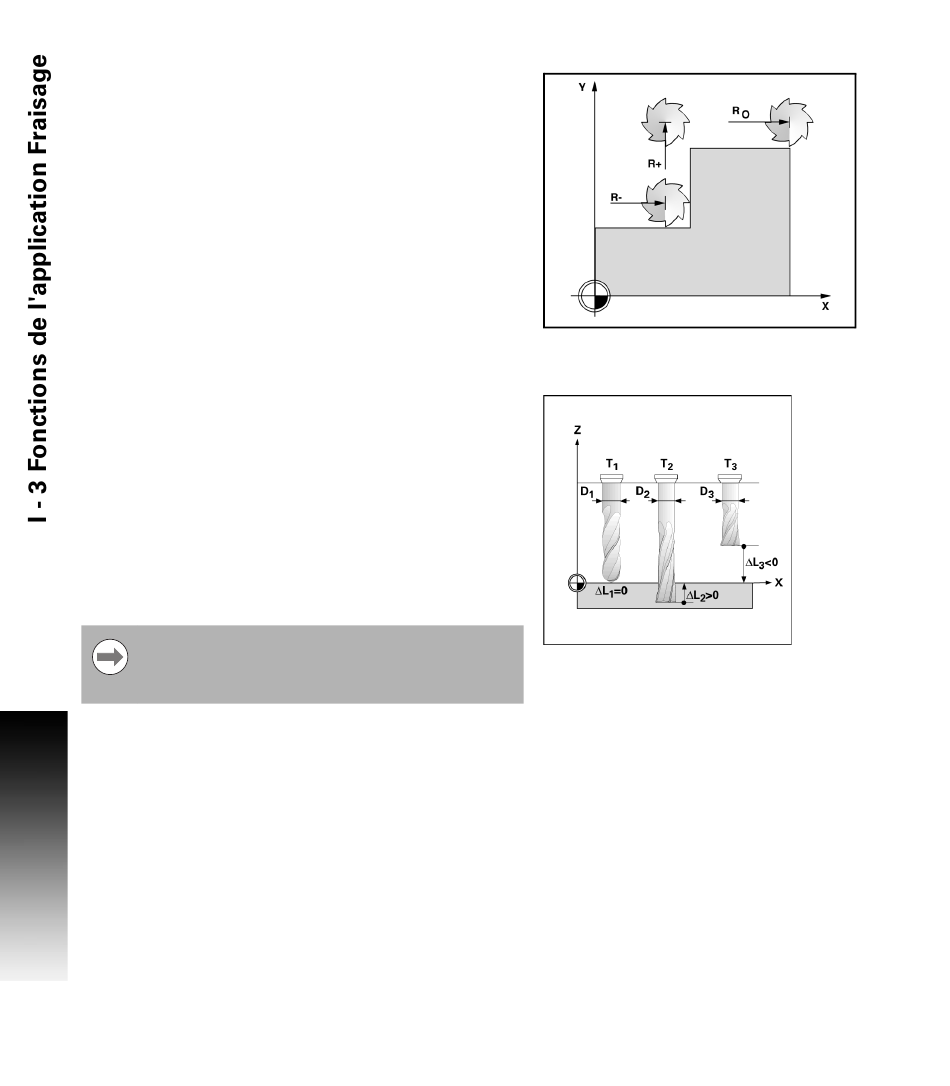

R représente le rayon d'outil. Des exemples de R sont illustrés sur la
figure de droite. Lors de l'usinage, la visualisation de cotes affiche
automatiquement un déplacement augmenté R+ ou réduit R– de la
valeur du rayon d'outil. Autres informations : voir „Présélection d'une
valeur" à la page 47.
Vous pouvez introduire le décalage de longueur d'outil si celui-ci est
connu, ou le faire calculer par le 300S. La longueur d'outil à saisir
correspond à la différence de longueur ΔL entre l'outil et l'outil de
référence. La différence de longueur est signalée par le symbole "Δ".
L'outil T1 est l'outil de référence.
Signe pour le correcteur de longueur ΔL
L'outil est plus long que l'outil zéro: ΔL > 0 (+).
L'outil est plus court que l'outil de référence : ΔL < 0 (–).
Vous pouvez introduire le décalage de longueur d'outil si celui-ci est
connu, ou le faire calculer par le 300S. Avec ce processus, vous devez
affleurer une surface de référence commune avec la pointe de chacun
des outils. Ceci permet au 300S de déterminer la différence de
longueur entre les différents outils.
Déplacez l'outil sur la surface de référence jusqu'à ce que sa pointe
vienne affleurer la surface. Appuyez sur la softkey MEMORISER
LONGUEUR. Le 300S calcule le décalage d'outil par rapport à cette
surface. Répéter ce processus avec la même surface de référence
pour les outils suivants.
Vous ne pouvez modifier les données que pour les outils
ayant utilisé la même surface de référence. Si cela n'est
pas les cas, vous devez définir de nouveaux points
d'origine.
