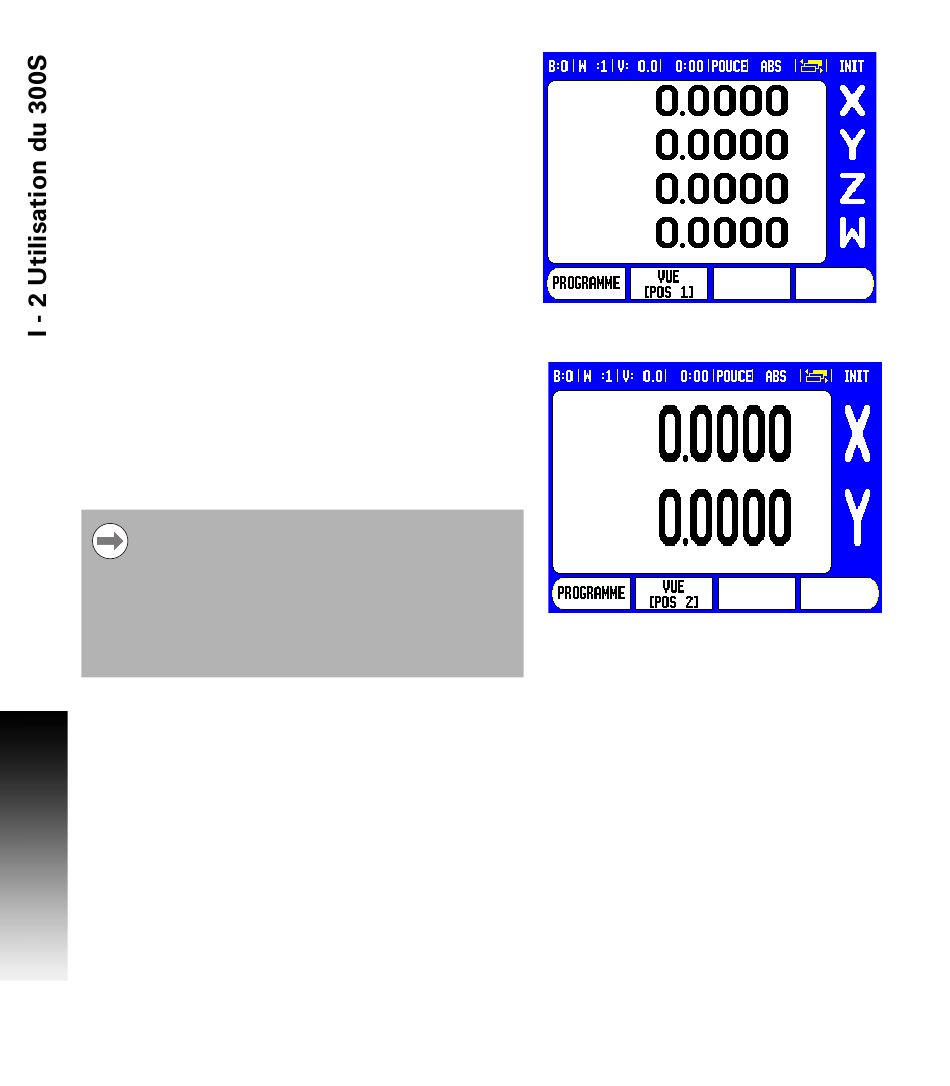

Si vous avez configuré deux affichages POS, la visualisation de cote
affiche la softkey VUE qui vous permet de commuter entre l'affichage
POS 1 et l'affichage POS 2. La vue active (1 ou 2) est affichée sur la
softkey.
Si vous désirez configurer des affichages POS, appuyez tout d'abord
sur la softkey PARAMETRES, puis sélectionnez CONFIG. AFFICHAGE
et validez avec ENTER. Un masque de saisie destiné à configurer les
affichages apparait.
Si vous souhaitez faire apparaître un axe dans l'affichage, appuyez sur
la touche d'axe correspondante. Un nouvel appui annule la sélection.
Par défaut, tous les axes disponibles sont sélectionnés dans la VUE
POS 1, alors qu'aucun axe n'est sélectionné dans la VUE POS 2. Pour
que l'affichage soit opérationnelle, il faut qu'au moins un axe ait été
sélectionné. Les affichages POS configurés sont sauvegardés après
une coupure d'alimentation de la visualisation de cotes.
Plusieurs vues POS ne sont disponibles qu'avec un affichage POS
plein écran. Si l'écran est partagé en plusieurs fenêtres (petit affichage
POS), tous les axes sont affichés et, dans ce cas, on ne peut pas
disposer de plusieurs vues POS.
Si vous exécutez un programme ou un motif unique de trous, le grand
affichage POS affiche la vue POS sélectionnée. L'affichage partagé
entre le graphisme et la petite vue POS affiche tous les axes
disponibles.
La taille des valeurs de position et des désignations d'axes
s'ajuste au nombre d'axes à afficher. La taille est au
maximum avec un axe et est réduit au fur et à mesure que
le nombre d'axe croît.
L'affectation des touches d'axe s'adapte au nombre d'axes
affichés. Si deux axes seulement sont affichés, et si l'on
dispose de plus de deux touches d'axes (3 ou 4), seules les
deux touches suprieures sont opérationnelles. Les autres
touches sont inactives.
