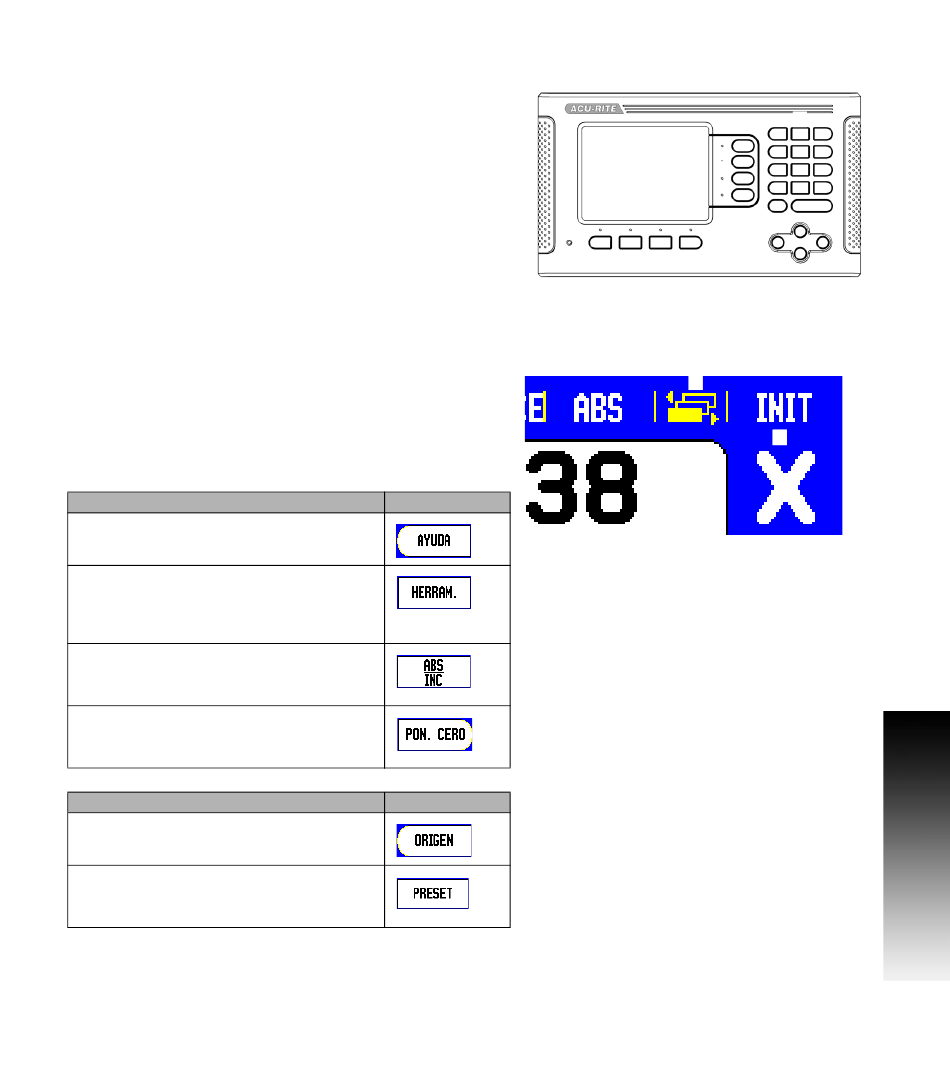

300S – Panneau de commande et écran
1
Ecran d'affichage
2
Softkeys
3
Témoin d'alimentation secteur LED
4
Touches fléchées: p. ex. touche EN HAUT/EN BAS entre autres,
pour régler le contraste de l'écran LCD
5
Touches d'axes
6
Pavé numérique
7
Touche ENTER
8
Touche CLEAR
300S Softkeys
Dans les deux modes de fonctionnement, vous disposez des
fonctions softkeys réparties sur plusieurs pages d'écran que vous
pouvez parcourir à l'aide de la touche A GAUCHE/A DROITE [4].
L'indicateur de pages dans la barre d'état permet de s'orienter. Il
indique le nombre de pages; la page à laquelle vous vous trouvez est
signalée par une teinte foncée.
1
Indicateur de page
2
Affichage INIT/RAZ
Fonction softkey (page 1)
Appelle l'aide en ligne.
Ouvre le tableau d'outils. (Les informations de
l'application fraisage sont disponibles à la Page
36 et celles de l'application tournage à la Page
65.)
Commute entre les modes Valeur effective (en
absolu) et Chemin restant (incrémental) (voir
Page 26).
Commute entre la fonction initialisation et la
fonction remise à zéro. Utilisation avec les axes
correspondants (Page 34).
Fonction softkey (page écran 2a)
Ouvre le masque de saisie POINT D'ORIGINE pour
initialiser le point d'origine de chaque axe (
Ouvre le masque PRESELECTION pour initialiser une
position nominale. (seulement en mode Chemin
Page 47
restant (en incrémental) (
300S
Softkey
Softkey
Page 42
).
)).
1 5
1 1
3
1 2
1 1
1 6
1 8
1 7
1 4
1 2
3
