11.3 Lecture des valeurs mesurées (afficheurs)
d
c b a
5 6
4
3

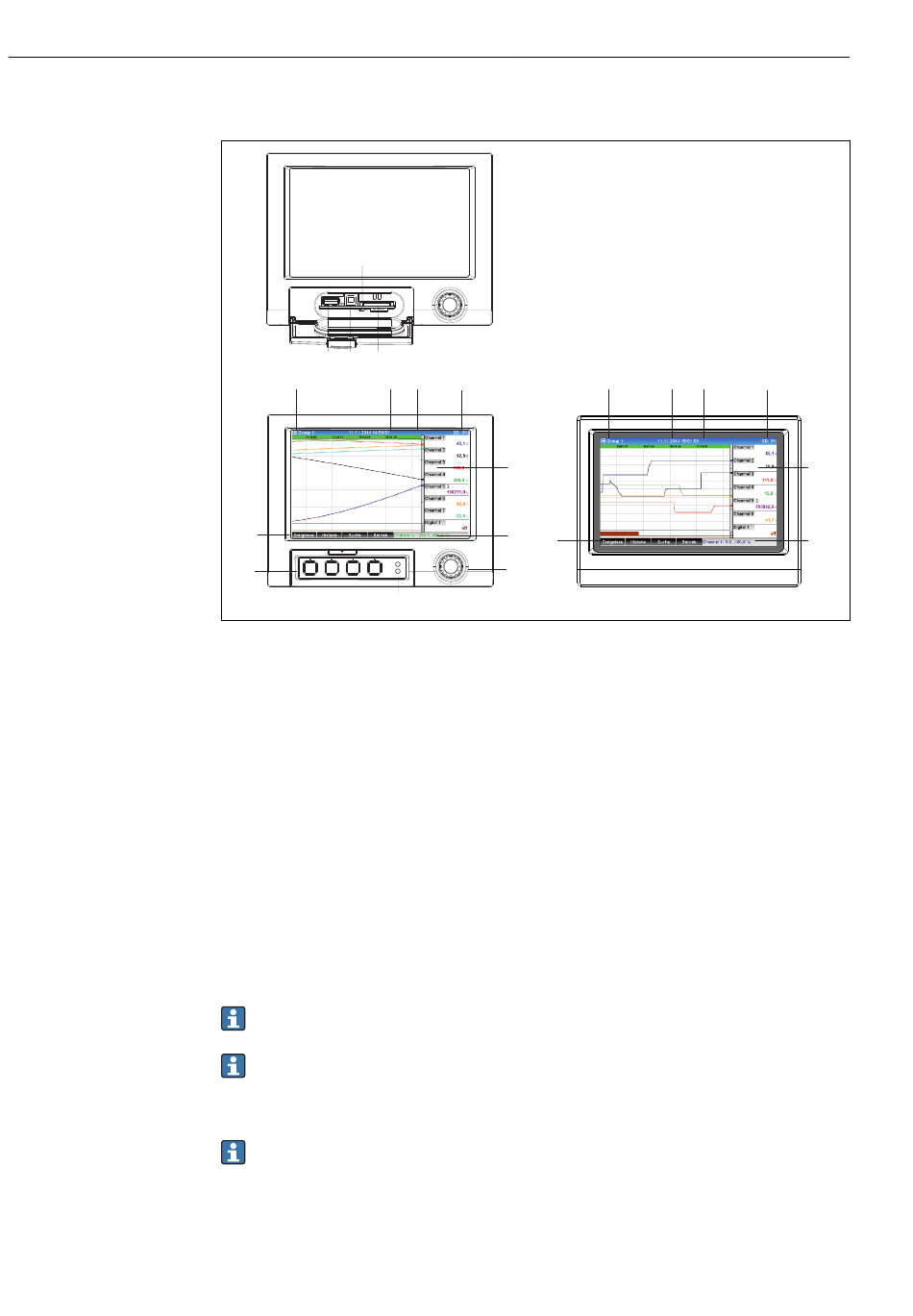

 15 Face avant de l' a ppareil (gauche : version avec navigateur et interfaces en face avant ; droite : version avec
face avant en inox et commande tactile)
a Emplacement pour carte SD
b Port USB-B "Function" p. ex. pour raccordement à un PC ou un ordinateur portable
c Port USB A "Host", p. ex. pour clé USB, clavier externe, lecteur de codes-barres ou imprimante
d LED jaune pour accès en lecture/écriture à la carte SD
1 Navigateur : Appuyer brièvement pour ouvrir le menu principal et valider les messages (=Enter) ; appuyer plus
longtemps pour ouvrir l' a ide en ligne
2 LED verte (en haut) allumée : appareil sous tension. LED rouge (en bas) clignote : maintenance requise
3 "Touches programmables" variables 1-4 (de gauche à droite)
4 Indicateur de fonctionnement des "touches programmables"
5 En-tête : désignation des groupes, type d' a nalyse
6 En-tête : date/heure actuelles
7 ID utilisateur (si la fonction est active)
8 En-tête : affichage en alternance du taux de remplissage de la carte SD ou de la clé USB (en %). En alternance
avec l' i nformation mémoire, les symboles d' é tat sont également affichés.
9 Zone d' a ffichage des valeurs mesurées (p. ex. affichage sous forme de courbes). Affichage des valeurs
mesurées actuelles et, en cas de défaut/d' a larme, de l' é tat actuel. Pour les compteurs, ce type de compteur est
représenté comme symbole.
10 Barre d' é tat
Vous trouverez une vue d' e nsemble de tous les symboles au chapitre "Options de
configuration". →  38
Si un point de mesure se trouve en dépassement de seuil, le nom de la voie
correspondante est représenté en rouge (détection rapide des dépassements de seuil).
Pendant un dépassement de seuil et la configuration de l' a ppareil, l' e nregistrement de
la valeur mesurée continue.
Vous trouverez des informations sur la résolution de problèmes en cas de défaut au
chapitre Suppression des défauts. →  84
