Options de configuration
38

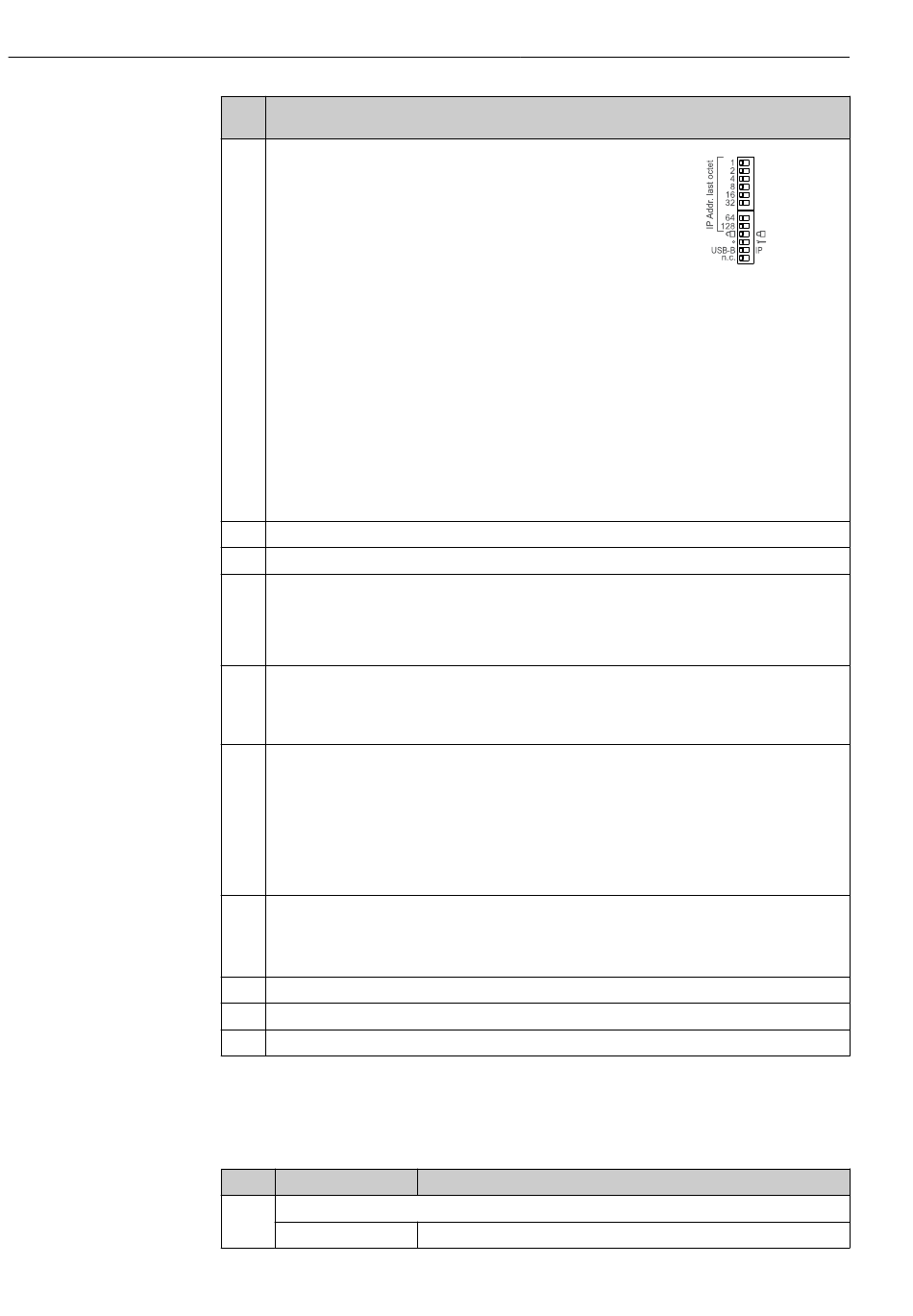

N° Fonction de configuration
pos.
1 Commutateurs DIP
Le comportement de l' i nterface Ethernet est configuré via des commutateurs
DIP (gauche = OFF, droite = ON).
Pour une description détaillées des fonctions des commutateurs DIP
→  50
Fonction des commutateurs DIP (1 = haut, 12 = bas) :
• Commutateurs DIP 1-8 : configuration de l' a dresse IP dans le dernier octet
(par ex. 192.168.1.212)
• Commutateur DIP 9 :
OFF = changement de configuration pas verrouillé
ON = configuration verrouillée
• Commutateur DIP 10 :
OFF = par défaut / OFF
ON = adressage service
• Commutateur DIP 11 pour la configuration de l' i nterface USB-B :
OFF = USB standard
ON = Ethernet via USB (serveur web)
• Commutateur DIP 12 : non affecté

La version pour rail profilé est fournie avec les réglages Ethernet
suivants :
Adresse IP : 192.168.1.212 ; masque de sous-réseau : 255.255.255.0 ;
passerelle : 0.0.0.0
2 Interface Ethernet
3 Port USB B "Function", par ex. pour raccordement à un PC ou un laptop
4 Fonctions des LED (selon NAMUR NE44) :
• LED verte (en haut) allumée : alimentation OK
• LED rouge (en bas) clignote : maintenance requise, en raison d' u n facteur externe (par ex. rupture de
ligne, etc.), ou un message/notification nécessitant un acquittement est en attente, l' é talonnage est
en cours.
5 La mémorisation cyclique se termine via le bouton "Retirer la carte SD en toute sécurité", la LED (d)
s' é teint. La carte SD peut à présent être retirée.

Si la carte SD n' e st pas retirée dans les 5 minutes, les cycles d' é criture recommencent.
6 Port USB A "Host" par ex. pour clé USB ou imprimante
Si une clé USB est insérée, les données qui n' o nt pas encore été sauvegardées sont copiées
automatiquement sur la clé. La LED rouge sur la prise USB clignote pendant que la copie des données
sur la clé.

Ne pas retirer la clé USB lorsque la LED rouge clignote ! Risque de perte de données !
Si une erreur se produit (par ex. clé USB pleine ou défectueuse), le LED rouge est allumée en
permanence. Retirer la clé USB et la remplacer.
7 LED à l' e mplacement SD. La LED jaune est allumée ou clignote lorsque l' a ppareil écrit ou lit sur la carte
SD.

Ne pas retirer la carte SD lorsque la LED est allumée ou clignote ! Risque de perte de
données !
8 Emplacement pour carte SD
9 Interface Anybus® (option)
10 Interface série RS232/RS485
7.4 Apparence des symboles utilisés pendant le
fonctionnement
Pos. Fonction
9 Symboles pour le compteur :
å1, å2, å3, å4
Description
Analyse intermédiaire 1 à 4 / analyse externe 1 à 4
Memograph M, RSG45
OFF ON
1
2
3
4
5
6
7
8
9
10
11
12
A0036815
