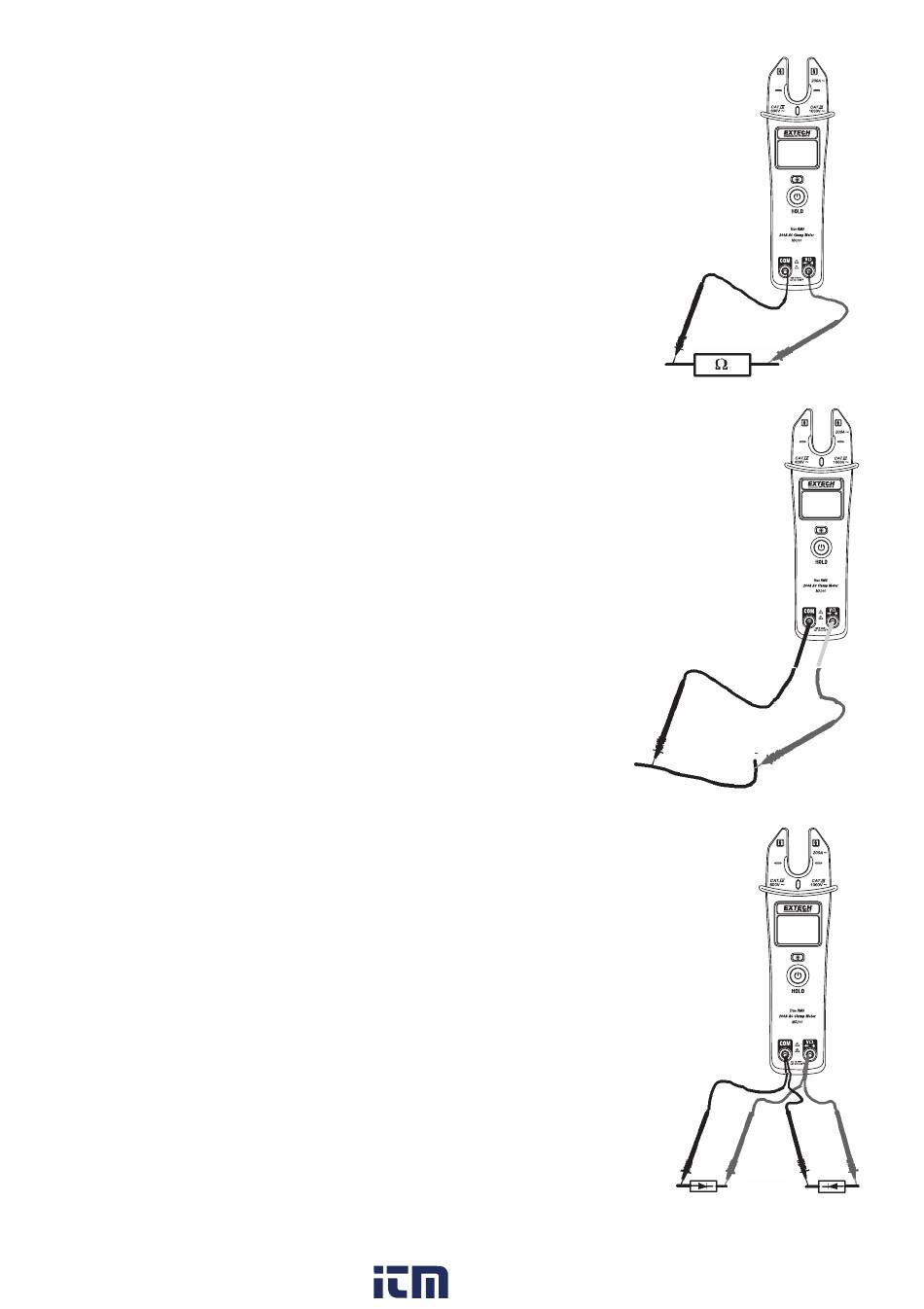

Mesures de la résistance
1. Insérez la fiche banane du fil d'essai noir dans la prise négative
(COM). Insérez la fiche banane du fil d'essai rouge dans la prise
positive (V/Ω).
2. Mettez les embouts de la sonde d'essai en contact avec le circuit ou
la partie testée. Il est préférable de débrancher un côté du circuit
testé afin que le reste du circuit n'affecte pas la lecture de la
résistance.
3. Lisez la résistance qui s'affiche sur l'écran. L'écran indique le point
décimal et la valeur corrects.
Test de continuité
1. Insérez la fiche banane du fil d'essai noir dans la prise négative
(COM). Insérez la fiche banane du fil d'essai rouge dans la prise
positive (V/Ω).
2. Mettez les embouts de la sonde d'essai en contact avec le
circuit ou le fil électrique que vous souhaitez tester.
3. Si la résistance est approximativement inférieure à 25 Ω, le
signal sonore retentit. Lorsque le circuit est ouvert, l'indicateur
« OL » s'affiche sur l'écran.
4. Remarque : le signal sonore est désactivé lorsque la résistance
est supérieure à 400 Ω. Le signal sonore peut toutefois retentir
lorsque la résistance se situe entre 25 Ω et 400 Ω.
Test de diodes
1. Insérez la fiche banane du fil d'essai noir dans la prise négative (COM)
et la fiche banane du fil d'essai rouge dans la prise positive (V/Ω).
2. Mettez les sondes d'essai en contact avec la diode testée. Une
tension directe indique 0.4 à 0.7V. Une tension inverse affiche « OL ».
Un dispositif court‐circuité donne une lecture d'environ 0 ohms (et
bip) et un dispositif ouvert indique « OL » au niveau des deux
polarités.
